求助3843的電路分析

圖中紅色箭頭指示啟動電源方向?qū)Σ粚?duì)？

兩個紅色方框的電路什么作用？Sheet6

全部回復(6)

只看樓主

正序查看

倒序查看

liuhou

LV.9

2010-09-30 11:24

給你貼上來吧。

回復

liuhou

LV.9

2010-09-30 11:24

@liuhou

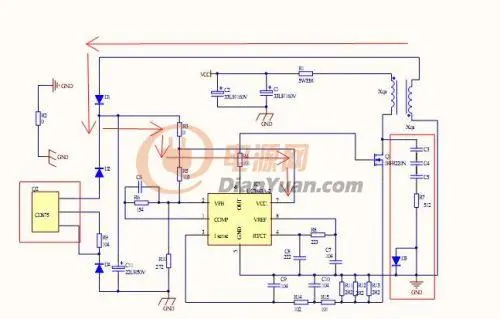

給你貼上來吧。[圖片]

看不明白你的電路，啟動怎么是這樣的啊。

回復

seagull

LV.2

2010-09-30 11:55

@liuhou

看不明白你的電路，啟動怎么是這樣的啊。

你的意思是？啟動電路哪里有問題還是沒有啟動電路

回復

心中有冰

2010-09-30 12:13

@liuhou

給你貼上來吧。[圖片]

啟動應該不是你話的箭頭方向，正常工作時的供電就是你畫的方向

啟動應該是中間的那個二極管提供啟動電壓

左邊方框不知是什么東西，故無法分析功能，估計是個插座什么的

右邊的方框是個RCD的吸收電路，作用是吸收MOSFET的電壓尖峰，保護MOSFET，同時可以改善EMI

回復

seagull

LV.2

2010-09-30 13:09

@心中有冰

啟動應該不是你話的箭頭方向，正常工作時的供電就是你畫的方向啟動應該是中間的那個二極管提供啟動電壓左邊方框不知是什么東西，故無法分析功能，估計是個插座什么的右邊的方框是個RCD的吸收電路，作用是吸收MOSFET的電壓尖峰，保護MOSFET，同時可以改善EMI

冰說的有道理，箭頭指向是啟動后供電電路
