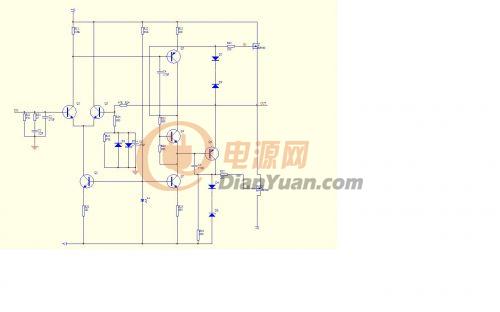

幫忙看一下電路，D4,D5,D8,D9作用是什么

 電路圖輸入信號是10mv，50Hz正弦，現在的問題是上邊的MOS管工作一小會發燙的厲害，應該給電路加點什么措施呢，是否給GS間加一10k電阻？再問一下D4,D5,D8,D9作用是什么。



全部回復(21)
正序查看
倒序查看
yejiankun
LV.2
2
2010-10-29 11:07
看不清；電路是功率放大電路；發個電子檔看看
0
回復
yejiankun
LV.2
3
2010-10-29 11:09
電路有 沒錯??；D5.D4.D8,D9怎么不對稱
0
回復
cheng111
LV.11
4
2010-10-29 11:20
@yejiankun
電路有沒錯?。籇5.D4.D8,D9怎么不對稱
“上邊的MOS管工作一小會發燙的厲害”應該是驅動能力不足導致的
0
回復
yejiankun
LV.2
5
2010-10-29 11:25
50HZ帶載的話，肯定熱
0
回復
rdong
LV.2
6
2010-10-30 16:12
@yejiankun
50HZ帶載的話，肯定熱

我的輸出就需要50HZ的，怎樣解決發熱問題呢？師傅

0
回復
rdong
LV.2
7
2010-10-30 16:12
@cheng111
“上邊的MOS管工作一小會發燙的厲害”應該是驅動能力不足導致的
我測量了一下，GS間電壓為2.4V，
0
回復
rdong
LV.2
8
2010-10-30 16:14
@yejiankun
看不清；電路是功率放大電路；發個電子檔看看
恩是個功率放大的。電路圖不是自己的，具體的還不明白
0
回復
2010-10-31 15:54
@rdong
我的輸出就需要50HZ的，怎樣解決發熱問題呢？師傅
這就是一個功率放大電路，靜態時，不接輸入，不接輸出，OUT電壓是多少？也就是中點電壓是多少？
0
回復
cheng111
LV.11
10
2010-10-31 21:57
@rdong
我測量了一下，GS間電壓為2.4V，
這個電壓也太低了，MOS才剛剛導通了，電壓降應該大咯，損耗大。
0
回復
rdong
LV.2
11
2010-11-01 11:20
@zhijian1024
這就是一個功率放大電路，靜態時，不接輸入，不接輸出，OUT電壓是多少？也就是中點電壓是多少？
不接輸入時，輸出是0.1V直流
0
回復
rdong
LV.2
12
2010-11-01 11:22
各位不好意思，今天測試MOS管是在接升壓變壓器后才發熱的，如果不接變壓氣的話，輸入輸出怎樣變MOS都不發熱?，F(xiàn)在是不是阻抗匹配的問題導致MOS發熱？希望大蝦指導
0
回復
zhijian1024
LV.6
13
2010-11-01 20:09
@rdong
不接輸入時，輸出是0.1V直流

這說明中點電壓不為零，0.1V的電壓接上變壓器，通過上端場效管的電流乘上場效管的壓降，產生的熱量挺可觀的。將R14換成變阻器，去掉輸入輸出一直調到中點電壓為零為止；試試看。

0
回復
cheng111
LV.11
14
2010-11-02 17:57
@rdong
各位不好意思，今天測試MOS管是在接升壓變壓器后才發熱的，如果不接變壓氣的話，輸入輸出怎樣變MOS都不發熱?，F(xiàn)在是不是阻抗匹配的問題導致MOS發熱？希望大蝦指導
在接升壓變壓器、？？？？
0
回復
rdong
LV.2
15
2010-11-03 08:41
@cheng111
在接升壓變壓器、？？？？

在高溫的考驗下，MOS管終于罷工了，從中間炸開，DS間短路。R25電阻燒黑。都是變壓器惹的禍？怎樣把損耗在MOS管上的能量轉移呢，救救開關管吧。

0
回復
rdong
LV.2
16
2010-11-03 09:41
@cheng111
這個電壓也太低了，MOS才剛剛導通了，電壓降應該大咯，損耗大。

測量中，Vgs始終為2到3伏。是不是10V穩壓管不起作用

0
回復
cheng111
LV.11
17
2010-11-03 11:21
@rdong
測量中，Vgs始終為2到3伏。是不是10V穩壓管不起作用

你說的是上面的電路嗎？

GS端，你應該測試的是上面的那個MOS管吧？當它導通時,OUT腳的電壓是上升的。

0
回復
cheng111
LV.11
18
2010-11-03 11:22
@rdong
在高溫的考驗下，MOS管終于罷工了，從中間炸開，DS間短路。R25電阻燒黑。都是變壓器惹的禍？怎樣把損耗在MOS管上的能量轉移呢，救救開關管吧。
你說的是上面的電路嗎，好像沒有看到變壓器......出個完整的電路圖。
0
回復
zhijian1024
LV.6
19
2010-11-03 14:46
@rdong
在高溫的考驗下，MOS管終于罷工了，從中間炸開，DS間短路。R25電阻燒黑。都是變壓器惹的禍？怎樣把損耗在MOS管上的能量轉移呢，救救開關管吧。

是兩個MOS管工作不平衡惹的禍，也就是說接變壓器時，變壓器中有直流成分；要不你在OUT端上串一個大電解試試看炸不炸。

這兩個MOS管工作在線性放大狀態，工作產生的熱量本來就很大，需要加大散熱片。

0
回復
rdong
LV.2
20
2010-11-05 08:56
@cheng111
你說的是上面的電路嗎，好像沒有看到變壓器......出個完整的電路圖。

0
回復
cheng111
LV.11
21
2010-11-05 12:20
@rdong
[圖片]

假設：MOS正常工作，當OUT腳上面的MOS管導通時，OUT腳的電壓大約為42V，而MOS管的G極電壓最大也只有42V，就導致了GS之間的電壓很小。這樣的假設就不成立，MOS管不能正常工作，會進入放大區。MOS管的損耗增加。

這樣的電路，要使得MOS正常工作，需要隔離驅動才行。你可以看看半橋和推挽的驅動。應該對你有很大的幫助

0
回復
rdong
LV.2
22
2010-11-08 10:26
@cheng111
假設：MOS正常工作，當OUT腳上面的MOS管導通時，OUT腳的電壓大約為42V，而MOS管的G極電壓最大也只有42V，就導致了GS之間的電壓很小。這樣的假設就不成立，MOS管不能正常工作，會進入放大區。MOS管的損耗增加。這樣的電路，要使得MOS正常工作，需要隔離驅動才行。你可以看看半橋和推挽的驅動。應該對你有很大的幫助

就等于說這樣的電路發熱是正常的。我加強一點散熱措施。謝謝
