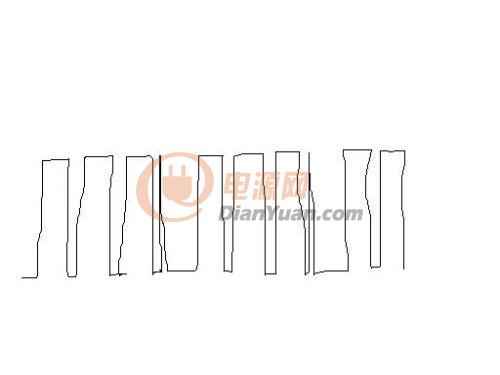

最近做了個BOOST的電路想將5V升壓到50V100W,電流檢測采用錳銅絲，經過放大，再與一個可調的電平信號比較后送UC3843的過流保護腳，輸出接10歐姆200W電阻，可是無論怎么調節輸出的PWM波都無法達達90%的占空比，上圖是我的PWM波，每出現幾個寬的驅動波后，總會有一個很窄的驅動波，不知道為什么不是很均勻的驅動了，是電感飽和了嗎？哪位有經驗的朋友能幫忙分析下？UC3843 BOOST的怪現象
最近做了個BOOST的電路想將5V升壓到50V100W,電流檢測采用錳銅絲，經過放大，再與一個可調的電平信號比較后送UC3843的過流保護腳，輸出接10歐姆200W電阻，可是無論怎么調節輸出的PWM波都無法達達90%的占空比，上圖是我的PWM波，每出現幾個寬的驅動波后，總會有一個很窄的驅動波，不知道為什么不是很均勻的驅動了，是電感飽和了嗎？哪位有經驗的朋友能幫忙分析下？全部回復(4)
正序查看
倒序查看
@st.you
那么大的占空比，需要加斜率補償才行
我的意思是每出現3個或者4個占空比達到90%的驅動波，總時會跟著出現一個占空比很小的驅動波，所以總的占空比相當于只有75%，我分析可能在連續幾個大的占空比后，電感飽和，所以瞬間電流很大，導致有一個占空比很小，電感然后復位后，又開始出現大的占空比驅動。不知道有沒道理。
加斜率補償能解決這樣的問題嗎？您的QQ多少，能加您聊下嗎？
0
回復
@powerone888
我的意思是每出現3個或者4個占空比達到90%的驅動波，總時會跟著出現一個占空比很小的驅動波，所以總的占空比相當于只有75%，我分析可能在連續幾個大的占空比后，電感飽和，所以瞬間電流很大，導致有一個占空比很小，電感然后復位后，又開始出現大的占空比驅動。不知道有沒道理。加斜率補償能解決這樣的問題嗎？您的QQ多少，能加您聊下嗎？
請問一下你的問題解決了嗎 我也有相同問題。好像也是說需要加斜坡補償
