感謝POWERCHENG的關注！

vdd現在測量出來只有11.5V左右

系統采用110AC供電

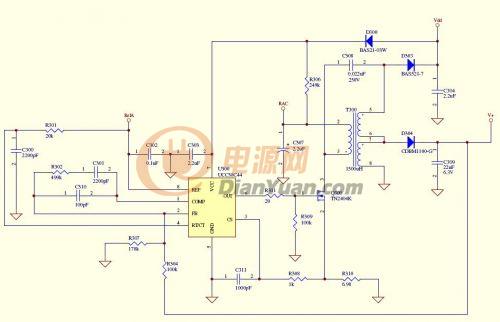

這個電路是TI的相關人員設計

給我們組裝的時候就發現不能正常工作，目前不知道是什么問題？

不知道是設計的問題，還是其他的問題？

我連看都看不懂，哪位大師來講解一下。說不定這個電路有意想不到的長處。

我們測量次級的波形，好像都是為負的。

而且開關管的導通時間也很短。

C308是Y電容啊，接在變壓器的初級與次級之間。

樓主：先說這個電路的用途？輸入輸出參數等。

這個電路有點意思。我估計是用作特定用處的，不是一般通用的電源。所以樓主，請?zhí)峁┫嚓P(guān)信息。

就是VDD的電壓只有11V多，本來正常工作應該是13V多。

TI已經告訴我們?cè)蛄?，需要在V+處接1KOHM的負載就能夠正常料。

因?yàn)檫@個電路后面會接到另外一塊電路板上，上面大概有1K左右的負載。

另外有高人告訴我們?cè)贑304上面加個47UF左右的電解，也是可以的。

以上不知道各位有什么看法，歡迎討論

這個電路是通用電路，是請TI幫我們?cè)O(shè)計的。

主要是體積比較小。變壓器大概只有10*10*10MM左右。

在C304上面加個電解？怎么加？應該是并吧，這是沒有問題的，給VCC濾波。

在V+處接1K的電阻，這相當于假負載嗎？

不知它的性能怎樣，溫升，效率？

具體來說，是消除共模噪聲的~

D0303是整流之后給VCC供電的。但是這里2.2UF的C304有點小。而且這個VCC肯定不穩。

R310是過流保護的取樣電阻

R308，C311是低通濾波器，電流采樣的波形上的毛刺尖峰給濾除一下

R302，C301，C310是補償

V+作為反饋送到2腳

C302是8腳對地濾波，5V參考電壓看上去更好一些

R301，C300就是RC，開關頻率由此決定

樓主看看是否達到了3842的開通電壓16V。

正解。

BODE老師總是這么治學嚴謹。

旅長過獎，跟您比，我還有很多要學習的地方，以后還請多多指教~

你說的我臉都紅了。
