可控硅的使用

小弟第一次使用可控硅，想弱弱的問幾個問題：

1、手頭有97A6和MCR100-6，他們的G極觸發電壓和電流分別是多少？

2、維持可控硅工作的最低電流是多少？（記得在哪見過這個參數，現在找不到了）T1極和T2極導通后能承受的最大電流是多少？

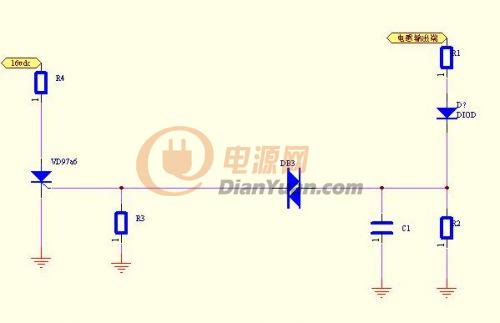

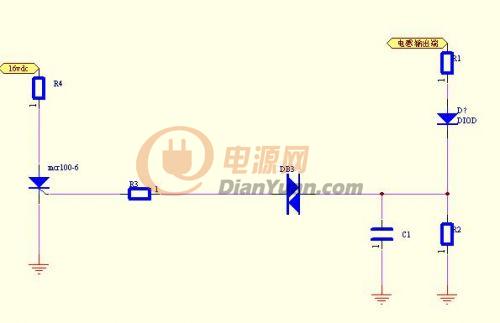

3、下面這兩種保護電路的形式那個更好點？都是電壓取樣







4、另外有沒有更好的保護電路？給推薦幾個

各位路過的好心師傅，幫幫忙吧

全部回復(5)
正序查看
倒序查看
2010-11-11 12:06

你這1.2.問題都要問器件廠家，可控硅分那么多檔，我怎么說。

你這兩個保護電路沒有一個好的，非要矮子里面挑高個，第一個好點。其實都不能用。

0
回復
zxcscm
LV.4
3
2010-11-11 13:22
@夢里河南
你這1.2.問題都要問器件廠家，可控硅分那么多檔，我怎么說。你這兩個保護電路沒有一個好的，非要矮子里面挑高個，第一個好點。其實都不能用。

讓河南兄見笑了，剛接觸，確實知道的很少?，F(xiàn)有的資料就這兩種保護電路，上午試驗了幾次都沒能成功。不知有沒有更好的方案？

正在試圖過3C，鎮流器在其他異常狀態下都能完好，唯獨C項試驗不過：陰極電路是完好的，但燈不啟動（燈不能激活），試驗后保險絲斷，鎮流器壞掉。

實在沒辦法，想再添加一個保護電路，倒騰了幾個星期了也沒結果。

0
回復
2010-11-11 19:37
@zxcscm
讓河南兄見笑了，剛接觸，確實知道的很少?，F(xiàn)有的資料就這兩種保護電路，上午試驗了幾次都沒能成功。不知有沒有更好的方案？正在試圖過3C，鎮流器在其他異常狀態下都能完好，唯獨C項試驗不過：陰極電路是完好的，但燈不啟動（燈不能激活），試驗后保險絲斷，鎮流器壞掉。實在沒辦法，想再添加一個保護電路，倒騰了幾個星期了也沒結果。

R4的接入位置搞清楚就差不多了

0
回復
chzj
LV.6
5
2010-11-12 09:25
@夢里河南
你這1.2.問題都要問器件廠家，可控硅分那么多檔，我怎么說。你這兩個保護電路沒有一個好的，非要矮子里面挑高個，第一個好點。其實都不能用。

確實不好,

利用DB3給BE級反向信號關斷,可靠得多,也不用增加元件,,

0
回復
zxcscm
LV.4
6
2010-11-12 09:33
@泰山磐石
R4的接入位置搞清楚就差不多了
這個電壓是320v經過電阻降壓后的，主體電路是他激式的半橋，芯片是IR2155
