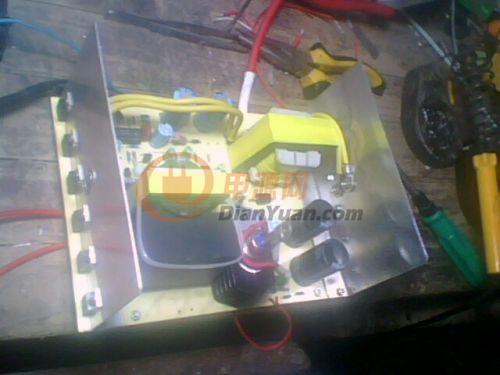

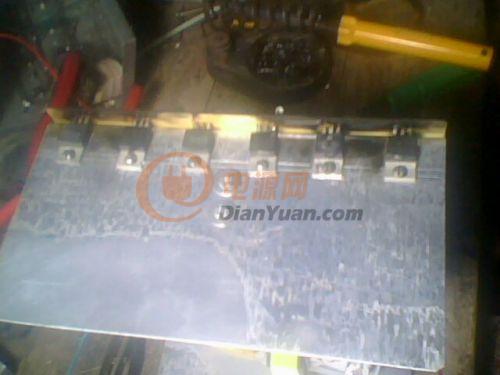

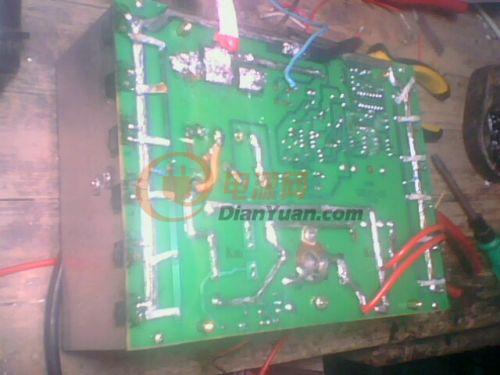

各大師求助，SG3525+EE55+3205 (12只)老炸一邊場管

變壓器EE55初級Φ0.69  16根 3匝，次級Φ0.69  90匝，據介紹有1000W，采用夾心繞法，先初級后次級再初級。



關斷電容7UF可控硅KP20A





老炸這邊場管，初試EE55直接接2只200W燈泡雪亮，接后級空載15秒聽聲音正常，可接到500W鹵鎢燈就炸管，變壓器重繞幾次，望各位大師指教，是變壓器的繞制問題還是線路問題。

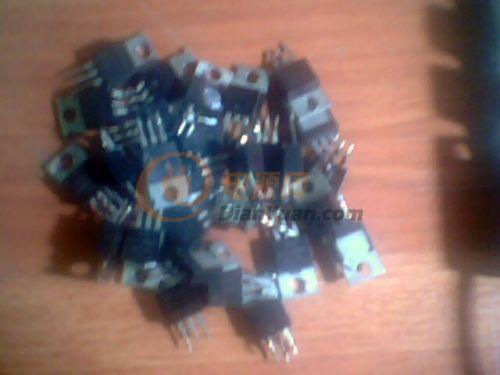

好心痛炸了30個又要加夜班干活了

全部回復(26)
正序查看
倒序查看
yhliang2
LV.9
2
2010-11-13 17:38

初級一邊在里，另一邊在外？

如果是這樣可能就是燒機的原因。

0
回復
老小d
LV.3
3
2010-11-13 18:39
@yhliang2
初級一邊在里，另一邊在外？如果是這樣可能就是燒機的原因。
yhliang2大師，切實是這樣謝謝，那要用什么方式繞，在下小D感激萬分，謝謝
0
回復
dypp
LV.6
4
2010-11-13 19:09
@老小d
yhliang2大師，切實是這樣謝謝，那要用什么方式繞，在下小D感激萬分，謝謝

次初初次

0
回復
2010-11-13 20:59
@dypp
次初初次
0
回復
lkz22655
LV.6
6
2010-11-13 21:50
變壓器初級長度要盡量相等，還有重要一點就是驅動頻率要和變壓器PI配。頻率過高或過低都不好。變壓器磁芯中間不能有空隙。
0
回復
2010-11-13 21:54
@lkz22655
變壓器初級長度要盡量相等，還有重要一點就是驅動頻率要和變壓器PI配。頻率過高或過低都不好。變壓器磁芯中間不能有空隙。
雙線并繞，中間抽頭，肯定一樣長，很容易的。
0
回復
老小d
LV.3
8
2010-11-13 23:00
@冰天雪地
雙線并繞，中間抽頭，肯定一樣長，很容易的。
“冰天”大師，感謝你的指教，我也試過你說的方法，16根--3T+3T即32根在EE55骨架很不搞。
0
回復
2010-11-14 13:07
@老小d
“冰天”大師，感謝你的指教，我也試過你說的方法，16根--3T+3T即32根在EE55骨架很不搞。
變壓器初級到場管的接線用相同長度試試
0
回復
2010-11-14 14:28
@滔滔江水~~~
變壓器初級到場管的接線用相同長度試試
線的問題
0
回復
2010-11-16 11:23
@liu13036222196
線的問題
變壓器繞線工藝不對
0
回復
老小d
LV.3
12
2010-11-16 20:21
@zhuzhigang1974
變壓器繞線工藝不對
對！??！是變壓器繞線工藝不對！?。‖F(xiàn)找出原因了，改天拍圖上傳。謝謝，zhuzhigang1974
0
回復
QQ28890451
LV.6
13
2010-11-18 21:02
@老小d
對！??！是變壓器繞線工藝不對?。。‖F(xiàn)找出原因了，改天拍圖上傳。謝謝，zhuzhigang1974
這不就是偏磁嗎？哎！有時和變壓器問題，有時又與電路的設計問題，我對這問題都好困惑啊！
0
回復
wyjwyj08
LV.5
14
2011-01-21 19:51

,初級才6個平方,也就是連續實際功率600W的前級,你用6對3205跑不了600W??

炸的比較心痛啊,應該炸了上百塊3205尸體了吧,呵呵---

建議檢查下前級啟動夠不夠力<因?yàn)槟阌锰?205了>,如果啟動不足炸你管也正常,還有你說老炸一邊,這也有可能是變壓器初級不平衡或啟動電路左右不平衡及有可能被干擾了---

呵呵--------以上是個人經驗,并不能說就是100%是那,具體要查看下你的零件及電路--

0
回復
609714523
LV.3
15
2011-01-22 00:27
@wyjwyj08
[圖片],初級才6個平方,也就是連續實際功率600W的前級,你用6對3205跑不了600W??[圖片]炸的比較心痛啊,應該炸了上百塊3205尸體了吧,呵呵---建議檢查下前級啟動夠不夠力,如果啟動不足炸你管也正常,還有你說老炸一邊,這也有可能是變壓器初級不平衡或啟動電路左右不平衡及有可能被干擾了---呵呵--------以上是個人經驗,并不能說就是100%是那,具體要查看下你的零件及電路--
    路過--看看--學習了----呵呵---
0
回復
loudianxin
LV.7
16
2011-01-22 11:05
@609714523
   路過--看看--學習了----呵呵---

一對3205可以做200W左右6對應該可以 不過初級線截面積有點細才6平方MM 炸管可能是變壓器初級不對稱 建議拜讀http://bbs.dianyuan.com/topic/574783

0
回復
154600
LV.9
17
2013-06-21 13:09
@loudianxin
一對3205可以做200W左右6對應該可以不過初級線截面積有點細才6平方MM炸管可能是變壓器初級不對稱建議拜讀http://bbs.dianyuan.com/topic/574783

0
回復
fm881
LV.7
18
2013-06-22 00:42

估計是反峰電壓過高而燒管的，用示波器看看呢。

0
回復
pzsd9999
LV.4
19
2013-06-25 21:53
@fm881
估計是反峰電壓過高而燒管的，用示波器看看呢。
0
回復
lhfbaby
LV.4
20
2013-06-26 09:52
變壓器直接次-初繞法就行，別搞得那么復雜，更容易出問題，我感覺倒是你PCB骨子里的問題，誰設計的PCB，初級兩邊不等長，更重要的是后級再中間干擾也是問題。垃圾PCB重新自己做把。
0
回復
老小d
LV.3
21
2013-06-26 22:35
@lhfbaby
變壓器直接次-初繞法就行，別搞得那么復雜，更容易出問題，我感覺倒是你PCB骨子里的問題，誰設計的PCB，初級兩邊不等長，更重要的是后級再中間干擾也是問題。垃圾PCB重新自己做把。

謝謝各位師傅的點評，那塊pcb板早已丟進垃圾了，現在繞變壓器都不成問題了，2T、3T、夾心等繞法都不會炸管了。http://bbs.dianyuan.com/topic/1440596

0
回復
漁公鳥
LV.8
22
2013-06-27 21:48
@老小d
謝謝各位師傅的點評，那塊pcb板早已丟進垃圾了，現在繞變壓器都不成問題了，2T、3T、夾心等繞法都不會炸管了。http://bbs.dianyuan.com/topic/1440596

大電流部分走線不要太散了，集中一點，走線短點比較好。我的是這樣走的：



５５磁芯初級用１６根１.０６線都能輕松繞下，應該不難。

依我現在的感覺，用一只５５芯做千多瓦，還不如用兩只４２芯好使。磁芯越大越難伺候。

1
回復
2013-06-28 17:47
@漁公鳥
大電流部分走線不要太散了，集中一點，走線短點比較好。我的是這樣走的：[圖片] ５５磁芯初級用１６根１.０６線都能輕松繞下，應該不難。依我現在的感覺，用一只５５芯做千多瓦，還不如用兩只４２芯好使。磁芯越大越難伺候。[圖片]
好板
0
回復
lm999
LV.3
24
2019-01-28 22:08
3種可能，1.變壓器繞制不合格，偏磁！2.驅動能力不足，導致燒管！3.場管質量不行，現在某寶大把的芝麻芯，小電流湊活，電流稍大，就放鞭炮！
0
回復
原來no
LV.4
25
2019-01-30 06:57
先用示波器看看波形，包括驅動，vDS，Vgs，啟動瞬間，加載瞬間，斷電瞬間
0
回復
2019-02-09 22:01
@原來no
先用示波器看看波形，包括驅動，vDS，Vgs，啟動瞬間，加載瞬間，斷電瞬間
漁公鳥大師板子布局確實不錯。
0
回復
Jianxudong
LV.3
27
2019-02-11 08:16
@南陽鎮平人
漁公鳥大師板子布局確實不錯。
加大電源濾波電容  再并一個小瓷片電容
