眾大俠好：
最近在學習別人寫的文章，看到一個有難度、有趣的“歪用“UC3843(/45)電路，據說是用來驅動一串快速電磁鐵（0.幾歐姆、幾十～幾百微亨）之類的東西，目的是能在Ub（幾十Hz的邏輯方波）高電平到來的時候，用由Ua控制UC3843(/45)輸出一個穩定的電流（幾～十幾A的交流），來驅動快速電磁鐵L。
因為文章沒有詳細、完整的介紹，我又覺得把UC384X用在“浮地”作驅動，很有趣和不解，手頭正好又有幾個UC384X（以前用UC3843做過電源），就搭個板子試試，想弄清這個電路究竟是怎么工作的。
我本是學機械的，弄電子也只是興趣愛好，也就能照虎畫貓做點東西，并無高深的理論基礎，結果弄了幾天也沒整明白，想到以前在電源網壇子里看過一篇3843的討論，感覺高手云集，就厚著臉皮到這里來討教，敬請各位大俠指點。
下面的電路是我實際搭建的（原本L、Q2有許多個并接在F_gnd和地之間，是按順序逐個驅動，我就省略了）。R7、W是我加上的，準備用來調Ua的（原文說調Ua可以調通過L的電流）；Ub是5v方波，占空比1～50%可調，頻率100Hz。
這個圖是我反復理解其原意畫的，目的是討教時可以有個比照說明的對象，肯定有錯，只是我找不出來。
其中，F(xiàn)-gnd 與 Q2的S極接的地 是二個獨立的網絡，后者也是+9v、+12v的地。
L是一個電磁鐵，其活動的芯伸出0.2mm時有我做的一個限位，回位是我用一個彈簧在L中電流小到一定值時時被頂回
電路的工作大致是：Q1導通時，要看Q2的狀態：Ub為低時，Q2截止，L中無電流通過；Ub為高時，Q2導通，如果此時Ua<2.5v、384X的3腳電壓<1v，則這時L中確有電流通過，但不是直流，而是按R2、C2設定的PWM頻率的近似脈沖方波（由于受元件L、Q1、Q2和PCB分布參數等影響，顯然這個脈沖方波不盡理想，會有毛刺）。（可見有點把UC384X當Vmos的驅動器用，這個歪用挺有意思的）

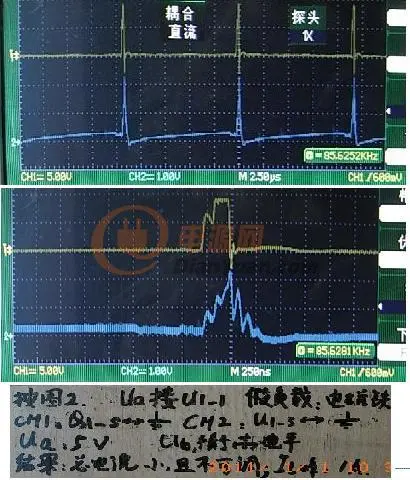

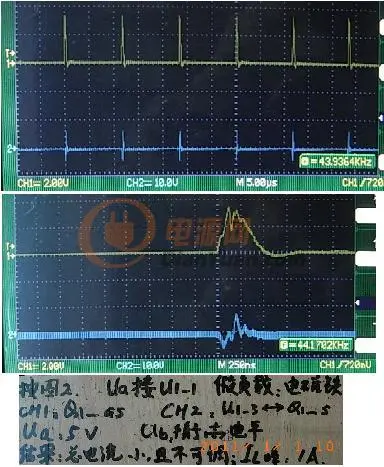

我現在遇到的問題主要是，原文章上說Ua可以用來設定流過L的電流（數量可達幾～十幾A），而我實際試驗發現好像不太行（也可能我按文章理解畫的電路圖有問題），不但很難調電流，而且數值也很小。平均只有0.幾A，瞬時電流峰值也僅1～2A（脈寬挺小），倒是Q1在迅速發熱，加一4克重的散熱器發熱仍很快的，通電不敢超過2分鐘；而Q2因驅動良好，基本不發熱。
另，按介紹是，在Ub高電平時間里，UC384X以PWM方式可以用設定的電流來驅動L。但不知道哪里有錯，反正我無法驅動臨時繞的一個當假負載的模擬電磁鐵L（0.12R,18uH，試過5v直流能驅動），電流非但無法控制，而且也很小。
請眾大俠，指正電路，提出修改方案，提高我對此電路的認識，在下先謝過
