4KW單相感應加熱電源IGBT問題

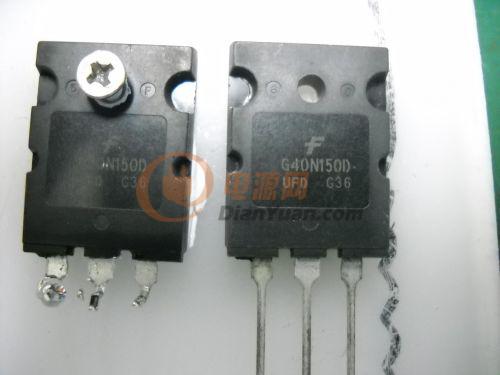

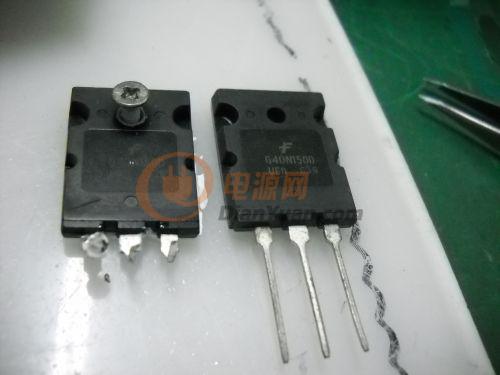

今天又做了一個實驗，將限流取樣調節到使輸入電流15A，工作1分鐘左右，又掛了一個IGBT，型號G40N150D，心疼啊。

可能的確是管子太差，是否將輸入電壓改為380V會好點啊。不知道該怎么辦了，高手幫我出出主意啊，兩條路，1是換大的IGBT600V100A的，只有一個模塊，壞了的話心會碎的。。。第2還是改成380V,管子不變啊。







全部回復(19)
正序查看
倒序查看
igbtsy
LV.9
2
2011-01-05 11:30

單管的集電極散熱面積只有大母指指甲那么大，單相半橋4KW，半個周期內平均電流36A，飽和壓降損耗、開關損耗多大？你的散熱器再大也無用，指甲般大的集電極散熱片單位時間內能傳導多少熱量給散熱器？可能你的散熱片不熱，但是管芯溫度早已達到了爆機的溫度了。

另外單管的引腳通過的安全電流在我看來不超過15A，如果我要用于通過20A的電流，則要另外再加特殊的工藝處理，不然的話無論如何是不敢用的。

0
回復
2011-01-05 11:35
@igbtsy
單管的集電極散熱面積只有大母指指甲那么大，單相半橋4KW，半個周期內平均電流36A，飽和壓降損耗、開關損耗多大？你的散熱器再大也無用，指甲般大的集電極散熱片單位時間內能傳導多少熱量給散熱器？可能你的散熱片不熱，但是管芯溫度早已達到了爆機的溫度了。另外單管的引腳通過的安全電流在我看來不超過15A，如果我要用于通過20A的電流，則要另外再加特殊的工藝處理，不然的話無論如何是不敢用的。

那使用模塊的話，控制信號連接就成問題了，該怎么連啊，資料上都說用雙絞線，對嗎。

模塊圖片如下



0
回復
irex
LV.5
4
2011-01-05 11:43

你這是CE突壓打掉的

發生原因有二個

1.CE拑位電容沒選好

2.工作進入容區 ( 請搜尋本人之前發的帖有說明)

IGBT 有下列狀況簡單判斷

1.只有裂痕  --- 突壓打掉

2.中心爆開 --- 瞬間焦耳功過大或是溫度過高

3.炸開腳融 --- 電流過大

0
回復
igbtsy
LV.9
5
2011-01-05 12:08
@中電感應
那使用模塊的話，控制信號連接就成問題了，該怎么連啊，資料上都說用雙絞線，對嗎。模塊圖片如下[圖片]
雙絞線也可以、從電路板上引短線也可以。
0
回復
igbtsy
LV.9
6
2011-01-05 12:12
@中電感應
那使用模塊的話，控制信號連接就成問題了，該怎么連啊，資料上都說用雙絞線，對嗎。模塊圖片如下[圖片]
東芝的早就不做了，當心買了翻新的模塊，更可怕的是用低速的翻新后貼高速的型號，那就倒霉透了。炸了還以為是自已的電路問題。
0
回復
igbtsy
LV.9
7
2011-01-05 12:14
@igbtsy
東芝的早就不做了，當心買了翻新的模塊，更可怕的是用低速的翻新后貼高速的型號，那就倒霉透了。炸了還以為是自已的電路問題。
東芝的原標貼是一長條印在?？焐系?，不是這樣在白色方塊內的。
0
回復
2011-01-05 12:16
@igbtsy
東芝的早就不做了，當心買了翻新的模塊，更可怕的是用低速的翻新后貼高速的型號，那就倒霉透了。炸了還以為是自已的電路問題。

沒辦法了，只有上去了。期待我的結果吧。

0
回復
2011-01-05 12:19
@irex
你這是CE突壓打掉的發生原因有二個1.CE拑位電容沒選好2.工作進入容區(請搜尋本人之前發的帖有說明)IGBT有下列狀況簡單判斷1.只有裂痕 ---突壓打掉2.中心爆開 ---瞬間焦耳功過大或是溫度過高3.炸開腳融---電流過大
管子上沒有任何損傷，量CE極有1百歐姆電阻，三個腳都有電阻。
0
回復
2011-01-05 12:23
@igbtsy
東芝的原標貼是一長條印在模快上的，不是這樣在白色方塊內的。
謝謝前輩，我這圖是網上拉的，實際的如你所說，的確是印在模塊上的，應該是真貨。
0
回復
igbtsy
LV.9
11
2011-01-05 12:32
@中電感應
謝謝前輩，我這圖是網上拉的，實際的如你所說，的確是印在模塊上的，應該是真貨。

買到的應當是拆機貨，就看已經用過多少時間了。

0
回復
my.mai
LV.9
12
2011-01-05 15:39
@中電感應
管子上沒有任何損傷，量CE極有1百歐姆電阻，三個腳都有電阻。
不會是GE壞了吧。
0
回復
ytwsdz
LV.7
13
2011-01-06 19:27
@中電感應
管子上沒有任何損傷，量CE極有1百歐姆電阻，三個腳都有電阻。
用大衛的也別用東芝的，用國產模塊吧，沒你的價格高哈。請我，告訴你價格
0
回復
zhouboak
LV.8
14
2011-01-15 19:44
@ytwsdz
用大衛的也別用東芝的，用國產模塊吧，沒你的價格高哈。請我，告訴你價格
0
回復
smufiel
LV.4
15
2011-08-12 16:20
先看看這種管子能不能做高頻吧
0
回復
laoba_9999
LV.2
16
2011-08-12 22:39
@igbtsy
買到的應當是拆機貨，就看已經用過多少時間了。

經常買到東芝的拆機貨。所以選用了英飛凌的。雖然貴了點。

0
回復
4205250873
LV.5
17
2011-08-15 22:34
@smufiel
先看看這種管子能不能做高頻吧
G40N150D 的管子很久就停產了，很難買的。其實G40N150D的管子電流很小的,也不是高頻的，做220v的半橋根本不合適。FGL40N150D
0
回復
smufiel
LV.4
18
2011-08-16 15:14
管子選型有問題，這個管子是做不了高頻的，220的電壓選個600伏的高頻管子就行了
0
回復
chywa999
LV.1
19
2012-04-02 17:24
選k75t60 肯定不會壞
0
回復
mqyyqm
LV.6
20
2012-04-02 17:49
@chywa999
選k75t60肯定不會壞

用小管可以并聯，但有個配對的問題，你用的G40N150D如17,18帖所說。
