具體是多少的輸出電壓我也不知道.Q1是穩流的,因?yàn)镼2固定的偏置,當負載RL大的時候RA和RB的電流就減小,此時Q1的C極電流也減小.這樣Q2的B極電流就增大了.反之,
B極的電流減小.起到了穩流的作用了.
感覺這個像是恒流源.

電流應該差不多在兩百毫安!

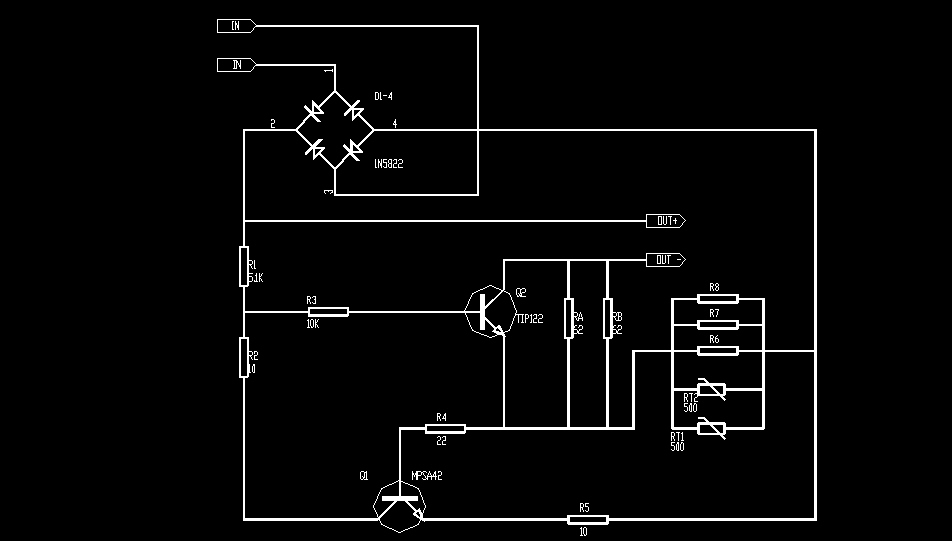

謝謝,我考慮考慮,我把圖做了一下翻轉

我經過詢問,輸入輸出都是12V,應該是個恒流源

負載接的是什么?看了一下,覺得不能單單看成簡單的恒流源,關鍵是參考電壓如何確定?還有RA,RB的分流.我覺得還帶有一定的穩壓特性,恒流只是在很小的范圍

哦已經經過詢問
這個電路實現的功能是:
輸入DC12V
輸出為恒流輸出
但不太穩定,請大家?guī)兔Ψ治鲆幌?

它是如何工作的??
負載接的是5顆一串的LED 交通信號燈用,每顆大約2.3V

輸入電壓再提高一些吧!
輸入是DC12V嗎?若是的話,那過了橋應該就沒有那么多了吧!!!

你的五個LED就要11.5V啊!!!電流怎么穩定,要穩定你也要給電路一定的豁余能量供電路調節吧!

這就是我納悶的地方
使用肖特基二極體1N5822,壓降不大,管子本身的壓降0.2V,實際我測得輸出是11.8V ,這個電路我公司的已經使用上了,是輸入DC12V

把電壓適當?shù)纳咭恍?再試試電流會不會穩定.呵呵,應該說是會穩定的

謝謝,我試試
