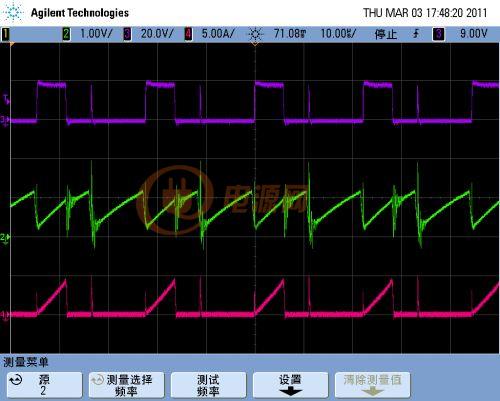

如題，3843做的反激150W充電器，Gate驅動輸出為大小波，加了斜率補償也不能消除。具體如圖，其中R1=510歐，R2=1K，C=470pF。三個波形分別代表Gate驅動輸出、Isense腳上的電壓、Rsense上的電流。另外，當負載下降到120W的左右的時候，Gate會關斷輸出一段時間，然后又起來，然后再關斷一段時間，然后再起來。這個問題搞了幾天了還是沒找到頭緒，請各位高手指點啊。在線急等。

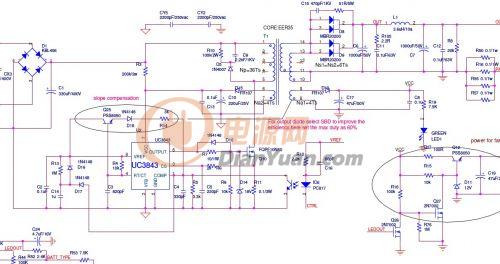

原理圖：斜率補償是到3腳上的，不是1腳，圖中畫錯了
變壓器參數：初級36匝，次級6匝，初級電感量400uH，漏感20uH。
初級PCB如圖，供各位參考
師長，加了補償之后的波形重新上傳了。工作過程大致是第一個周期輸出約60%占空比，第二個周期剛開通就關斷了，第三個周期繼續輸出60%，然后循環。Isense腳上的電壓在第二個周期開通時有個尖峰超過了1V，不知是不是這個觸發了過流保護。但如果是過流保護的話，該關斷輸出，第三個周期就不該再有輸出了才對。百思不得其解，請師長指點。
工作條件是
輸入電壓=220V，
輸出電壓=29V，
輸出電流=4.6A,
三角波峰值電流=5A左右
工作頻率=92K。
你注意到?jīng)]有，之所以會這么大小波。是因為你的電路在DCM是可以啟動和工作的。但無法進入CCM，一進入CCM，啟動瞬間就會有尖峰電流超過OCP的閥值。那么這個尖峰電流從何而來呢？
在CCM情況下，這個尖峰電流主要是二極管的反向恢復電流和變壓器的分布電容共同的結果。
我查了一下你用的二極管，F(xiàn)R107，反向恢復時間居然是500ns！
所以建議你先把電路中所用的FR107換成更快速的。例如HER107。同時請確認次級整流的肖特基管是正品。還有，請計算確認初級測的采樣電阻阻值合適。
