精美的3525驅動

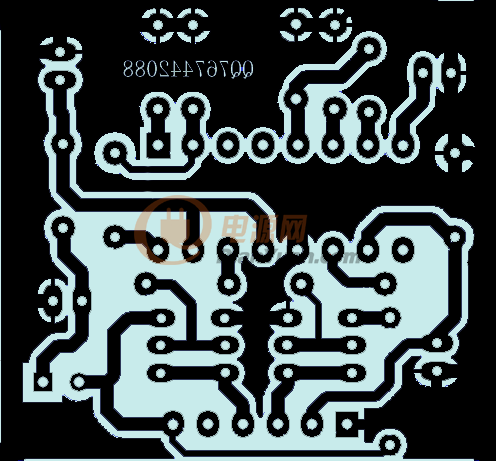

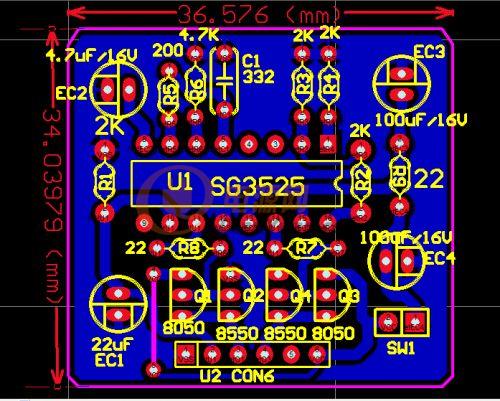

在這里看到很多發的帖子的內容都不可用,不是沒有原理圖就是沒數據,沒有實用價值,我發一個收集的3525驅動供朋友們分享,我做過這個驅動了,很穩定。 元件位圖 轉印圖

 原理圖

我QQ767442088,朋友,你如果有好的原理圖,也可以轉化成這種轉印圖。希望對大家有所幫助。

全部回復(48)
正序查看
倒序查看
zzy5594
LV.4
2
2011-03-10 19:03

菜鳥的福音,感謝樓主!

0
回復
2011-03-10 22:04
好圖
0
回復
莫笑
LV.7
4
2011-03-12 08:33

頂!想你這樣無私的太少了。

0
回復
2011-03-12 19:03

大家就是相互學習

0
回復
2011-03-12 22:06
@1062227670
頂大家就是相互學習
0
回復
2011-03-12 23:43
@tvro
[圖片]
0
回復
黑色
LV.4
8
2011-03-14 09:35
@sendejinshu
[圖片]
學習了
0
回復
2011-03-19 13:48
@黑色
[圖片]學習了
0
回復
2011-04-09 20:34
@liyiming123
[圖片]
感謝 感謝
0
回復
2011-04-09 20:59

收藏了

0
回復
hbzjcjw
LV.10
12
2011-04-11 12:58
以我不專業的眼光看,你的板好象有點小問題
0
回復
2011-04-11 13:06
@hbzjcjw
以我不專業的眼光看,你的板好象有點小問題
有什么問題,請直言,這個板我做了三部機,都很穩定,我最希望的是在這里分享到朋友們更多更好的制作。
0
回復
hbzjcjw
LV.10
14
2011-04-11 13:38
@王強9988
有什么問題,請直言,這個板我做了三部機,都很穩定,我最希望的是在這里分享到朋友們更多更好的制作。

請問

8550的引腳是怎么排列的

0
回復
hbzjcjw
LV.10
15
2011-04-11 13:40
@王強9988
有什么問題,請直言,這個板我做了三部機,都很穩定,我最希望的是在這里分享到朋友們更多更好的制作。
另外建議圖騰供電也在手控開關之后
0
回復
2011-04-11 21:10
@hbzjcjw
請問8550的引腳是怎么排列的
一般是ECB吧
0
回復
hbzjcjw
LV.10
17
2011-04-12 09:14
@tvro
一般是ECB吧
請你幫忙看看,他板上是怎么排列的,幫我鑒定一下,是我的眼光有問題,還是他的板有問題
0
回復
2011-04-12 09:43
@hbzjcjw
另外建議圖騰供電也在手控開關之后
0
回復
nxyjw
LV.2
19
2011-04-13 01:17
@tvro
[圖片]

8050的接法沒錯,中間是基級,圖紙相符

0
回復
sendejinshu
LV.7
20
2011-04-13 01:38
@nxyjw
8050的接法沒錯,中間是基級,圖紙相符
0
回復
2011-04-13 06:44
@nxyjw
8050的接法沒錯,中間是基級,圖紙相符
ebc
0
回復
wdinuyasha
LV.4
22
2011-04-13 10:52
樓主的這個是個開環的,有沒有閉環穩壓的圖?
0
回復
2011-04-13 13:04
@hbzjcjw
請問8550的引腳是怎么排列的
有原理圖的,看著原理圖裝就不會錯,這個圖也不是我畫的,我也是收集的,只是把它轉化成轉印圖,供朋友們制作,有時間再把這個元件安裝圖改好上傳,相信大家能分清8050和8550的腳位的!
0
回復
2011-04-13 14:08
@wdinuyasha
樓主的這個是個開環的,有沒有閉環穩壓的圖?

hbzjcjw說的腳位問題,這里糾正,這個圖是從網上收集的,當時沒想到初學的朋友們對8050和8550腳位不熟的問題,認為只要有原理圖,照圖安就不會安裝錯。安裝元件的時候請各位朋友要注意8050和8550的腳位?,F(xiàn)把元件的形狀和正確的腳位圖發上來,你們盡可以做這個驅動,我做過了,很穩定的。

0
回復
把酒問情
LV.10
25
2011-04-13 14:17
@nxyjw
8050的接法沒錯,中間是基級,圖紙相符
8050有兩種封裝。
0
回復
hbzjcjw
LV.10
26
2011-04-13 17:08
@把酒問情
8050有兩種封裝。
有很多種,EBC?。牛茫隆。拢茫拧。牛茫露加?/div>
0
回復
hbzjcjw
LV.10
27
2011-04-13 17:09
@王強9988
hbzjcjw說的腳位問題,這里糾正,這個圖是從網上收集的,當時沒想到初學的朋友們對8050和8550腳位不熟的問題,認為只要有原理圖,照圖安就不會安裝錯。安裝元件的時候請各位朋友要注意8050和8550的腳位?,F(xiàn)把元件的形狀和正確的腳位圖發上來,你們盡可以做這個驅動,我做過了,很穩定的。[圖片]

那么請你告訴大家,我的眼光有問題嗎?



0
回復
hbzjcjw
LV.10
28
2011-04-13 17:16
@王強9988
hbzjcjw說的腳位問題,這里糾正,這個圖是從網上收集的,當時沒想到初學的朋友們對8050和8550腳位不熟的問題,認為只要有原理圖,照圖安就不會安裝錯。安裝元件的時候請各位朋友要注意8050和8550的腳位?,F(xiàn)把元件的形狀和正確的腳位圖發上來,你們盡可以做這個驅動,我做過了,很穩定的。[圖片]

hbzjcjw說的腳位問題,這里糾正,這個圖是從網上收集的,當時沒想到初學的朋友們對8050和8550腳位不熟的問題,認為只要有原理圖,照圖安就不會安裝錯。安裝元件的時候請各位朋友要注意8050和8550的腳位?,F(xiàn)把元件的形狀和正確的腳位圖發上來,你們盡可以做這個驅動,我做過了,很穩定的。

hbzjcjw說的腳位問題,這里糾正,這個圖是從網上收集的,當時沒想到初學的朋友們對8050和8550腳位不熟的問題,認為只要有原理圖,照圖安就不會安裝錯。安裝元件的時候請各位朋友要注意8050和8550的腳位?,F(xiàn)把元件的形狀和正確的腳位圖發上來,你們盡可以做這個驅動,我做過了,很穩定的。



,“沒想到初學的朋友們對8050和8550腳位不熟

是啊,我們這些初學者對8050的確不太熟,也不知道裝插元件到PCB時還要對著原理圖仔細地看……

0
回復
2011-04-13 20:42
@hbzjcjw
hbzjcjw說的腳位問題,這里糾正,這個圖是從網上收集的,當時沒想到初學的朋友們對8050和8550腳位不熟的問題,認為只要有原理圖,照圖安就不會安裝錯。安裝元件的時候請各位朋友要注意8050和8550的腳位。現把元件的形狀和正確的腳位圖發上來,你們盡可以做這個驅動,我做過了,很穩定的。hbzjcjw說的腳位問題,這里糾正,這個圖是從網上收集的,當時沒想到初學的朋友們對8050和8550腳位不熟的問題,認為只要有原理圖,照圖安就不會安裝錯。安裝元件的時候請各位朋友要注意8050和8550的腳位。現把元件的形狀和正確的腳位圖發上來,你們盡可以做這個驅動,我做過了,很穩定的。 ,“沒想到初學的朋友們對8050和8550腳位不熟是啊,我們這些初學者對8050的確不太熟,也不知道裝插元件到PCB時還要對著原理圖仔細地看……
安裝前還是要測量
0
回復
2011-04-13 20:50
@hbzjcjw
hbzjcjw說的腳位問題,這里糾正,這個圖是從網上收集的,當時沒想到初學的朋友們對8050和8550腳位不熟的問題,認為只要有原理圖,照圖安就不會安裝錯。安裝元件的時候請各位朋友要注意8050和8550的腳位。現把元件的形狀和正確的腳位圖發上來,你們盡可以做這個驅動,我做過了,很穩定的。hbzjcjw說的腳位問題,這里糾正,這個圖是從網上收集的,當時沒想到初學的朋友們對8050和8550腳位不熟的問題,認為只要有原理圖,照圖安就不會安裝錯。安裝元件的時候請各位朋友要注意8050和8550的腳位?,F(xiàn)把元件的形狀和正確的腳位圖發上來,你們盡可以做這個驅動,我做過了,很穩定的。 ,“沒想到初學的朋友們對8050和8550腳位不熟是啊,我們這些初學者對8050的確不太熟,也不知道裝插元件到PCB時還要對著原理圖仔細地看……

在任何一個地方,都想多一個朋友,我發原理圖的目的就是不想讓朋友們出錯,您已經看出了初學者們的難度,我最喜歡的方式就是直言,不是打迷,不管怎么樣,還是謝謝你能讓我能把它做到更細,讓更多的朋友能看懂,如果有很多朋友會做這個驅動,您同樣功不可沒。

0
回復
2011-04-13 21:14
@王強9988
在任何一個地方,都想多一個朋友,我發原理圖的目的就是不想讓朋友們出錯,您已經看出了初學者們的難度,我最喜歡的方式就是直言,不是打迷,不管怎么樣,還是謝謝你能讓我能把它做到更細,讓更多的朋友能看懂,如果有很多朋友會做這個驅動,您同樣功不可沒。
支持
0
回復
發
