Ton 決定Id   可提高它的頻率,  還有測測死區的時間是不是太長了!

看過Q1的射極的波形沒有?控制信號的電壓幅值是多少?

要求的頻率不能變呀,只能改變脈寬以調整開關電流.

Q1射極與輸入端的波形是一樣的,一個很標準的方波,控制信號的幅值約12V

我也深有感觸,減小占空比就不熱  OK   那你是為什么要改變它的占空比呢?
   那就選用Ton 時間長的管子

調占空比主要是控制負載的電流,在最大、中值、最小占空比都沒問題,唯獨在80%占空比的地方最熱,燒管子.
Ton時間長的管子好像Ron也相應的大呀,那發熱也不能解決呀,感謝您提醒,我再選幾個管子試試.

肯定D=80%的時候G極的波形正常,看看DS之間的波形,應該有異常的.上升時間,下降時間等等.

換變壓器!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135584386.jpg');}" onmousewheel="return imgzoom(this);">
上圖是占空比為50%的時候,柵極對地的波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135584510.jpg');}" onmousewheel="return imgzoom(this);">

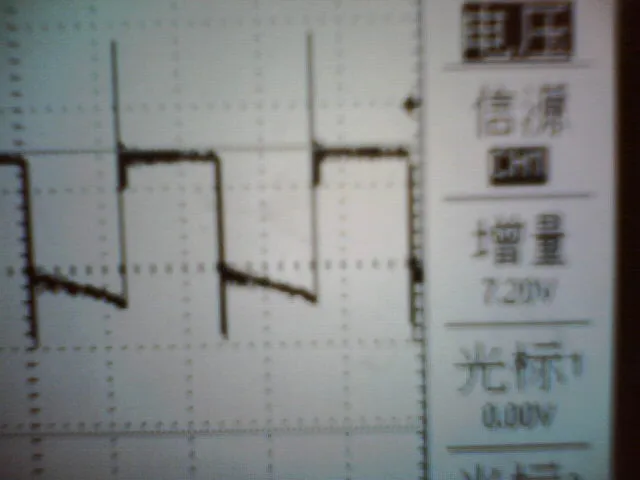

上圖是占空比為50%的時候,柵極對源極的波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135584654.jpg');}" onmousewheel="return imgzoom(this);">

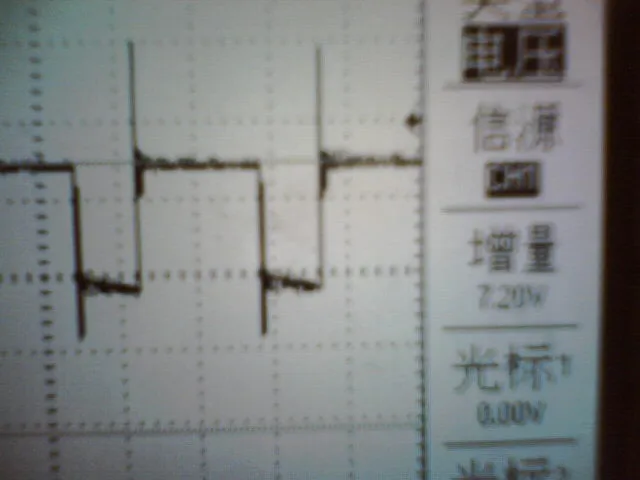

上圖是占空比為70%的時候,也就是容易燒管子的時候柵極對源極的波形.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135585990.jpg');}" onmousewheel="return imgzoom(this);">
上圖是占空比為70%的時候,漏極對源極的波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135586099.jpg');}" onmousewheel="return imgzoom(this);">
上圖是占空比為70%的時候,漏極對源極的展開波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135586160.jpg');}" onmousewheel="return imgzoom(this);">
上圖是占空比為70%的時候,漏極對源極的進一步展開波形.

是了;計算一下這個時間內你的管子會發熱多少?你的熱阻和環境溫度.想想怎么處理掉這個異常的尖峰.

減小R1(C1也有點大),在Q2,Q4的C,E端并接一個電阻,阻值要大以降低Q值,另外可以在G,S端采用保護電路

換個管子試一下吧

這個電路我試過了 啊 !
對了 !順便問一下:怎樣能把驅動加快一點!我現在在柵-源極的波形的
前沿和后沿的上生速度都在200NS左右,要是提高柵極速度不知道能不能
降低一點溫度.謝謝幫忙!

MOSFET管不可以緩沖并聯使用

3205單管我最大做到120W

請教一下你的開關頻率有多高啊!

加快開通速度就減小柵極電阻

MOS管不可以并聯???你得說清楚的,你是指驅動端后能并聯,驅動電路不能并聯把

我是MOS管并聯的----也就是驅動電路沒有并聯---只是MOS管并聯

R2、R3、R4、R5太大了,換成2 ohm;Q2,Q4的C,E端并接的電阻是10K或者20K.

燒毀的原因是功率在MOS管上過大.有一種原因是C1的原因,去掉C1使變化速率加快,減輕MOS上慢關斷帶來的發熱,(導通電阻逐漸變大).

說的比較有道理;不是非常明白C1的作用.

C1應該是加速關斷吧,雖然用的有點重復

沒有什么好處!

C1應該起加速開通關斷作用的

C1是防止righ的,I think!

righ是什么意思?暈

C1還是需要的,起加速開關作用,我上面說錯了.正常情況S8050處于飽和狀態,那么基極1K的電阻是否太大了,適當降低阻值和容值如13貼CUKE所說那樣,也許會解決問題.

可以看看你用的MOS器件的寄生電容,是否輸入電容有點大?
可以通過增大輸入電流的方法來加快器件的開關,具體可以通過12V電源來彌補或者采用較大電流輸出的IC,如果想加速開關器件,可以減小柵極電阻的阻值亦或者在柵極電阻上并接二極管來實現.
另外,圖中的四管并聯,個人覺得沒有必要那么復雜
