3kw有源軟開關APFC原理圖!控制器L4981+mc14528b
全部回復(28)
正序查看
倒序查看
@makson
很不錯的APFC,還是ZVT方式的呢,提高效率同時降低EMI,輔助開關管驅動信號的產生設計的很巧妙.大林這是國外哪個品牌的電源?把DC/DC變換部分也貼出來分享一下好不好?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1089029219.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@大林電源
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/19/1089029219.jpg');}"onmousewheel="returnimgzoom(this);">
非常的感謝大林的慷慨!這個技術您有沒有應用到你的產品設計中去?很值得借鑒呀!整機效率也很高了!
0
回復
@syeepower
3kwPFC就用兩個管子嗎,好像管子的型號不對
3kw PFC就用這個管子
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144716087.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144716087.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復

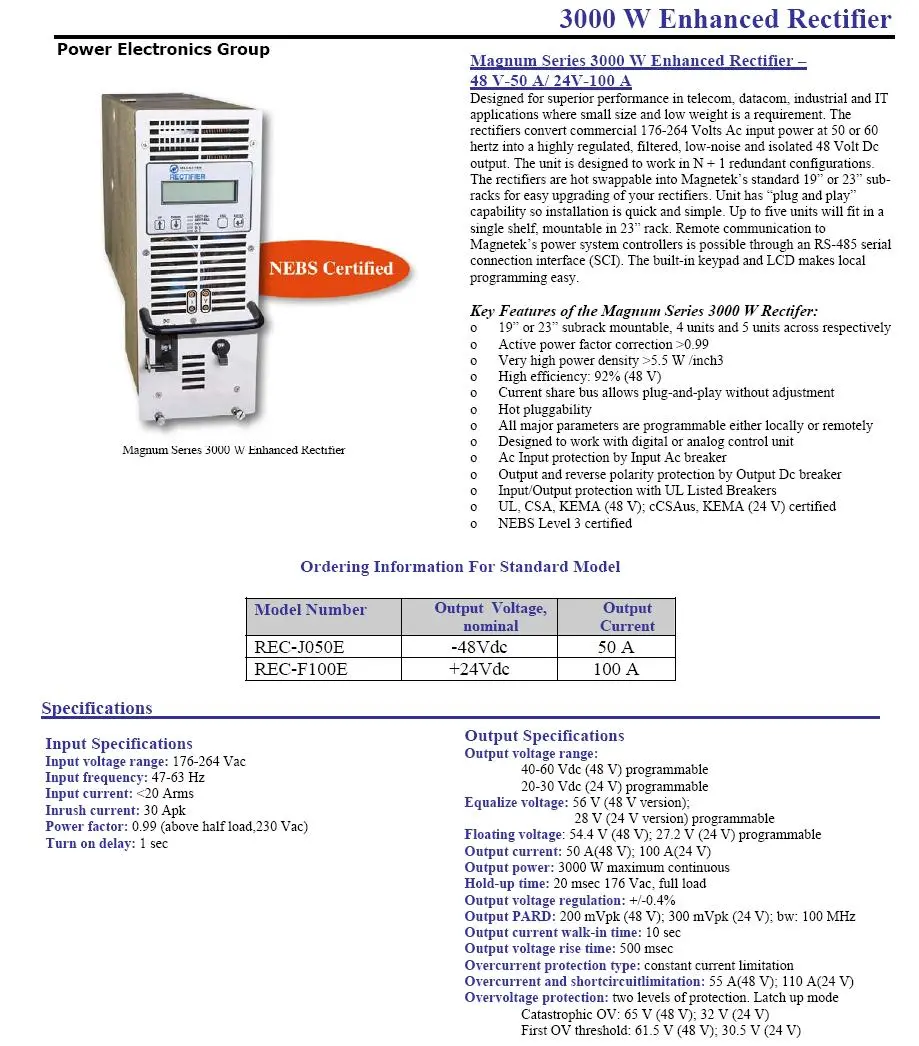

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144716528.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
我覺得有3點值得考慮的地方:
1.主管Q1、Q2的并聯方式,如果電路中存在不一樣的延遲,也就是說開關時間如果存在差異,可能會帶來可靠性的問題.目前這種情形下,已經有了兩管主電路與驅動,倒不如使用交錯并聯的方案;
2.如果你測試一下主管的Vds的話,會發現關斷瞬間存在過壓尖峰,最好在其兩端并接一套尖峰吸收電路,如二極管串穩壓管的方式;
3.諧振電感L4、L8可否合成一個,并且如果與L2、L6實現磁耦合的話,會不會有另外一些好處,值得嘗試;
1.主管Q1、Q2的并聯方式,如果電路中存在不一樣的延遲,也就是說開關時間如果存在差異,可能會帶來可靠性的問題.目前這種情形下,已經有了兩管主電路與驅動,倒不如使用交錯并聯的方案;
2.如果你測試一下主管的Vds的話,會發現關斷瞬間存在過壓尖峰,最好在其兩端并接一套尖峰吸收電路,如二極管串穩壓管的方式;
3.諧振電感L4、L8可否合成一個,并且如果與L2、L6實現磁耦合的話,會不會有另外一些好處,值得嘗試;
0
回復
@斜陽古道
我覺得有3點值得考慮的地方:1.主管Q1、Q2的并聯方式,如果電路中存在不一樣的延遲,也就是說開關時間如果存在差異,可能會帶來可靠性的問題.目前這種情形下,已經有了兩管主電路與驅動,倒不如使用交錯并聯的方案;2.如果你測試一下主管的Vds的話,會發現關斷瞬間存在過壓尖峰,最好在其兩端并接一套尖峰吸收電路,如二極管串穩壓管的方式;3.諧振電感L4、L8可否合成一個,并且如果與L2、L6實現磁耦合的話,會不會有另外一些好處,值得嘗試;
斜陽古道，胡兄還在嗎？
1，Q1，Q2分別帶L和D，完全可以直接更換為交錯。
2，zvt方式下，應該是零電壓開通和關斷的，因此沒必要吸收了。圖中可能少了并聯電容Cr；
3，大林師長有飽和電感，應該是L4，8中一只。
請古道兄指正！
好帖再次頂起！謝謝大林師長分享，每次出手都是精品??！
0
