沒人回答，我自己先回答一下。現在用25：60：13的匝比，只有一路輸出，經過調整反饋，可以輸出15V，波形也好。可是效率才63%.怎么進一步提高效率呢？還有就是如果把輸出變?yōu)閮陕?，輸出電壓會不會還降低呢？

另外，我用830的MOS管是因為目前沒有合適的管子。

你這個電源沒有反饋如何穩壓？

IC會以最大開環占空比工作的

原邊反饋，而且是12V輸入？63%的效率是在多大的負載下測到的？

你這樣做反饋精度肯定做不到很高

至于效率的話，本來就是很小的功率，效率要很高的話是有難度的

是否可以做非隔離？如果可以的話建議用34063來做，便宜又簡單

兩路輸出就用兩個IC來做好了

匝比確定了之后，輸出的調節是不是只能靠調整反饋電阻呢？

就算是隔離的話，63%的效率還是不可接受的

初級的MOSFET用Z44或者相近型號的來做，可以提高幾個百分點，而且價格也不會比IRF830貴

還有調試電路的時候你要去測量是哪個地方最熱，然后有針對性的提出你的問題

是的，確切的來說是依靠占空比

感謝你的回答。

以前的用的匝比，占空比不到50%MOS管就燙的厲害（輸出電流0.4A）?，F(xiàn)在的匝比MOS管只是有點熱，不太燙了（輸入平均電流為0.2A），可是那個UC3843又發熱了，不知道是為什么。

補充一下，觀察電流檢測腳的電壓波形（1歐電阻上的電壓，即為開關管的電流波形），發現工作在連續模式。

感覺4樓自稱新手的觸到了正解。你這個變壓器繞法估計有問題，而你選擇了漏感較大，恰輸出電壓和功率都很低的一路做反饋。帶載能力自然被限住了。

我也不知道我說的對不對，你換個繞法或者把兩個10k換成1k，看是不是會變好點。

忘了回答4樓了。

漏感還沒測。。。不過看D極波形，峰峰值為40多V，還出現了振蕩，估計漏感不小。

換了反饋的分壓電阻，輸出確實增加了，效率也增加了一點，到66%.為什么改變反饋電阻就會增加輸出呢？可是也出現了一些問題就：芯片發熱有點厲害；輸出會慢慢減小到一個值，而且隨著輸入電壓的變化也會有4V范圍內的變化。不知何故

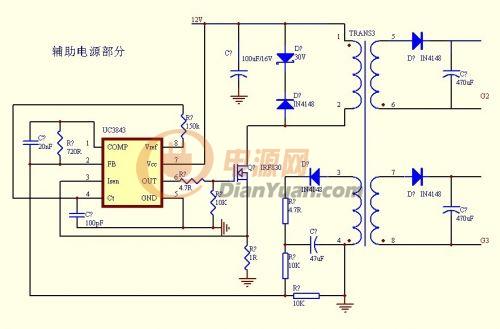

你的同名端，有的是反激、有的是正激啊。。

你是不是想做個原邊反饋的反激啊

暈，同名端又標錯了。我焊板子的確實都是反激的。已在圖中修改。

目光犀利??！

他問的應該是你的輔助電源繞組出來的電壓。

輔助繞組輸出就在5V多點
