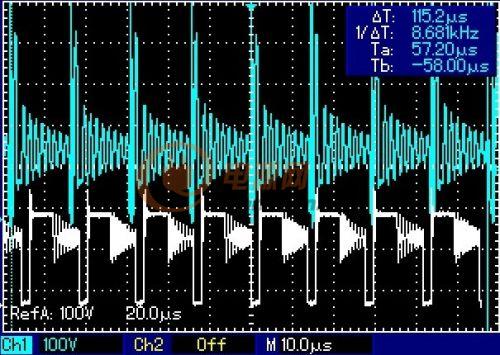

上圖，如下
綠色的是我現在的波形，正常的波形是白色的，頻率是65K
用的IC是6253，相同的電路，僅僅是布局不同，為什么會有這么大的差距？
請問大家，怎么辦？
電路的寄生參數有很大影響的，感覺有點像振蕩（猜測）
這個是不是空載的波形，占空比幾乎沒有打開
什么拓?fù)洌空執峁└鼮樵敿?xì)的信息
我懷疑是空載，可是帶載著呢，反激的拓?fù)?/p>
“疑是空載，可是帶載著呢”你再檢查一下電路都接好沒有啊
那個圖就是帶滿載的圖，我測試了空載時漏極的波形，如下，
空載輸出電壓是71V，正常時是60V
可愛的波形出現了！
原來是漏極和Vdc的腳接錯了，共勉！
多些各位的關心！
反激變正激？
冰版，你經驗豐富，幫我看看我的PFC效率這個問題。。。。
呵呵，過獎了
你把鏈接發給我，今天下班了，明天幫你看看吧
