C32是不是太大了?改成22u試試

uc3843的啟動電壓是>8.5v 看看IC的資料吧!

自供電壓不夠吧

剛試了,將C32改為47UF或22UF試過都不行呀?
加電自起動還是不行,另給7腳加電9.5V可以起動,反饋電壓大于10V,
變壓器沒問題,已測試.
此過程是在+5V輸出加5歐電阻下試的,無載起動與起動后再加載都沒問題?

我對這個不是太懂, 但是我看了你的光藕那個供電電阻怎么是220K的, 要光藕和TL431正常工作是不是太高了.你可以嘗試改成幾百歐試下,像起不動的問題, 我以前碰到的問題都是,IC供電正常了都屬于反饋控制端保護和干擾的情況,你在反饋腳加一個104CBB再試一下.

要不,你把R40改小一點.最好能把起動的時候VCC的波形貼上來

哦,是我寫錯了,R36是220歐的
最新調試結果如下請大家給分析一下:
正常板+5V輸出加載5歐2W電阻,起動電流400MA,3843電壓:1-2.74V、2-2.5V、3-0.24V、4-1.93V、6-2.11V、7-10.67V、8-4.98V,
故障板+5V輸出加載5歐2W電阻,R40阻值2.4K,起動電流30MA,3843電壓:1-1.95V、2-1.041V、3-0.23V、4-0.951V、6-2.01V、7-7.45V、8-2.2V 給7腳瞬間加9.5V,工作正常,但總電流小為340MA?
將R40 2.4K 改為1.2K后,起動電流為150MA以10MA加至480MA起動正常,總電流下降到340MA?
用UT201數字鉗型表實測電壓,
新介入開關電源請大家給分析一下,謝謝.

我也不是太懂,不過看了你的情況:

“電源不起動,3843-7腳電壓只有7.4V,單獨給7腳供電9.4V,電源可以正常工作”

只要給7腳加上正常電壓就正常工作.

再者你的故障板的7腳電壓也是7.54V,

試試把7腳的電壓調到蕊片的正常電壓看看

個人禺見

正常板和故障板是同一個板嗎

不啟動就減小電阻R40.你輸出帶5歐,那輸出不就變成5V/1A,5W了,2W電阻應該立刻燒毀才對.

有個建議,防反接的二極管,可以并在輸入的兩端啊

更正:以上所說5歐2W應是5歐3W線繞電阻.
回:正常板和故障板不是一塊板,帶5歐3W(以上錯了不是5歐2W)起動正常,總電流是400MA,理論上分析應是5V電壓,負載5歐電阻,電流1A,功率5W,但于實際不符?

謝謝大家的幫助,經過大家以上的分析,對上面做了以下修改:
將C32 100UF 改為47UF
將C33 221  改為103CBB
將R47 10K  拆除
電源可以正常加載起動了,但還有以下不清楚:
一、正常板故障板同是5V輸出同樣加載5歐3W線繞電阻,正常板總電流400MA,故障板340MA.
二、正常板R47未拆除可以加載起動,故障板拆除R47后才可以加載起動.
下午將其他輸出接上負載再與正常板相對比.

回第12貼:
如果將反接的二極管接在輸入的兩端,如果電源接反,將燒爆二極管,而將反接的二極管串接后,即使接反正負電源開關電源不工作,但也不會有任何損失,個人認為.

如果拆除D10能啟動么?

二極管會消耗一定的功率的啊?

二極管壓降0.7V,直流24V蓄電池輸入,反接二極管為怎樣?

R47不應該去掉啊

我也知道不應去掉,但不去不起動呀,R47值由10K加到20K還是不行,有塊正常的板就沒去掉.

那變壓器極性有沒錯.

變壓器極性沒錯,同一個變壓器在好的板上用就沒問題,一切正常.
好板:拆除起動電阻,單給7腳加電,電源工作正常,在主路+5V輸出加5歐3W電阻電壓正常.
故障板:操作同上,一加負載就停振這是何故?

檢查一下故障板的芯片3843吧,看是否有問題.

先不帶負載起動,等起動了,在帶上載,這樣子能不能工作?

我很郁悶正常板與故障不同點只是PCB板設計不同,原理圖一樣的.
3843與變壓器都對換了,正常板怎么試都正常,故障板在沒有起動電阻下,單加電3843正常起動,一加載就停,正常板一切正常?

暈,原來PCB也不一樣啊,搞了半天我們都以為是同樣的東西呢.把你的PCB傳上來看看吧

還是一個問題請教:主路輸出+5V-3A,加載5歐3W電阻,理論分析電流應是1A才對,為何電源輸入總電流只有440MA呢?
注:特別強調,電源輸入直流24V非交流220輸入.

可以串接保險管!接反只燒保險的!

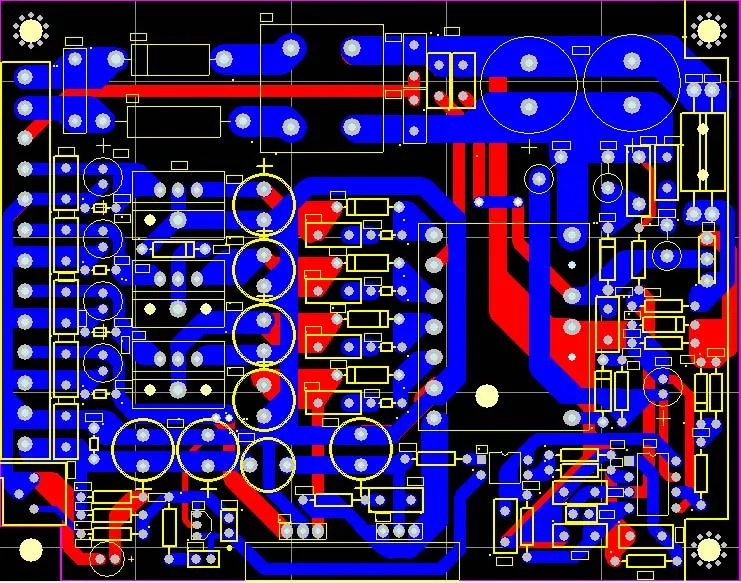

正常板PCB圖沒有了,只有故障板PCB圖了,等上傳...500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1137997967.jpg');}" onmousewheel="return imgzoom(this);">

把R48去掉試試看!

你的3843離mos太遠了點吧,mos離變壓器也遠啊,3843的地應該單獨回到電容去
