TL494 12V轉270V不工作

各位大俠幫幫忙看一下如圖

的電路哪里有問題 ，，12V供給它不工作

全部回復(38)
正序查看
倒序查看
2011-06-01 14:43
Q1Q2的BE加個4148，B接正端。
0
回復
LV.1
3
2011-06-01 17:34
@xzszrs
Q1Q2的BE加個4148，B接正端。
鐘工說的對。。。。。
0
回復
2011-06-01 21:44
@xzszrs
Q1Q2的BE加個4148，B接正端。
0
回復
LV.1
5
2011-06-02 09:13
@tvro
[圖片]
樓主，試了沒有 ??？
0
回復
jhs1984
LV.1
6
2011-06-02 10:05
@xzszrs
Q1Q2的BE加個4148，B接正端。

大師，，昨天試了，，我沒有12V的電源，，用10V和19V的來試了一下，，不行呢，，Q1Q2和TL494都發熱的很利害，，是不是一定要12V的呀，，等會我再找個12V的試試哦

0
回復
2011-06-02 20:12
@jhs1984
大師，，昨天試了，，我沒有12V的電源，，用10V和19V的來試了一下，，不行呢，，Q1Q2和TL494都發熱的很利害，，是不是一定要12V的呀，，等會我再找個12V的試試哦
按經典那張圖試驗
0
回復
LV.1
8
2011-06-02 20:14
@tvro
按經典那張圖試驗

忘記494工作電壓了。。

不過19v應該可以正常工作的啊

0
回復
2011-06-02 21:03
@
忘記494工作電壓了。。不過19v應該可以正常工作的啊[圖片]
電壓還是小點好
0
回復
314010
LV.6
10
2011-06-02 21:59
@tvro
電壓還是小點好

驅動錯誤，需要在q1

q2加4148或者由8050 8550組成的圖騰輸出

0
回復
jhs1984
LV.1
11
2011-06-03 09:00
@
樓主，試了沒有啊？

       哇，，真的很感謝各位大師的幫忙，，小弟先謝過了，，剛才試了一下用12V的電壓輸入（有加4148了），，Q1Q2和TL494不會發熱了，，不過還是沒有輸出。我測了一下TL494的14腳5V輸出跟RT,CT也都有電壓輸出，MOS管的DS也有輸出，不過次級還是沒輸出。

     變壓器是EE40的磁芯，初級5Ts，次級150Ts,,變壓器這樣有問題嗎，還有12V電源斷開的時侯，有聽到“嘰”的一聲，好像是放電的聲音一樣。

      現在這樣，還請各位大師再幫忙分析一下，，謝謝了

0
回復
jhs1984
LV.1
12
2011-06-03 09:03
@tvro
按經典那張圖試驗
大師，，經典那張圖是怎樣的啊，，能不能上傳給小弟看一下啊，，謝謝了
0
回復
LV.1
13
2011-06-03 09:26
@tvro
電壓還是小點好

感覺電壓一般在12-16V比較好，但是他這只是調試，問題應該不大

0
回復
chengpt
LV.5
14
2011-06-03 09:32
@jhs1984
大師，，經典那張圖是怎樣的啊，，能不能上傳給小弟看一下啊，，謝謝了

樓主可以先屏蔽1，2. 15,16.這兩個誤差放大器。先用2,15腳接5V電壓。1,16腳分別通過一個1K電阻接地。你還可以去點你后面的L1電感，因?yàn)槟闱懊嬉步?jīng)開環了，那L1就沒有多大意思。不知你有沒有示波器，如果有的話，先別接變壓器，直接上電后，看9.10腳是不是脈寬輸出?；蛴萌f用表量一下，9,10腳應該5伏左右的電壓，這些正常后再接MOS管與變壓器是一下，

0
回復
jhs1984
LV.1
15
2011-06-03 10:16
@chengpt
樓主可以先屏蔽1，2.15,16.這兩個誤差放大器。先用2,15腳接5V電壓。1,16腳分別通過一個1K電阻接地。你還可以去點你后面的L1電感，因?yàn)槟闱懊嬉步?jīng)開環了，那L1就沒有多大意思。不知你有沒有示波器，如果有的話，先別接變壓器，直接上電后，看9.10腳是不是脈寬輸出?；蛴萌f用表量一下，9,10腳應該5伏左右的電壓，這些正常后再接MOS管與變壓器是一下，
9，10腳有輸出5V的電壓，，我等下再試一下是不是脈寬輸出，，我變壓器按我上面講的EI40的磁芯，，不開氣隙的。后面L1用的是EI33的磁芯，，220Ts，，4mH，，這些不懂有沒問題
0
回復
jhs1984
LV.1
16
2011-06-03 17:29
@chengpt
樓主可以先屏蔽1，2.15,16.這兩個誤差放大器。先用2,15腳接5V電壓。1,16腳分別通過一個1K電阻接地。你還可以去點你后面的L1電感，因?yàn)槟闱懊嬉步?jīng)開環了，那L1就沒有多大意思。不知你有沒有示波器，如果有的話，先別接變壓器，直接上電后，看9.10腳是不是脈寬輸出。或用萬用表量一下，9,10腳應該5伏左右的電壓，這些正常后再接MOS管與變壓器是一下，

多謝各位的熱心幫助，現在有輸出了（先前是地線沒接好），，不過變壓器的噪音好大啊，，各位大俠再幫忙看一下反饋是不是哪里有問題。。

還有就是我加了15W左右的負載上去，，MOS管的發熱太利害了，，而且是一個會，，一會不會，，奇怪，，請各位老師再幫忙指點指點小弟了，，謝謝了

0
回復
2011-06-03 22:41
@jhs1984
大師，，經典那張圖是怎樣的啊，，能不能上傳給小弟看一下啊，，謝謝了

0
回復
2011-06-06 10:56
@tvro
   [圖片]

用倍壓電流達的到不哦，可以電魚么

0
回復
2011-06-06 18:52
@三價元素
用倍壓電流達的到不哦，可以電魚么[圖片]
可以
0
回復
2011-06-06 22:34
@

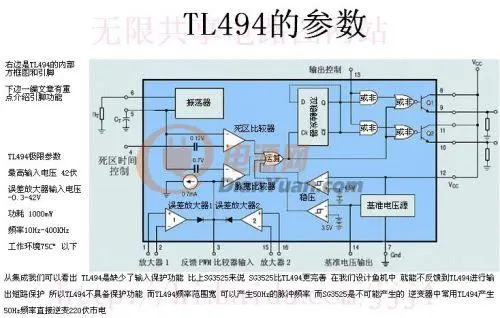

忘記494工作電壓了。。不過19v應該可以正常工作的啊[圖片]

0
回復
2011-06-07 05:53
@逆變專家
[圖片]
0
回復
zjqwoaliye
LV.1
22
2011-06-13 15:48
@tvro
可以[圖片]
是做打魚器的，
0
回復
2011-06-13 20:36
@zjqwoaliye
是做打魚器的，
0
回復
LV.1
24
2011-06-14 11:32
@tvro
[圖片]
0
回復
2011-06-14 21:14
@
[圖片]
0
回復
2011-06-18 09:13
@tvro
[圖片]

EGS001驅動板手冊     純正弦波驅動板

EG8010芯片手冊 純正弦波芯片 功能全面，精度高



單TL494 DC-DC

單TL494 DC原理圖

0
回復
LV.1
27
2011-06-18 19:26
@發燒電子DIY
[圖片]EGS001驅動板手冊    純正弦波驅動板[圖片]EG8010芯片手冊 純正弦波芯片功能全面，精度高 [圖片]單TL494DC-DC [圖片]單TL494DC原理圖
不錯。。。
0
回復
2011-06-18 23:19
@發燒電子DIY
[圖片]EGS001驅動板手冊    純正弦波驅動板[圖片]EG8010芯片手冊 純正弦波芯片功能全面，精度高 [圖片]單TL494DC-DC [圖片]單TL494DC原理圖
0
回復
a364796575
LV.6
29
2011-09-06 09:24
@tvro
按經典那張圖試驗
能把那張經典圖發給我么  謝謝 364796575@qq.com
0
回復
a364796575
LV.6
30
2011-09-06 09:35
@發燒電子DIY
[圖片]EGS001驅動板手冊    純正弦波驅動板[圖片]EG8010芯片手冊 純正弦波芯片功能全面，精度高 [圖片]單TL494DC-DC [圖片]單TL494DC原理圖
打不開
0
回復
2011-09-06 10:35
@a364796575
能把那張經典圖發給我么 謝謝364796575@qq.com
網上多的是
