大家好啊,我也是這方面的新手,雖然看了很多有關資料,但還沒正式做過,現請各位大俠請教,先謝過.
我看見好多款充電器,象SONY、超霸、三洋,我測到他們充電時的電池電壓是1.4V~1.45V,跟他們在規格上寫的輸出參數相符..因此現在有疑惑
1.鎳氫電池的充電電壓不能超過多少伏特?
2.假如說這個電壓是1.4V左右.怎樣的電路+軟件才能做到符合這個電壓的同時也能保證電流在0.5C~1C,我用PWM把電壓控制在1.4V時我的電流就只剩下100mA了,怎么辦,是不是要用恒流源?
3.我用加強型8051做(有8bit ADC,PWM),電源可提供5V/2A,規格是:可同時充4節電池+電池包(2節串聯)或單獨充AA/AAA...
QQ:224135011
0755-83190434 李生
lijianqiang820508@126.com
求救,鎳氫充電器方案
全部回復(4)
正序查看
倒序查看
@yaokun
我手頭有一家電池廠鎳氫電芯的資料,提供的極限充電電壓是1.7V,注意,是極限電壓! 用不同的充電率,電池電壓的出現負增量時的電壓值是不一樣的. 我用0.4C充,0斜率點的電壓可以達到1.505V. 你選的IC精度太低了!
謝謝這位仁兄回帖,我用ADC采樣電壓為1.6V,那么說精度是1.6/256=6.25mV,我用累加次數來算應該可以解決吧..其實我
也考慮過換IC的,但8051的運算能力和指令還是挺不錯的
我只是這樣想啦,但我還沒做到這里,因為我沒解決問題2,請問你是怎樣把電壓控制在1.7V,又能保證有0.4C電流的呢?能不能提供參考電路,小弟感激不盡!
也考慮過換IC的,但8051的運算能力和指令還是挺不錯的
我只是這樣想啦,但我還沒做到這里,因為我沒解決問題2,請問你是怎樣把電壓控制在1.7V,又能保證有0.4C電流的呢?能不能提供參考電路,小弟感激不盡!
0
回復
@fashion_lee
謝謝這位仁兄回帖,我用ADC采樣電壓為1.6V,那么說精度是1.6/256=6.25mV,我用累加次數來算應該可以解決吧..其實我也考慮過換IC的,但8051的運算能力和指令還是挺不錯的我只是這樣想啦,但我還沒做到這里,因為我沒解決問題2,請問你是怎樣把電壓控制在1.7V,又能保證有0.4C電流的呢?能不能提供參考電路,小弟感激不盡!
如果你一定要用8位的ADC,單節充電只能用電壓0增量方式檢測,而且充電率不小于0.4C.如果用電壓負增量判斷,極可能過充.
關于電池電壓的采樣,我是在關PWM并放電一段時間再后測量的.充電時,電池阻抗,線路阻抗上會有壓降,你測得的1.6V估計是在充電時測的,那并不是電池開路時的電壓.
關于電池電壓的采樣,我是在關PWM并放電一段時間再后測量的.充電時,電池阻抗,線路阻抗上會有壓降,你測得的1.6V估計是在充電時測的,那并不是電池開路時的電壓.
0
回復
@fashion_lee
謝謝這位仁兄回帖,我用ADC采樣電壓為1.6V,那么說精度是1.6/256=6.25mV,我用累加次數來算應該可以解決吧..其實我也考慮過換IC的,但8051的運算能力和指令還是挺不錯的我只是這樣想啦,但我還沒做到這里,因為我沒解決問題2,請問你是怎樣把電壓控制在1.7V,又能保證有0.4C電流的呢?能不能提供參考電路,小弟感激不盡!
上傳一家電池廠的數據:
3．充放電極限電壓電流
環境條件:溫度,20±5℃; 濕度,45-85R%
性能描述:
a．最大可支持3.0C5電流充放電;
b．充電極限電壓:1.7V,放電極限電壓:0.8V;
c．推薦充電電流:0.1C5~0.5C5,
充電控制方法為:
0.1 C5充電16小時
0.2 C5充電7小時
0.3 C5充電4.5小時,-ΔV=10mV
0.4 C5充電3.25小時,-ΔV=10mV
0.5 C5充電2.4小時,-ΔV=10mV
推薦放電電壓:1.0V.

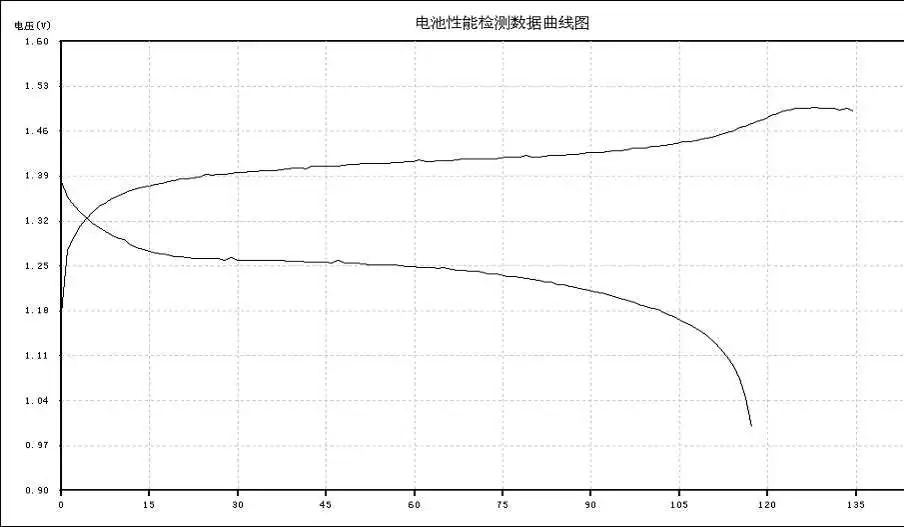

▼0.5C5充電(第9工步)0.5C5放電(第11工步)曲線圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1138095727.jpg');}" onmousewheel="return imgzoom(this);">
3．充放電極限電壓電流
環境條件:溫度,20±5℃; 濕度,45-85R%
性能描述:
a．最大可支持3.0C5電流充放電;
b．充電極限電壓:1.7V,放電極限電壓:0.8V;
c．推薦充電電流:0.1C5~0.5C5,
充電控制方法為:
0.1 C5充電16小時
0.2 C5充電7小時
0.3 C5充電4.5小時,-ΔV=10mV
0.4 C5充電3.25小時,-ΔV=10mV
0.5 C5充電2.4小時,-ΔV=10mV
推薦放電電壓:1.0V.
▼0.5C5充電(第9工步)0.5C5放電(第11工步)曲線圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1138095727.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
