反激電路DCM模式下震蕩的原因
全部回復(7)
正序查看
倒序查看
看看下面這一貼我的回答你就明白了。
“再談CCM和DCM模式”
http://bbs.dianyuan.com/topic/705820
"DCM斷續模式：變壓器磁能釋放完畢，或激磁電流下降到零，再延時后開關管導通。開關管電流從零開始上升，開關管電流為鋸齒波。在中間的延時段，前后級同時關斷，因輸出電壓門檻，關斷后還有少量能量未釋放完，在變壓器內部形成振蕩波，即VDS波形后肩低頻波（由于是分布電容與變壓器激磁電感與漏感的和形成的，故頻率較低。而尖峰電壓為分布電容與漏感形成的，頻率高）。"
0
回復
@edie87@163.com
正常現象，在開關管開關過程中都會有。你的圖上都寫明是由于變壓器和開關管等的一些寄生參數所引起的，不知道你有沒有看上面的說明。

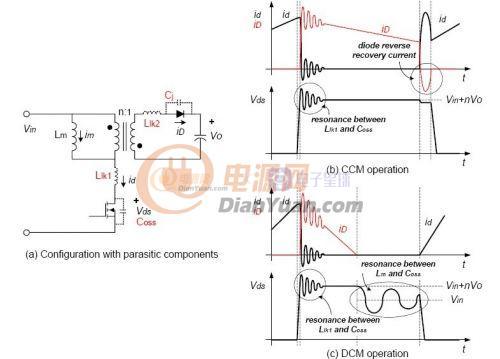

呵呵，我也看了，但是為什么是剛好在這個時候有這樣的現象發生呢？需要具備什么樣的條件呢？或者說，為什么剛好當Vds電壓達到nVo時Llk1和COSS產生震蕩呢？為什么剛好當變壓器二次側電感電流下降到0時Lm和COSS產生震蕩呢？
0
回復
@xgipm
看看下面這一貼我的回答你就明白了。“再談CCM和DCM模式”http://bbs.dianyuan.com/topic/705820"DCM斷續模式：變壓器磁能釋放完畢，或激磁電流下降到零，再延時后開關管導通。開關管電流從零開始上升，開關管電流為鋸齒波。在中間的延時段，前后級同時關斷，因輸出電壓門檻，關斷后還有少量能量未釋放完，在變壓器內部形成振蕩波，即VDS波形后肩低頻波（由于是分布電容與變壓器激磁電感與漏感的和形成的，故頻率較低。而尖峰電壓為分布電容與漏感形成的，頻率高）。"
我剛看了遍，還是有點模糊！上班又不好花太多時間看！我稍后再看一遍！有無這方面的資料？ 0
回復
