有現貨嗎?5K什么價格?!是否可以直接代換MC34262 ?功能差不多!

好象不同,L6562是CCM,33262是CRITICAL的.

有.

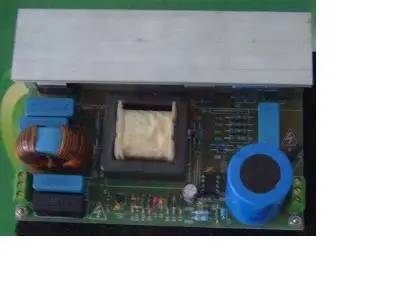

APFC樣機圖片500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1089869435.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1089870141.jpg');}" onmousewheel="return imgzoom(this);">

怎么聯系你?買一點試一下.

6562 is a critical mode pfc controller

用他作PFC(220V輸入)帶一個8W到45W可變負載,在輸出功率最低時出現不穩定的現象,輸出有振蕩,輸入的電流波形不穩,而同樣的電路,換成MC33262就沒事.不知如何解決?

tel:13798383106

可以由外部的電路設定盱DCM或DCM(正弦低電壓)+CCM(正弦高電壓).

你的誤差放大器的補償電路能否貼出來,這款芯片恒功率負載和恒電壓負載好像補償電路稍有不同

你好!請問LM6561和LM6562有什么區別.謝謝!
      具體體現在哪?公司正想用此類芯片!

其PIN8是VCC,為什么還要從T上的ZCD線圈上引個電容和二極管過來,難到是做自饋VCC嗎,還是做補償用的,

就是D8,D2,C5,R14的用處,有什么作用,能不能講解一下

L6562是6561的替代產品,6561開發的板子幾乎可以不做更改的上6562,6562有更好的功率因數和更小的諧波系數,芯片內部多了一個功能電路.外部特性也有一些小改動.

VCC供電啊

是L6561和L6562不是LM開頭

L6562現貨批量供應每顆芯片RMB:2.8元 TEL:0755-26501471

功率因數的簡介與應用

何謂功率因數?                      ■周光祖

大多數的電子電路的設計者在做電路設計的時候,幾乎都不曾考慮功率因數(Power factor, P.F.).而功率因數也僅只于在學校電子課程內P.F.=cosφ這個概念,而這個觀念只有在電流、電壓波形是理想正弦訊號,這樣的定義才成立;然而在真實的狀況下,大部分的隔離式的電源供應器(off-line power supply)都有一個非正弦波的輸入電流,這些電源供應器的輸入端皆使用一個橋式整流器和輸入濾波電容(如圖1所示).

當AC輸入電壓超過輸入電容兩端的電壓,才會產生輸入電流對電容充電,我們可從圖1看到在兩個電流峰值之間,負載吸引儲存在輸入電容的能量,而這個脈波電流的一次諧波有φ的相位落后,所以P.F.一定大于COSφ.根據歐洲IEC555-2的定義,對于主要的電源供設備有明確的諧波電流大小的限制.我們?nèi)绾味x功率因數呢?

實功(Real Power)

視在功率(Total Apparent Power)

若電流、電壓的波形皆是理想的正弦波,而電流波形落后電壓相位φ,所示功率向量可如圖2所示. 回到實際的的狀況下,電壓是一個理想的正弦波形而電流是一個非正弦波形,電壓波形的RMS值: Vpeak √2

而電流波形藉由富利葉轉換(Fourier transform)可以得到:

IRMS total=√I02+I12RMS+I22RMS+...+In2RMS 其中,I0是電流的DC成分,I1RMS是基波電流,其余是電流諧波;而對于一個純正的AC電流訊號I0=0,所以

IRMStotal=√I12RMSP+I12RMSQ+∞Σn=2In2RMS 而P=VRMS·I1RMS COSφ1,其中φ1是輸入電壓和基波電流的相位差,同理S=VRMS·IRMS total;

因此功率因數P.F.可利用下式得到:

我們再導入一個K參數,所以

K= =COSθ

其中θ是失真角(distortion angle),若IRMS total的諧波成分趨近零,則K 1.因此我們可做個結論P(yáng).F.=COSθ·COSφ1,而功率向量表示如圖3所示,我們可由圖解中更清楚了解彼此的關系.

功率因數的實際意義

功率因數為1有什么好處?我們可以從使用者和電力公司兩方面來探討;首先在一個115VAC的電源插孔,一般可供給15A的電流給負載,在這種條件下一個沒有功因校正(Power factor Correction, P.F.C.)電路的電源供應器(一般P.F.=0.6)其有效電流會從15A減至9A而已.舉例而言,一個電源插孔可同時供給4臺具有P.F.C.電路的電腦(280W)使用,但只能給兩部不含P.F.C.電路的電腦使用.而對于電力公司而言,虛功(Reactive Power, Q)和失真功率(distortion Power, D)是因?yàn)橹C波電流造成的,多余的功率損耗將減低電源網路的效率,而且電力公司必須使用較粗的電纜來傳輸電力;此外,諧波電流會造成電力污染,讓電力公司的電力控制較困難.在歐洲已定出EN60555和國際規范IEC 555-2來限制電源設備的諧波電流大小.根據筆者所知,歐洲對于燈具和大于70-80W的電器設備必須加裝P.F.C.電路才可以輸入,這項規定將在1998年施行,藉時號稱電腦王國的臺灣所產制監視器(monitor)、電源供應器(SMPS)...,皆必須有P.F.C.電路才能爭取更大的商機.

功率因數的基本操作原理

一個功率因數矯正器(Power factor Corrector)基本上即是一個AC to DC的轉換器,所以與轉換式電源供應器的架構相同,如圖4是一個基本的功率因數矯正器的方塊圖.

一個標準的轉換式電源供應器利用脈波寬度調變(Pulse Width Modulation)來調整輸入功率的大小,以供應適當?shù)呢?fù)載所需,脈波寬度調變器控制切換開關(通常利用Power MOSFET來達成)將DC輸入電壓切成一串電壓脈波,隨后利用變壓器和快速二極體將其轉成平滑的DC電壓輸出,這個輸出電壓隨即與一個參考電壓(這個電壓是電源供應器應該輸出的標準電壓值)做比較,所產生的電壓差回授至PWM的控制器,利用這誤差電壓訊號來改變脈波寬度的大小,如果輸出電壓過高,脈波寬度會減小,進而減小電源供應,使得輸出電壓回復至正常輸出值.

一個P.F.C.也是利用這個方法,但是加入一個更先進的元件使得來自AC電源的電流是一個正弦波并且與AC電壓同相位,此時誤差電壓訊號的調變是由整流后的AC電壓和輸出電壓的變化來控制,最后誤差電壓訊號回授至PWM控制器,也就是說當AC電壓較高時P.F.C.電路就從AC電源吸取較多的功率,反之若AC電壓較低則吸引較少的功率,如此可以減少AC電流的諧波產生.

主要的功率因數矯正器之拓樸結構

在圖5所示的拓樸結構中,boost結構操作在連續電流模式(也就是指在輸入端的電感電流在整個切換周期內是連續導通的),利用輸入電容Ci可減少切換時所造成的雜訊回流至AC電源,此外,boost電感只儲存一小部分的轉換能量(因?yàn)锳C電源在電感去磁期間也就是MOSFET在OFF期間仍持續供給能量),所以與其他拓樸結構相比,Boost拓樸結構只需較小的電感.

因此Boost拓樸結構是最便宜的P.F.C.解決之道,但是Boost結構不提供突波電流和短路的保護;buck/boost拓樸結構也是常被使用,它的優點是提供輸出、入的隔離和可調整的輸出電壓.

Boost電路的參數調整

這里就最常見的Boost P.F.C.(如圖6所示)做一些元件參數的探討:

·輸入電容Ci的值

·Boost電感Lb的電流漣波

·Boost電感和MOSFET的寄生電容

·操作頻率和頻率調變技術

1)輸入電容Ci值

跨在輸入電容兩端的雜訊正比于電流漣波的大小,而與電容值成反比.而輸入濾波電容Ci必須承受在MOSFET導通期間具有電壓漣波的瞬時輸入電壓,在最小額定輸入電壓VIrms(min)最差的情況將被發現,所以Ci必須符合下式:

Ci Kr

其中Kr是電流濾波系數,r= =0.02 to 0.08

而Ci的最大值將以不產生電流失真為原則.



2)在Boost電感的電流漣波

電流漣波是輸入電壓Vi,輸出電壓Vout,電感值Lb和切換頻率fsw的方程式,表示如下:

△i=

舉個例子來說,若Vi=300V, Vout=400V和Fsw=70KHz,設系統操作在連續電流模式(CCM),一般△i是1A,這也就表示Lb的值等于1mH.另一個假設若系統操作在不連續電流模式(DCM),△i約是6A,也就是說Lb=150mH.你將可從圖7看到這兩個不同電流模式的電感電流波形.

使用在連續模式所需的電感值大約是操作不連續模式的十倍左右,然而較低的電流濾波值表示可使用較便宜而有效率的鐵粉心(Iron Powder Core).當漣波電流大于1A時,較大的di/dt將導致集膚效應(skin effect)的發生,這表示操作在不連續電流模式需要較昂貴的ferrite鐵心.

在鐵粉心的最大磁通密度較ferrite鐵心大的多,這表示在DCM和CCM這兩個狀況下所須的電感大小是相同的,所以操作在連續電流模式下盡管所需的電感值較大,但是我們可使用較便宜的元件來控制較小的電感電流漣波.

3)頻率調變的技術

切換頻率可以是固定或是變動的;如果是變動的,切換頻率可能是被控制的或是在設定的范圍內自由變動,一個電路若使用變動的頻率將使EMI和功率損耗降低,但是電路結構較難去分析,且有時頻率特性很難去預測.

4)選擇切換頻率去符合功率元件

若固定的電流漣波,增加切換頻率將使boost的電感值降低,然而增加切換頻率將導致功率元件的功率損耗增加,在標準的boost P.F.C.電路,功率元件的導通損失比切換損失小,所以選用功率晶體的切換損失將限制切換頻率的增加,同樣地Boost輸出二極體的回復損耗的切換頻率也有同樣限制.

P.F.C.的操作

在功率因素矯正器動作時,必須保持下列情形:

1)電源的瞬時輸入電流要隨著電源的瞬時電壓而變動,以確保輸入電流是一個正弦波且與電壓同相位.

2)AC電源提供的方均根功率必須維持定值,即使是AC電壓有變動.這也表示當輸入的AC電壓減少時,AC電流必須增加.

3)不管負載如何變動,DC輸出電壓仍必須保持一定.舉例而言,若DC輸出電壓下降,則流經負載的電流必須增加至電壓回復為止.

大部分的應用中電壓誤差放大器對于輸入的AC電壓變化不能做任何補償,這是因?yàn)镻.F.C.的橋氏整流器輸出不是一個純DC,這個漣波是AC電源經過半波整流的高壓訊號是不能被穩壓電容給消除,而圖8所示我們可知控制IC有一個PIN做偵測此一漣波電壓的變化.

半波整流電壓變化和電壓回授的誤差電壓可調整參考電流的大小,隨后再與感應的回路電流做比較去控制PWM的輸出,最后產生一個閘極驅動訊號推動MOSFET.

常用P.F.C.的控制IC

市面上常應用在P.F.C.的IC有很多種,這里就SGS-Thomson公司的兩款I(lǐng)C-L4981與L6561做一些簡單的特性介紹并藉由一些測試的波形讓讀者更進一步了解P.F.C.的效用.

首先,L4981可控制Boost P.F.C.電路達到0.99的功率因數,在環球交流電壓輸入(Vac=85~265V)下,線電流的失真小于5%,而IC本身在順向回饋AC線電壓和負載變動時具有自動調整的功能,其他優點如低起動電流(一般0.3mA)、高電流的閘極驅動輸出、低電壓鎖定、過電壓及過電流保護,最后它有一個PIN來控制柔性起動的時間.由于功能較多所以有20PIN,一般多用于100瓦以上的電源系統中例如大尺寸的監視器、不斷電系統或者100瓦以上的電源供應器.

L6561是應小功率的P.F.C.電路而產生的,一般100瓦以下常使用它,因此它的設計以簡單方便著稱,相較于L4981,L6561只有8 PIN而本身是操作在不連續電流模式,在IC的內部有輸出過電壓保護、低起動電流和工作電流,而內部的起動振蕩器可在P.F.C.電路啟動時產生閘極驅動訊號.圖9(a)、(b)是由SGS-Thomson提供的L4981之200W P.F.C. Demoboard和L6561的80W P.F.C. Demoboard所測得的AC電流及電壓波形,在滿載狀況下功率因數皆大于0.99.

結論

當電路的體積大小和成本是你最大的考量,則P.F.C.電路是必須的;但是P.F.C.電路較傳統的SMPS的前級易產生較多的雜訊,所以在濾波電路的設計要多加考慮.倘若讀者對此深感興趣,可以上SGS-Thomson的Homepage去搜尋,網址是http://www.st. com.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1091488130.jpg');}" onmousewheel="return imgzoom(this);">

不知L6562的恒電壓負載的補償電路如何作?
因板子已按mc33262做好,我不想再添加其它電阻電容(板子上也沒空間),所以直接將補償電容接于1,2腳.見下圖



500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1091573762.jpg');}" onmousewheel="return imgzoom(this);">
