給大家有直觀的印象,先看一組視頻!

正弦波軟啟動過程11140430664.part1.rar1140430783.part2.rar1140430856.part3.rar

上傳大東西好慢,先發幾張照片吧!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140431205.jpg');}" onmousewheel="return imgzoom(this);">

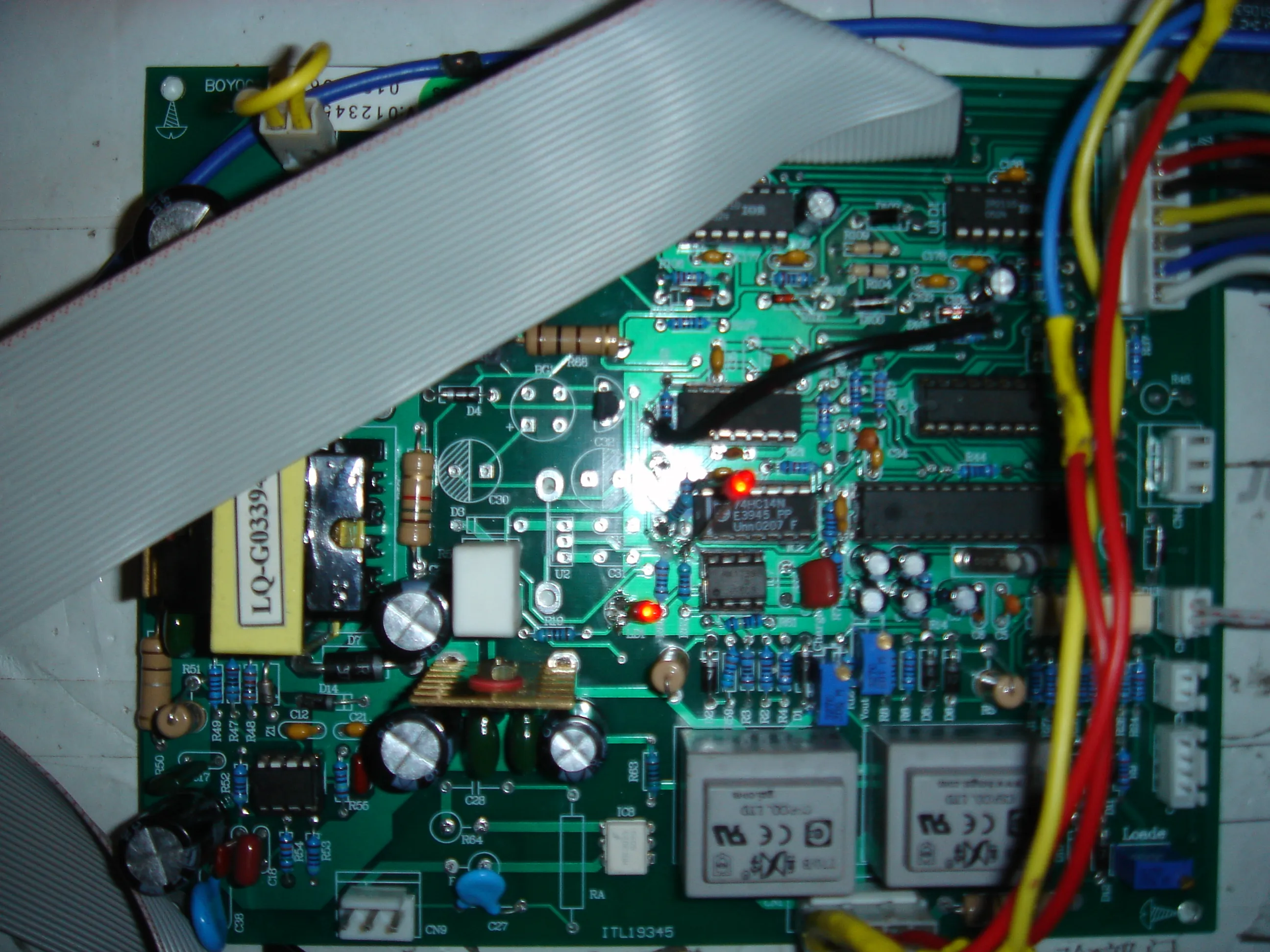

我設計的EPS主控制板,目前的第二代產品,第三代的雙CPU構架產品將隨后推出!

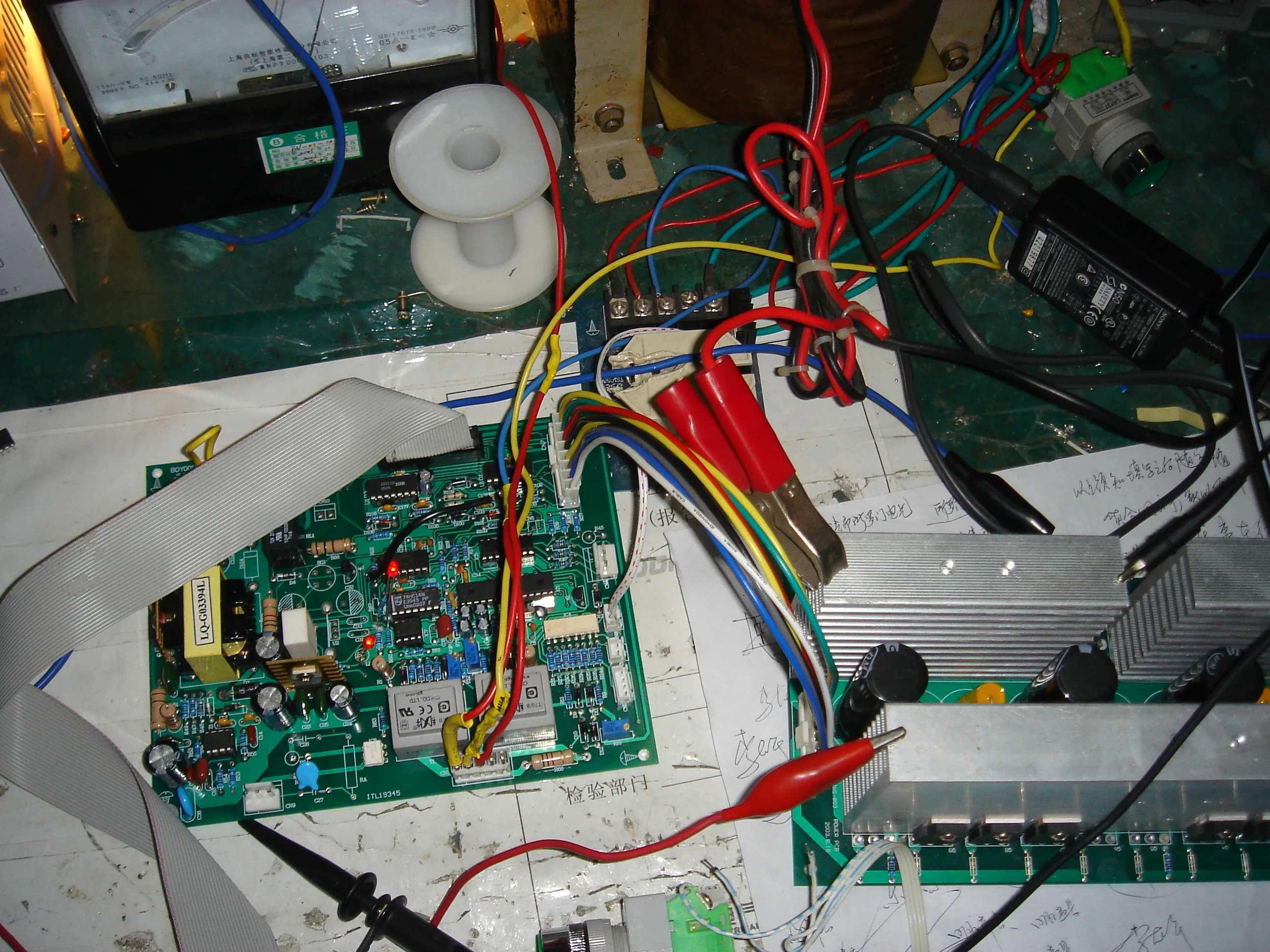

主控制板和功率板500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140431611.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140431875.jpg');}" onmousewheel="return imgzoom(this);">
好,現在大家看一下她的工作輸出波形吧

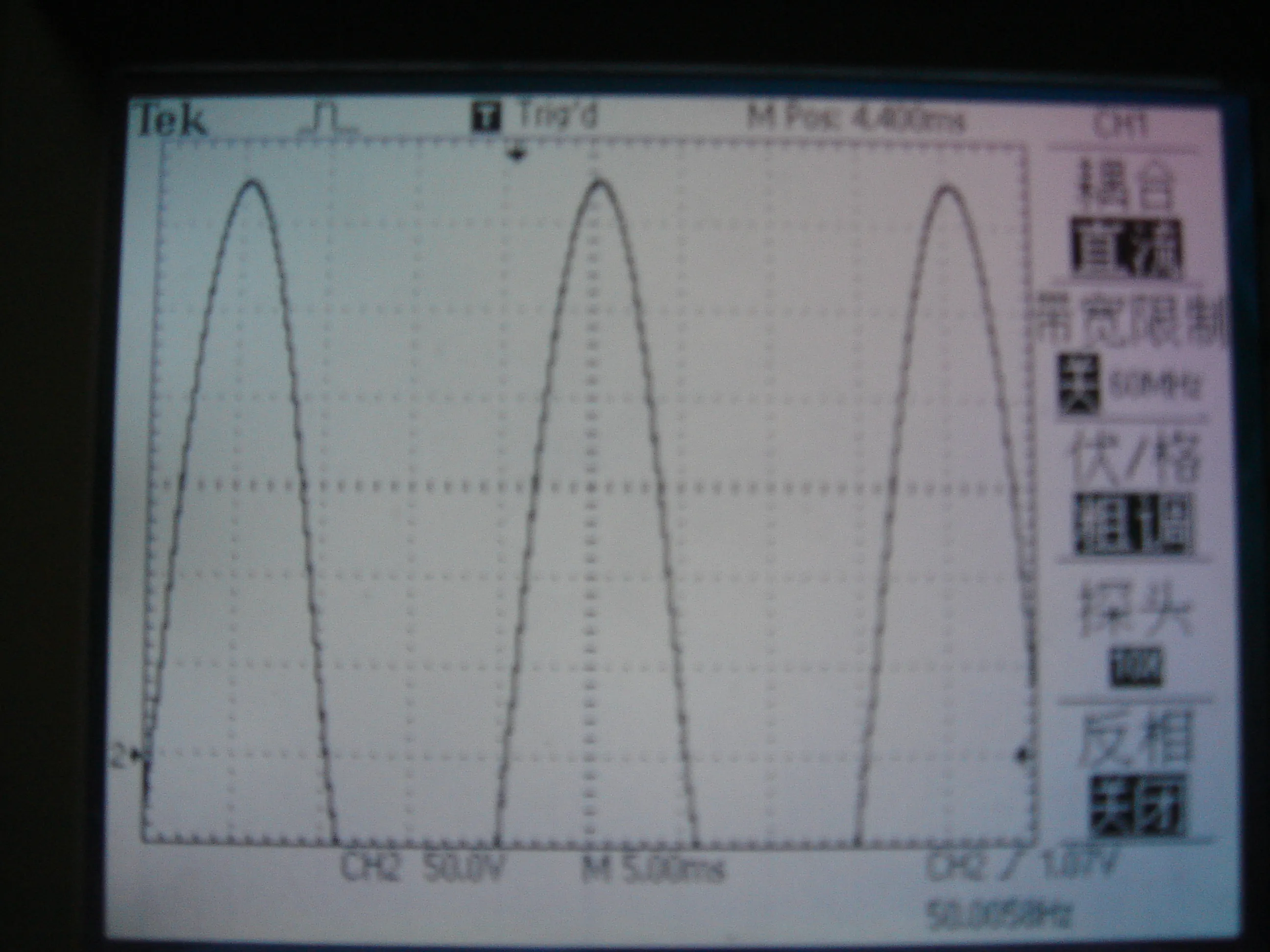

標準正弦波形,頻率50.0014~50.0058HZ,220V可調

設備無高壓探頭所以只能看到部分波形請見諒

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140432301.jpg');}" onmousewheel="return imgzoom(this);">

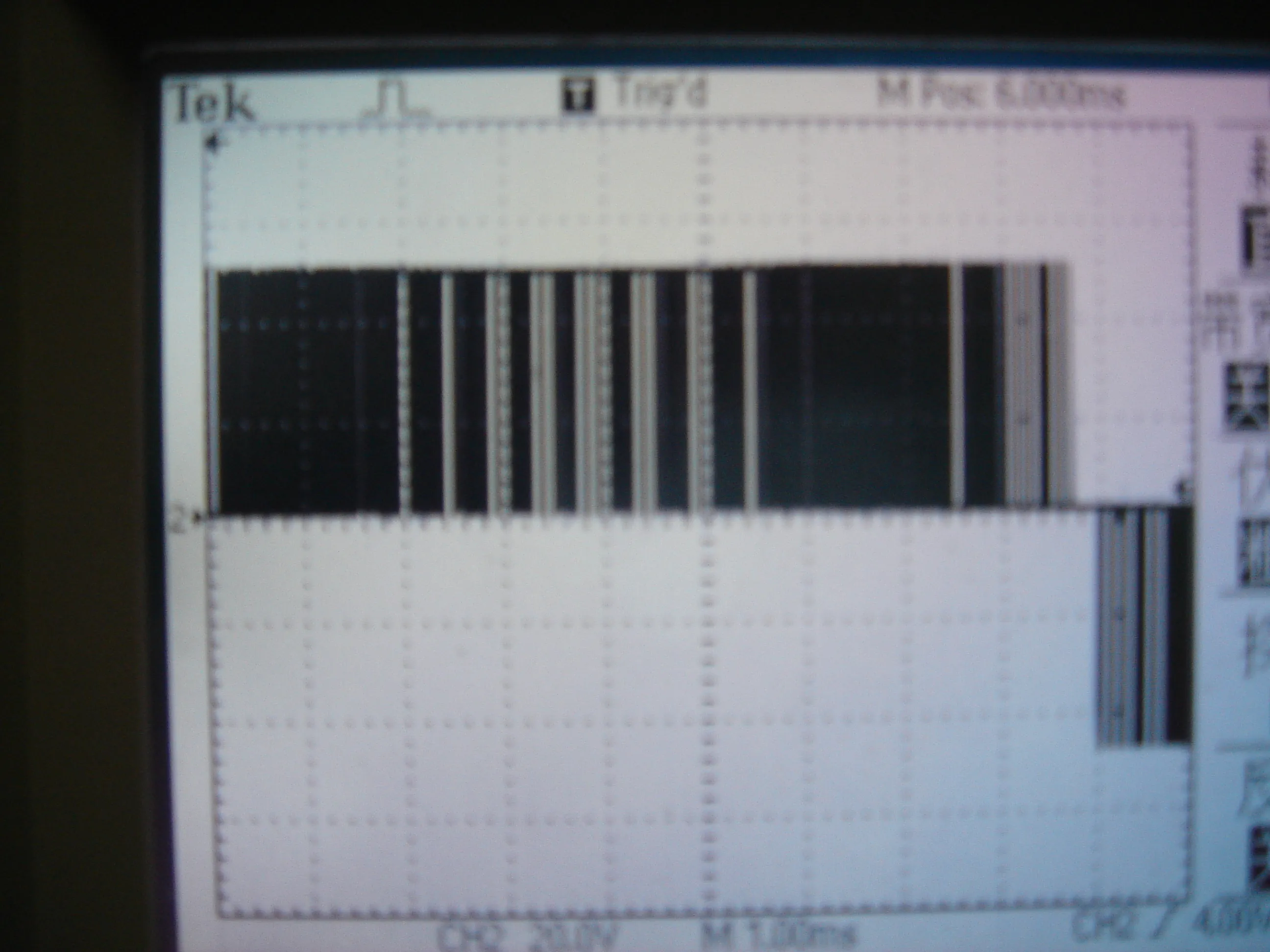

SPWM調制波形,載波頻率16KHZ,運算輸出直接由MCU產生.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140432535.jpg');}" onmousewheel="return imgzoom(this);">

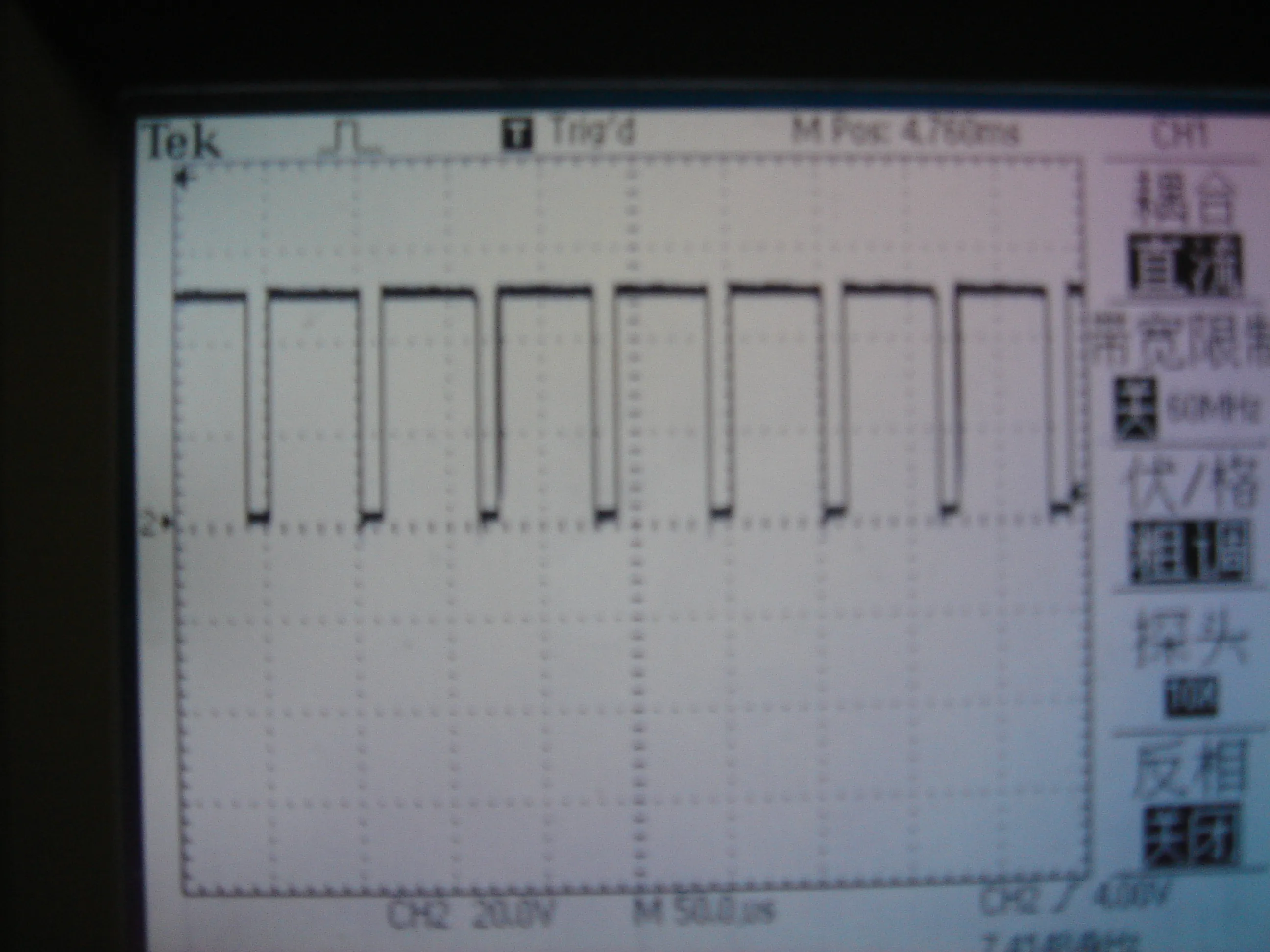

掃描加寬,看到的部分SPWM波(在逆變變壓器的原邊側)
可以看出基本無MOSFET開關產生的尖峰脈沖!

先做飯去了,還有很多感性的東西讓大家認識一下.接下來會討論根本性問題.頂一下吧!

視頻:帶小負載啟動過程
1140436402.part1.rar1140436618.part2.rar1140436747.part3.rar1140436890.part4.rar

視頻:SPWM啟動時的穩壓過程

1140437437.part1.rar1140437532.part2.rar

視頻SPWM的變化過程以及其死區
1140437806.part1.rar1140437941.part2.rar1140438077.part3.rar

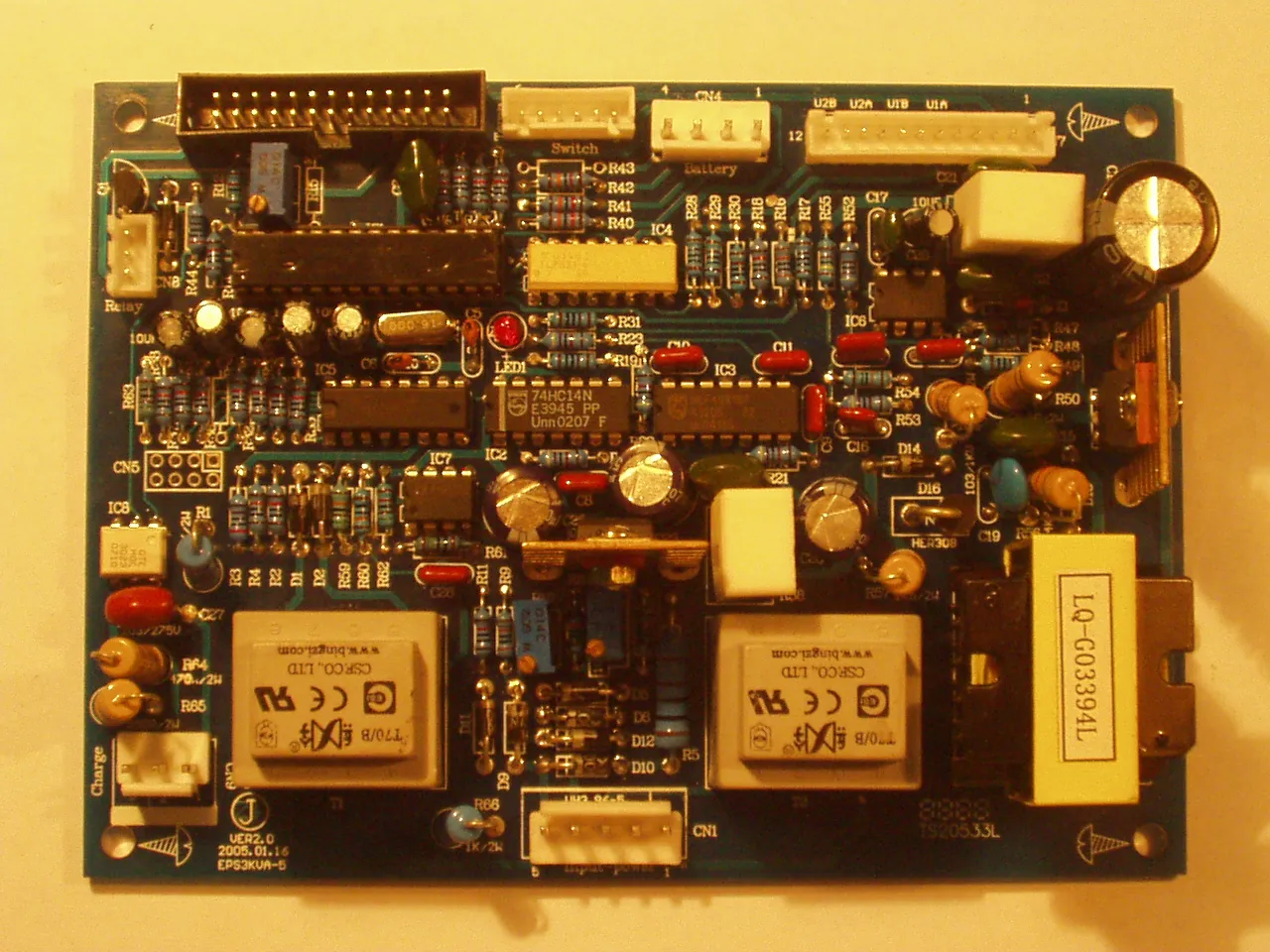

怎么跟我的差不多500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140438935.jpg');}" onmousewheel="return imgzoom(this);">

是柳市上園的嗎你有此機的程序嗎沒有可從我這拿如果是你自已用可已給你

視頻:綜合啟動效果1140438497.part01.rar1140438639.part02.rar1140438933.part03.rar1140439147.part04.rar1140439370.part05.rar1140439512.part06.rar1140439682.part07.rar

HT-PICC源代碼程序:

1140439998.part1.rar1140440136.part2.rar1140440760.part3.rar1140440809.part4.rar

謝謝,周工!
我設計的EPS在系統方案硬件思路上基本與你的相同.
但在PCB LAYOUT,以及整體功能與你的不相同.
軟件是我完全重新設計的C代碼程序.
機器的各種性能實踐我都會陸在此貼續推出的.
關于你設計的產品存在的一些問題與不足我們可以談?wù)?如果你愿意的話可以公開在BBS上交流,也可以通過QQ交流.
QQ27579653 zack
歡迎探討!

在原單位的東東我早已不做巳改了

有空多談?wù)勎业腝Q540982168

48V-3KW.可帶電動機直接啟動,逆變滿負荷加載退載沖擊系統可靠穩定運行!

你遇到的問題我可以幫助你

在接下來的幾個月里將推出我的第三代產品!希望有人支持我!

怎么沒人頂啊?

用8位單片機,SPWM的精度不夠高,用DSP2407A做三相的SPWM也很簡單,但控制的方式還是有講究的.

有沒有測試滿載時的諧波失真(感性負載)

你說的很對!
但通過實踐證明是達到要求的.
我正在考慮TI 2407的DSP,可以做到變頻控制.
控制算法電流和電壓雙環控制,軟件PID調節.
算法上是一個難點.

其實采用何種MCU,或DSP不是重點,關鍵是掌握控制算法極其軟件實現.

說到點子上了!控制策略我認為還是模擬和數字PID混合比較好.可以兼顧動態范圍及精度.當然,這是理論上的,如何實現是個難點.

呵呵,已有初步設想.實踐成功后我會公布結果的.
