應該是你的參數設置不對

你再重新計算一下吧

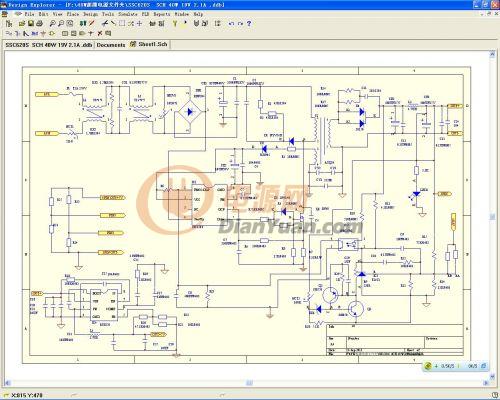

主要是你的NCT1,R2S和ZD1(看不太清具體的符號),就是Q3的B極那三個元件



Q2  E的連接不對吧，怎么只接到B?

對,沒看到這一點,應該要把Q2的E接到VCC或其它的供電電源.

同意樓上

你這個電路很有問題，首先是3樓說的，所以你的電路不自鎖，其次，你的三極管BE結在常溫情況導通電壓大概0.7V，但是在高溫情況下就會變?yōu)?.4V左右，所以你的過問保護點很是不準，低溫更別說了，再次，看你的電路有上下調，請問在電源上下調工作時不就觸發到過溫保護電路自鎖，要不就是不過溫保護。還有其他一系列問題。。。。
