請教各位,要做一個DC-DC電源:輸入電壓DC36V~72V，輸出DC48V/25A.用什么方案比較好呀?

請教各位,要做一個DC-DC電源:輸入電壓DC36V~72V，輸出DC48V/25A.用什么方案比較好呀?

全部回復(29)
正序查看
倒序查看
2011-10-29 18:22

推挽

0
回復
貼片機
LV.8
3
2011-10-29 19:43
@蒸汽機車
推挽
變壓器該如何設計呢?
0
回復
2011-10-30 00:13
@蒸汽機車
推挽

這么寬的輸入推挽可以直接整嗎？

0
回復
vagrant
LV.4
5
2011-10-30 00:36
建議考慮 有源鉗位反激.
0
回復
貼片機
LV.8
6
2011-10-30 11:33
@vagrant
建議考慮有源鉗位反激.
反激的話,整流二極管的損耗是不是占大頭呢?還有輸出濾波電容及紋波的問題...
0
回復
vagrant
LV.4
7
2011-10-31 10:15
@貼片機
反激的話,整流二極管的損耗是不是占大頭呢?還有輸出濾波電容及紋波的問題...
不好意思， 我看錯了   ，以為輸出是 5A
0
回復
cheng111
LV.11
8
2011-10-31 14:12
@貼片機
反激的話,整流二極管的損耗是不是占大頭呢?還有輸出濾波電容及紋波的問題...

這么大電流，沒有做過。正激諧振？移相全橋？

0
回復
貼片機
LV.8
9
2011-10-31 21:46
@javike
這么寬的輸入推挽可以直接整嗎？
看來看去,是乎只有推挽比較可行了,EE65,初級3T+3T,次級5T.不知可以么?可能主要還是MOS管不太好選擇,前端電流較大,耐壓要求較高...
0
回復
貼片機
LV.8
10
2011-11-05 22:57
再頂起來,希望大家來關注一下...
0
回復
貼片機
LV.8
11
2011-11-07 11:59
@cheng111
這么大電流，沒有做過。正激諧振？移相全橋？
用全橋硬開關可否?
0
回復
2011-11-07 17:11
@貼片機
再頂起來,希望大家來關注一下...
雙管正激交錯  或者硬開關全橋
0
回復
貼片機
LV.8
13
2011-11-07 17:20
@獨在水鄉
雙管正激交錯 或者硬開關全橋
我更趨向于用雙管正激交錯,但是硬開關全橋會更簡潔一些,可是全橋又要用到那個隔直電容,這個應用中電流比交大,那個電容估計不太好選...如果用電流型控制芯片,是否可以不要隔離電容?
0
回復
2011-11-07 17:23
@貼片機
我更趨向于用雙管正激交錯,但是硬開關全橋會更簡潔一些,可是全橋又要用到那個隔直電容,這個應用中電流比交大,那個電容估計不太好選...如果用電流型控制芯片,是否可以不要隔離電容?

雙管正激交錯,除了變壓器利用率比全橋低以外,其他的比全橋好弄,

正激的優點是   能夠自動均壓

全橋,變壓器用EE55就綽綽有余了

用雙管正激交錯,要2個EE42/20的變壓器

0
回復
czlw888
LV.7
15
2011-11-07 23:13
@獨在水鄉
雙管正激交錯,除了變壓器利用率比全橋低以外,其他的比全橋好弄,正激的優點是  能夠自動均壓全橋,變壓器用EE55就綽綽有余了用雙管正激交錯,要2個EE42/20的變壓器
關注
0
回復
貼片機
LV.8
16
2011-11-09 16:33
@獨在水鄉
雙管正激交錯,除了變壓器利用率比全橋低以外,其他的比全橋好弄,正激的優點是  能夠自動均壓全橋,變壓器用EE55就綽綽有余了用雙管正激交錯,要2個EE42/20的變壓器

謝謝,那就確定用全橋了.再請教隔離電容該選什么型號的呢?

0
回復
JEFF2011
LV.3
17
2011-11-12 17:26
@貼片機
謝謝,那就確定用全橋了.再請教隔離電容該選什么型號的呢?

不管你用什么線路，MOSFET那是必須的啦。我代理臺灣NIKO-SEM的MOSFET.需要關照一下

0
回復
2011-11-22 00:04
@JEFF2011
不管你用什么線路，MOSFET那是必須的啦。我代理臺灣NIKO-SEM的MOSFET.需要關照一下
全橋不需要隔直流電容,你可以參閱UCC3895的PDF應用圖,不需要隔直電容
0
回復
chenfabo
LV.2
19
2011-11-22 08:11
用3843也可以做
0
回復
2011-11-22 18:33
@chenfabo
用3843也可以做

1個3843能做48V 25A的輸出?

做夢去吧

0
回復
manmaxim
LV.2
21
2011-11-25 12:58
@獨在水鄉
1個3843能做48V25A的輸出?做夢去吧
用UCC3808，是可以的
0
回復
2011-12-01 21:55
@獨在水鄉
1個3843能做48V25A的輸出?做夢去吧
沒什么不能的吧
0
回復
cheng111
LV.11
23
2011-12-01 22:12
@貼片機
用全橋硬開關可否?
不行的，效率太低了。
0
回復
cheng111
LV.11
24
2011-12-01 22:12
@貼片機
謝謝,那就確定用全橋了.再請教隔離電容該選什么型號的呢?
LZ現在怎么樣了？
0
回復
2011-12-08 22:52
@貼片機
變壓器該如何設計呢?

0
回復
2011-12-08 22:55
@大林電源

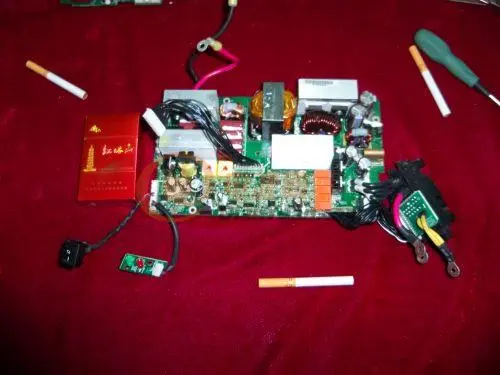

[圖片][圖片]

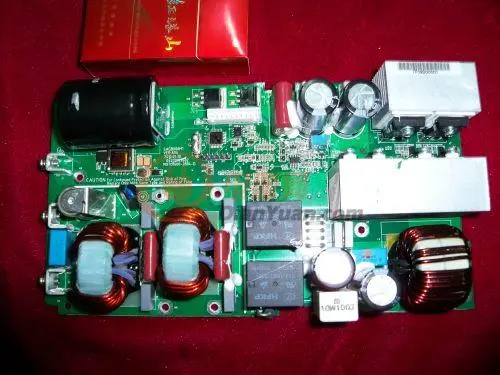

你參考一下艾默生生產！1600W基站電源模塊

RV1左邊是個立著的保險絲

DC/DC主控芯片!{UCC3895}

{80V6800UF}牛角電容有PIN成型90度的呀

那一排錳銅振{輸出電流檢測}

那個雙磁環不是PFC電感!BOOST電感!130的CORE

輸入是電壓DC38V-60V電

那個變壓器沒用BOBBIN



0
回復
2012-09-10 16:48
@貼片機
看來看去,是乎只有推挽比較可行了,EE65,初級3T+3T,次級5T.不知可以么?可能主要還是MOS管不太好選擇,前端電流較大,耐壓要求較高...

進來學習取經.

0
回復
2012-09-10 16:49
@cheng111
不行的，效率太低了。

頂一頂

0
回復
2012-09-10 16:51
@獨在水鄉
1個3843能做48V25A的輸出?做夢去吧

只是一個驅動嗎,可以解決的

0
回復
貼片機
LV.8
30
2012-09-10 19:40
@大林電源
你參考一下艾默生生產！1600W基站電源模塊RV1左邊是個立著的保險絲DC/DC主控芯片!{UCC3895}{80V6800UF}牛角電容有PIN成型90度的呀那一排錳銅振{輸出電流檢測}那個雙磁環不是PFC電感!BOOST電感!130的CORE輸入是電壓DC38V-60V電那個變壓器沒用BOBBIN[圖片]
師長這個電源太好了,有賣的嗎?給個鏈接吧...
