VIPER22A 15W 非隔離電源

各位好：

     小弟打算用VIPER22A電源驅動芯片做一款15W的非隔離電源，要求輸出電壓恒定在26V，接的負載是0.5W,150MA,5630燈珠.連接方式是4并8串。  請問各位這個芯片可以實現嗎？

   現將找的參考電路發上，其中輸出端的反饋網絡不是很明白？在這個電路中該怎么計算橫壓，以及限流電阻了？還請各位多多指教。小弟在此感謝。

全部回復(15)
正序查看
倒序查看
ljlde
LV.1
2
2011-10-30 13:20
更新。。。
0
回復
2011-10-30 18:04
@ljlde
更新。。。
電路呢？
0
回復
ljlde
LV.1
4
2011-10-30 20:51
@xieqingliang
電路呢？

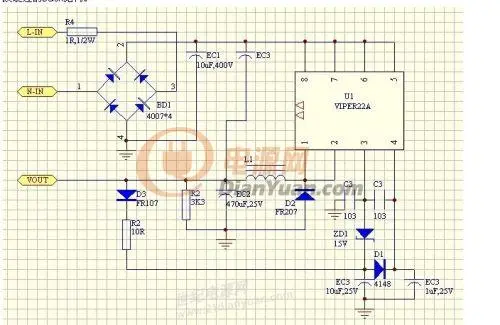

這是電路圖。請各位多多指教。

0
回復
ljlde
LV.1
5
2011-10-30 20:54
@ljlde
這是電路圖。請各位多多指教。

0
回復
ljlde
LV.1
6
2011-10-31 09:08
@ljlde
[圖片]
更新.
0
回復
ljlde
LV.1
7
2011-11-01 09:08
@ljlde
更新.
更新。
0
回復
rpoi1234
LV.7
8
2011-11-01 09:42
@ljlde
更新。

深圳市芯陽電子科技有限公司可提供22A



0
回復
ljlde
LV.1
9
2011-11-02 14:00
@rpoi1234
深圳市芯陽電子科技有限公司可提供22A[圖片]
更新。
0
回復
ljlde
LV.1
10
2011-11-03 09:11
@ljlde
更新。
更新
0
回復
RGBE1888
LV.5
11
2011-11-03 09:46
你的這個電路是電磁爐上常用的，3腳是穩壓反饋，4腳 是IC電源，你不能直接用，IC供電不要超過20V為好。
0
回復
ljlde
LV.1
12
2011-11-04 14:38
@RGBE1888
你的這個電路是電磁爐上常用的，3腳是穩壓反饋，4腳是IC電源，你不能直接用，IC供電不要超過20V為好。
 我用這個IC做15W非隔離,但就是IC發熱太厲害了。
0
回復
yahuu
LV.1
13
2011-11-04 16:09
@ljlde
 我用這個IC做15W非隔離,但就是IC發熱太厲害了。
可以做，但是方案還需要進一步優化，不然壽命沒法保證的。發熱太多。
0
回復
RGBE1888
LV.5
14
2011-11-04 23:51
@ljlde
 我用這個IC做15W非隔離,但就是IC發熱太厲害了。
應該是你的那個電感沒設計好，底下最好放一個大的焊盤，堆點錫
0
回復
humiaocan
LV.5
15
2011-11-05 08:18
@RGBE1888
應該是你的那個電感沒設計好，底下最好放一個大的焊盤，堆點錫

非隔離電源，最大的優點就是電路簡單，最大的缺點就是沒有阻抗變換的功能，非隔離電源按15w/26v*0.85的效率算。平均輸出電流為0.785A。峰值電流就更大了。場效應管的通態電阻為2歐，你算算看，能做到15w的功率嗎？

0
回復
2013-04-19 08:39
@rpoi1234
深圳市芯陽電子科技有限公司可提供22A[圖片]
求參數計算過程
