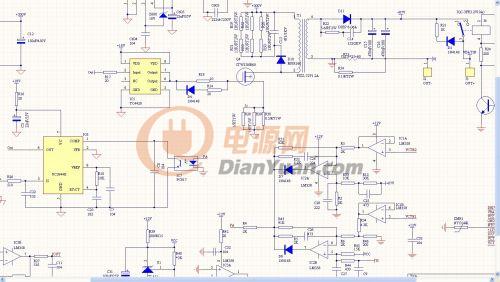

本圖為72V（最大電壓87V)1.2A反激電源的局部圖，正常工作電壓是22VAC下滿功率輸出，省去了輸入整流電路，12V輔助電源電路以及單片機外圍電路，電流采樣電阻只使用0.1歐的碳膜電阻，不采用上圖的錳銅絲。在低壓輸入60VAC的時候，按照設定值，本該輕載輸出78V0.02A的，但是有時候卻會輸出74V0.3A，而且很穩定，這個是不正常的現象，也無法再通過單片機在線標定電壓到87V了；采樣到得電壓卻是在小范圍的不停的跳動，占空比在0.5左右。

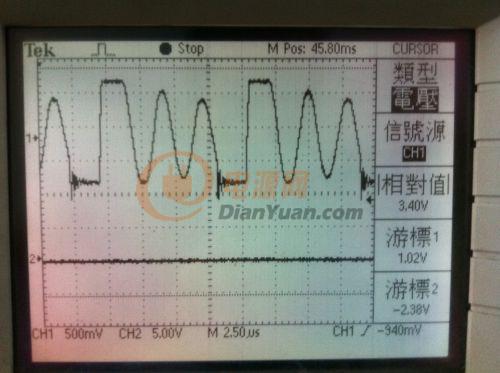

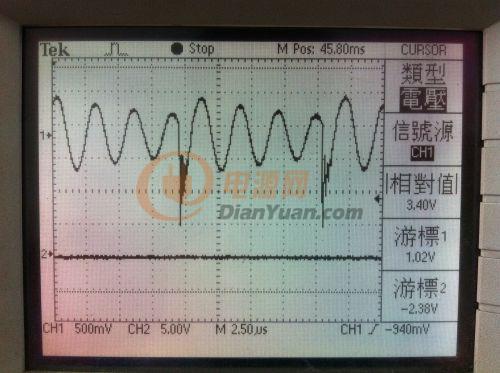

還是在低壓輸入60VAC的時候，當能正常輸出78V0.02A的時候，波形卻出現比較詭異的一幕了，如下兩個圖。下面第一個應該是對的變壓器次級波形圖，可是第二個下面的是怎么回事，占空比怎么變的如此的小，可是輸出還是78V0.02A一點都沒變啊。下面的波形都是用1:100的案頭測量出來的。
