圖呢？

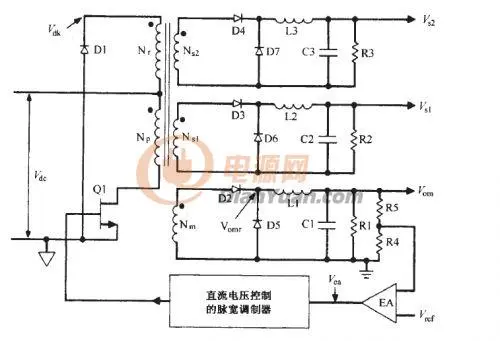

就是這一副圖了!沒有具體的數值，就只有一些標號。我是從書上拿出來的圖。

重新上傳一下啊，大家?guī)湍憬鉀Q問題啊 。

抱歉！

Nr是復位繞組，做磁復位用。像圖中的話，不能單純?nèi)サ暨@個繞組?？梢杂肦CD等復位電路來代替。如果沒有復位電路或者繞組的話，那么變壓器將會飽和，因而導致在MOS導通時電流過大，MOS管將燒壞！至于復位，自己再看看關于變壓器的磁復位吧。。。

如果去掉的話，正激變化器在實際應用中，將不能可靠地工作，原因是變壓器的勵磁電感在開關管截止時，沒有去磁回路所造成，最終的結果會導致變換器損壞等。為了讓正激變化器工作可靠，需要外加去磁電路。同時，去磁電路需要滿足一定的條件。

又從軍長這里學到知識了   也長見識了

Z版，下班啦。為什么頻率往高處跑?如何通過MOS自身電容復位?期待Z版的回答。

 能讓電感L1工作在不連續的工作狀態中嗎？這樣變壓器有足夠的時間去復位嗎？謝謝！



我認為是可以的！    復位由復位繞組來完成的，其復位時間和輸出電感的工作模式無關吧       只要占空比小于0.5就行，（1—D）這段時間用來復位

...
