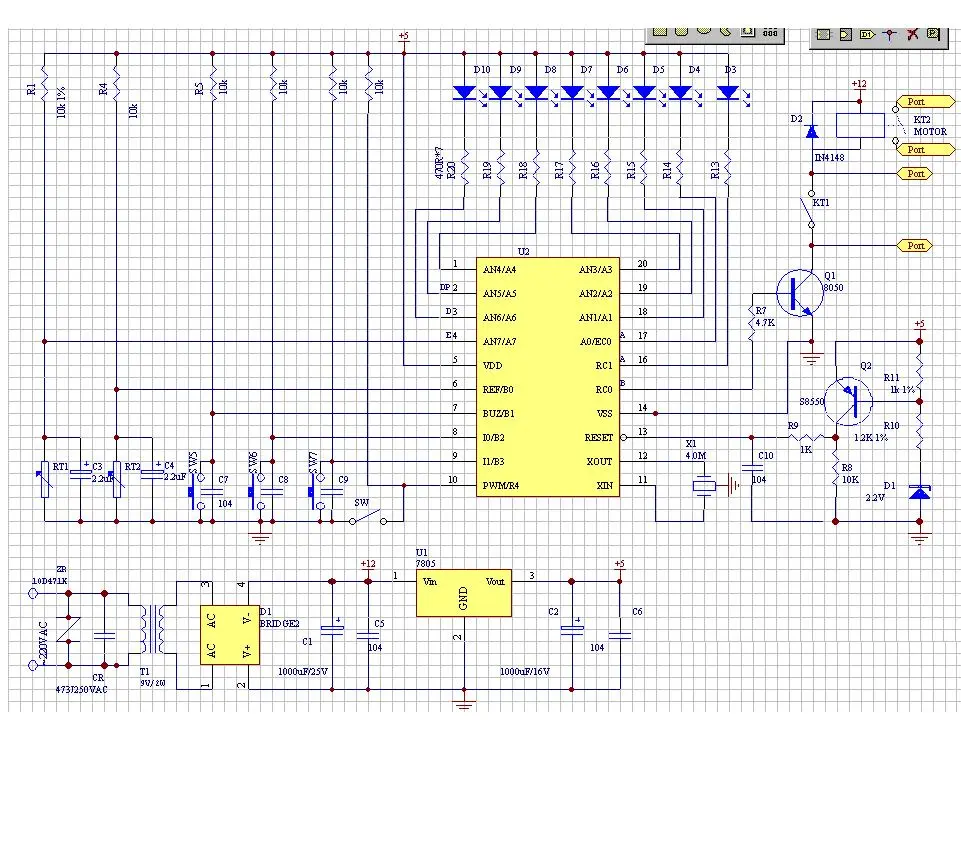

我有塊樣板,有一個不知道上面芯片型號,電路圖引聊如下:
(芯片背面有KOREA C02 字樣).
1 AN4/A4
2.AN5/A5
3.AN6/A6
4.AN7/A7
5.VDD
6.REF/B0
7.BUZ/B1
8.I0/B2
9.I1/B3
10.PWM/R4
11.XIN
12.XOUT
13.RESET
14.VSS
15.RC0
16.RC1
17.A0/EC0
18.AN1/A1
19.AN2/A2
20.AN3/A3
大家知道這芯片的型號嗎?
全部回復(11)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1141649895.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hailang778
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1141649895.jpg');}"onmousewheel="returnimgzoom(this);">
好象是holtek的單片機
0
回復
@hailang778
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1141649895.jpg');}"onmousewheel="returnimgzoom(this);">
干嗎的線路?電磁爐嗎?
0
回復
@hailang778
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1141649895.jpg');}"onmousewheel="returnimgzoom(this);">
這個器件的型號是GMS87C1202,這個電路可能是冰柜溫度控制器,我曾經用它設計過這種電路板.
0
回復
