PI LNK406EG做40V0.5A，效率85%左右，達不到88%要求

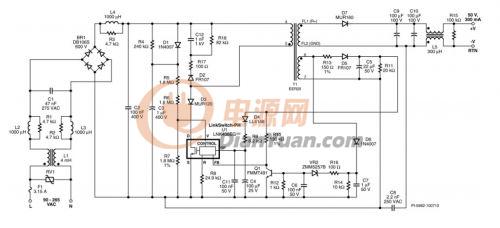

PI LNK406EG做40V0.5A，效率85%左右，達不到88%要求，希望效率能到達88%，不知在怎樣調試，請高手指點一下？電路圖:

全部回復(27)
正序查看
倒序查看
leo.xu
LV.7
2
2011-12-09 08:57
芯片和換壓器都換大一號
0
回復
anwg_cn
LV.5
3
2011-12-12 10:54
@leo.xu
芯片和換壓器都換大一號
換了lnk418eg也不行，變壓器在換就高了
0
回復
謝厚林
LV.12
4
2011-12-12 16:05
改變壓器結構，匝比應該會有效果哦
0
回復
anwg_cn
LV.5
5
2011-12-19 15:45
@謝厚林
改變壓器結構，匝比應該會有效果哦
謝工，我改了變壓器的匝數，效率還是在85%左右
0
回復
謝厚林
LV.12
6
2011-12-19 17:53
@anwg_cn
謝工，我改了變壓器的匝數，效率還是在85%左右
兄弟，只能聯系PI的代理，把產品拿到PI來調試一下。
0
回復
anwg_cn
LV.5
7
2011-12-22 14:47
@謝厚林
兄弟，只能聯系PI的代理，把產品拿到PI來調試一下。

改了一些元器件，效率可以在87%，還差些，嗨！

0
回復
謝厚林
LV.12
8
2011-12-22 16:59
@anwg_cn
改了一些元器件，效率可以在87%，還差些，嗨！[圖片]
好??！還差1%了。改好的輸出二極管
0
回復
zanxiaobo
LV.2
9
2011-12-23 17:03
@謝厚林
好??！還差1%了。改好的輸出二極管
hehe,祝賀你們，我的電流調不上去，達到200MA能亮，再往高，就閃。謝工，有沒有DEMO板的全套資料，請發我郵箱，cceng@163.com。謝謝！
0
回復
謝厚林
LV.12
10
2011-12-25 08:30
@zanxiaobo
hehe,祝賀你們，我的電流調不上去，達到200MA能亮，再往高，就閃。謝工，有沒有DEMO板的全套資料，請發我郵箱，cceng@163.com。謝謝！
哦！別人的是電流非常小的時候閃。
0
回復
zanxiaobo
LV.2
11
2011-12-26 13:14
@謝厚林
哦！別人的是電流非常小的時候閃。

好像是重啟，就是不知道，咋樣調。

0
回復
謝厚林
LV.12
12
2011-12-26 18:21
@zanxiaobo
好像是重啟，就是不知道，咋樣調。

兄弟，應該是干擾，改完layout在發上來。

0
回復
2012-01-04 12:08

兄弟，你的能做到85%了啊 我的只能做到80%的效率 還不知道咋提升到85%呢

0
回復
謝厚林
LV.12
14
2012-01-04 16:01
@清風阿呆
兄弟，你的能做到85%了啊我的只能做到80%的效率還不知道咋提升到85%呢
變壓器結構是三明治的嗎？什么型號變壓器？
0
回復
2012-01-05 20:17
@謝厚林
變壓器結構是三明治的嗎？什么型號變壓器？

是三明治 EFD25  我們做PAR燈內置電源 效率低 IC溫度就高  不安全啊

0
回復
謝厚林
LV.12
16
2012-01-06 14:52
@清風阿呆
是三明治EFD25 我們做PAR燈內置電源效率低IC溫度就高 不安全啊
那是！不過我們的效率也是三明治結構。
0
回復
anwg_cn
LV.5
17
2012-01-06 16:10
@清風阿呆
兄弟，你的能做到85%了啊我的只能做到80%的效率還不知道咋提升到85%呢

你的方案和我一樣的嗎？你可以聯系我，我們交流一下 QQ18625053，anwg_cn@163.com

0
回復
2012-01-31 10:06
@anwg_cn
改了一些元器件，效率可以在87%，還差些，嗨！[圖片]
20W能做到87%已經很不錯了.后面二級管用電流大的替換,VF小.
0
回復
jackbo
LV.2
19
2012-02-05 13:53
弱問下，你交流側的差模電感并電阻以及MOS的D端串D3有何好處？
0
回復
謝厚林
LV.12
20
2012-02-06 17:42
@jackbo
弱問下，你交流側的差模電感并電阻以及MOS的D端串D3有何好處？
防止MOS的反向電壓
0
回復
ykxiang_ok
LV.4
21
2012-03-09 21:37
@謝厚林
兄弟，應該是干擾，改完layout在發上來。
謝工，我在之前請教過你，我的問題是上電后負載電流有100多毫安，然后就開始往下掉，掉到70毫安時LED就開始閃爍，這也是受干擾嗎？
0
回復
livanfield
LV.5
22
2012-03-29 22:48
@謝厚林
防止MOS的反向電壓

MOS的反向電壓有什么危害嗎？

升壓PFC的MOS都會有反壓吧（輸入電壓接近0V的時候）？

0
回復
謝厚林
LV.12
23
2012-03-30 09:20
@livanfield
MOS的反向電壓有什么危害嗎？升壓PFC的MOS都會有反壓吧（輸入電壓接近0V的時候）？

PFC的mos怎么會有Vds振蕩呢？只有導通和關斷，導通時電壓為0V，關斷時電壓上升到輸入電壓。

這里的MOS就有Vor和箝位線路，當輸入電壓低時，會出現電壓低于0V。

0
回復
livanfield
LV.5
24
2012-04-09 22:53
@謝厚林
PFC的mos怎么會有Vds振蕩呢？只有導通和關斷，導通時電壓為0V，關斷時電壓上升到輸入電壓。這里的MOS就有Vor和箝位線路，當輸入電壓低時，會出現電壓低于0V。
圖中的D3能不加嗎？或者說Vds電壓為負有什么危害嗎？
0
回復
謝厚林
LV.12
25
2012-04-10 09:22
@livanfield
圖中的D3能不加嗎？或者說Vds電壓為負有什么危害嗎？
肯定要加，因?yàn)檩斎霙]濾波電容，輸入電壓會很低，Vor是固定的，如果輸入電壓很低時，Vor還是保持不變，Vds電壓會出現負壓，并且很高，需要用D3來提升反向耐壓
0
回復
liuyaf
LV.4
26
2012-05-06 11:00
@謝厚林
肯定要加，因?yàn)檩斎霙]濾波電容，輸入電壓會很低，Vor是固定的，如果輸入電壓很低時，Vor還是保持不變，Vds電壓會出現負壓，并且很高，需要用D3來提升反向耐壓

謝工，你好，請問一下LNK406EG能做到多大功率，我想用它來做一款30W的PWM調光電源是否可行，應該怎么做。請發一些關于此芯片的資料給我，郵箱：582594378@qq.com 謝謝！

0
回復
謝厚林
LV.12
27
2012-05-06 15:08
@liuyaf
謝工，你好，請問一下LNK406EG能做到多大功率，我想用它來做一款30W的PWM調光電源是否可行，應該怎么做。請發一些關于此芯片的資料給我，郵箱：582594378@qq.com謝謝！
出不了30w，你看一下規格，很多做15w
0
回復
謝厚林
LV.12
28
2012-05-06 15:10
@liuyaf
謝工，你好，請問一下LNK406EG能做到多大功率，我想用它來做一款30W的PWM調光電源是否可行，應該怎么做。請發一些關于此芯片的資料給我，郵箱：582594378@qq.com謝謝！
用lnk419來做30w
0
