說的太籠統了,引起自激振蕩的原因很多,建議觀測一下開關管的D-S波形再說

老兄,是不是低壓帶載能力差所致啊,以前我也曾碰到這種情況,你適當加大輸入端的高壓電容就可以試出來.

效率做到85%以上嗎?

可能性很大,如果電容容量不夠,低端是會出不來功率的

輸入電容已經很大了,68uF/400V.如果負載是接固定電阻就正常,而真正的負載是一下空載一下滿載,在100Hz變化

效率80%就可以了,因?yàn)檫@個產品要密封,變壓器溫度在85V時會超過100度,安規就會有問題

各位高手,是不是變壓器電感量450uH太高?

偶的意思是如果沒有85%就要想辦法提升效率,如果做到了還是變壓器溫升過高,我可以送些高效導熱軟矽膠片,將變壓器溫度導向外殼以過安規溫度,謝謝!

但是為什麼85V時和100V時溫度會相差十幾度呢?

可能是你的變壓器設計在100伏時已經達設計下線(DC-BASE),當?shù)?5伏時電流加大已接近磁餓和,造成溫度相差這么多,建議先用正牌大廠磁芯試機測溫升,謝謝!

這個電源日本客戶催得很急,誰能幫幫我?謝謝!

用的是TDK磁芯

你的電感并不低,相反的還可以適當調高一些,減小初級電流,你最好是用示波器監測一下MOS管的DS兩端的電壓波形,分析一下在低壓時的狀況,否則你找不到北的.

550uH,650uH都試過,沒什麼好轉,波形一下正常一下不正常變化

計算一下流過初級線圈的電流有多大,是否因?yàn)槌跫?jí)線徑過細,因?yàn)殡妷焊叩秃箅娏鲿?huì)增大.

初級0.35線徑

你仔細查查是否反饋回路有雜訊沒有?這樣的機會也是很大的,將高頻瓷片電容換小試試.

我把電路圖傳上,大家?guī)臀铱匆幌掠惺颤N問題?1143169922.ddb

R3:220K/0805?是寫錯了還是?

低壓的時候占空比大,可能會引起振蕩,建議加上斜率補償

85Vac 輸入時候,波形很亂,看看duty有沒超過0.5,電流型控制IC在duty超過0.5時,會振蕩.

是錯了,220K/0.5W

實際上波形占空比為0.45,還請指點!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143427233.jpg');}" onmousewheel="return imgzoom(this);">

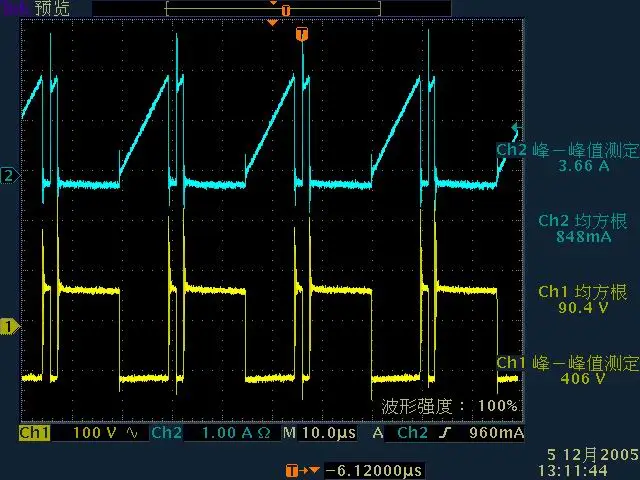

你的DS波形是不是這樣的?

很明顯得次諧波振蕩,duty明顯大于0.5,修改變壓器參數.或者加斜坡補償.

請上傳變壓器具體參數,必須重新設計變壓器.

請上傳變壓器具體參數,必須重新設計變壓器.

請大哥幫我設計一個變壓器.
  原變壓器參數為:
    NP=0.35*1P*40TS
    NS=0.4*2P*12TS
    NF=0.16*1P*7TS
    LP=450uH ±5%
    CORE:RM8 TDK
     謝謝!

不管三七二十一,先把圖數各加大1.2倍
再把電感量也相應放大1.4-1.5倍
試了就會有結果

謝謝
