復習一下干擾源,這個干擾源是最根本的干擾源,差模,共模,輻射都是由它產生動力.看這個帖子之前,最好看一下差模部分的帖子.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1090874098.jpg');}" onmousewheel="return imgzoom(this);">

共模EMI交流等效電路.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1090874256.jpg');}" onmousewheel="return imgzoom(this);">
C1的大小與漏極連接的面積跟正比,布板時減小漏極的面積是個好方法.漏極加個散熱片接源極可減少EMI高頻和輻射.C2是變壓器初次級的雜散電容,夾層繞法C2會很大,可能需要加屏蔽,C3是次級與地的等效電容,C2,C3一般遠遠大于C1,所以C3是主要的共模電流流通路徑.

CMG大師,好常時間不見了,好久沒有得到您的教誨了.

Y電容的作用:從次級到初級地線提供一個低阻抗回路,使流向地再通過LISN回來的電流直接短路掉,但由于Y電容非完全理想,次級各部分間也存在阻抗,所以不可能全部回來.還是有一部分流到地.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1090876117.jpg');}" onmousewheel="return imgzoom(this);">
共模電感的作用:增加共模電流部分的阻抗,減小共模電流.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1090876220.jpg');}" onmousewheel="return imgzoom(this);">

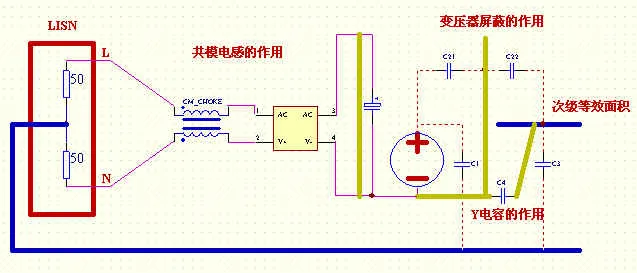

變壓器屏蔽的作用:把流向次級再到地的電流短路掉,讓它直接回到初級地線.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1090876319.jpg');}" onmousewheel="return imgzoom(this);">
一般電源功率較大時,這幾項措施要共同使用.

測量兩線干擾不平衡的原因:1)兩線的阻抗不平衡 2)空間干擾.解決方法是
     在前面加X電容,并且X電容的位置要靠近初級電源進線.當然如果干擾是
直接耦合到進線上,這是X電容也沒有作用,要改PCB布板.

  500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1090876807.jpg');}" onmousewheel="return imgzoom(this);">

好帖!
頂!

TKS!
加分．

我想問下,C1和C3在實際電路中是如何產生的??

太好了.謝謝大師.

很好,加分!!

任何干擾,它一定要回到產生它的源,不采取措施的話,只有通過空間分布,以場的形式返回,這個看不見摸不著的東西,就可等效為一個分布電容.其二,我想地和屏蔽室是接在一起的,測量時,無形之中就增大了分布電容.這是產生的原因二.從EMC的測試,是不是可以得出這樣一個結論?這里,我們把干擾叫做沒用的信號,無論該信號多強,只要這個信號局限于開關電源內部,不輻射、傳導到外面都是允許的!

三線輸入時,直接把地線和次級的輸出地接在一起如何?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1090937167.jpg');}" onmousewheel="return imgzoom(this);">
這個電容是時實在在存在的,不是等效的,但面積S除PCB線外,還包括漏極引腳對地的投影面積,變壓器對地面積等效一部分(等效的大小與變壓器的屏蔽處理有關).C3可以理解成PCB銅薄部分對地的面積形成的電容,其計算也是一樣的.

變壓器對地的問題:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1090939231.jpg');}" onmousewheel="return imgzoom(this);">

很安全啊.如果沒有其他要求.

我是指對抑制共模干擾是不是更好、更有利于EMC通過

是這樣,第三跟線與測量時的大地是連在一起的,加第三跟線以后,電源與地的距離是零了,即C3沒有了,C1也加大了,所以共模電流會加大,既EMI升高,共模電流的回流主要靠C4 Y電容.解決方法是從第三跟線加兩個小Y電容到L,N線,使小Y電容與LISN的50歐姆檢測電阻并聯.這樣初次級Y電容沒處理完的共模電流回從小Y電容分流,避免其全部流過50歐姆電阻.圖我就不畫了.

這算不算作弊?從理論上說我們只是騙了測試設備?

很多情況下,會把散熱器接地,那么不是增加C1和C3的值了么?

這與作弊有什么關系,我們也沒有騙設備,因?yàn)榇_實流到外面的電流小了.

散熱器是接初級的源極,既干擾電壓的地線,C1,C3的地是測試地,它是鐵板連接到大地的,不是一會事,這個你可能沒到過EMI測試實驗室看過,看過就不會有疑問了.

DX, 整流橋畫錯了

哈哈,調出來就用,還真沒注意.

c3與什么相關呢?

我指的是,有些電源會把散熱器接大地,也就是和機殼接在一起,這樣會有什么影響?

如果不采取其他措施,EMI會變差了.

上面不是有寫嗎“C3可以理解成PCB銅薄部分對地的面積形成的電容”,所以不問青紅皂白的把次級大面積鋪地不是好事情.

你指的流到外面的電流小了,是指流過測試地的電流小了嗎?
初級地與測試地是否也有等效電容?能不能說只要他們的電壓不同,是不連接的導體,我們都可以把他看成電容?只是容值大小,影響不同,有些不需要考慮.

如果增加法拉第屏蔽的話,應該可以消除一些影響吧.
俺的確沒有去過EMI實驗室,而且沒見過任何測試EMI的設備,嗚嗚~

你們不要光說很好啊
都理解嗎
難道沒任何想法嗎
cmg大師發表這些,我想不光是讓我們說好,他更希望有人參與, 能將這個題目延伸到一個更深的境界.不要讓cmg成為寂寞高手.
