請教一下494多路輸出的問題,急呀!!!

用494做的開關電源充電器,220VAC輸入,12VDC/1.5A輸出要求輸出兩路,并且兩路單獨控制.采用脈沖式充電方式,前段充電為恒流,第二段為涓流恒壓充電,分別對兩顆電池充電.請問一些用494可以做到嗎?
全部回復(21)
正序查看
倒序查看
lieren
LV.4
2
2006-04-19 10:02
自己先頂一下!!!
0
回復
no-admin
LV.8
3
2006-04-19 10:23
@lieren
自己先頂一下!!!
好象做不到
0
回復
lieren
LV.4
4
2006-04-19 10:27
@no-admin
好象做不到
哦 ,我只知道 做電源可以 但是要控制可能有點麻煩!
0
回復
lieren
LV.4
5
2006-04-19 10:29
@no-admin
好象做不到
不知道有沒有其他的可以實現 多路控制的呢!


等待中!!!
0
回復
no-admin
LV.8
6
2006-04-19 10:36
@lieren
不知道有沒有其他的可以實現多路控制的呢!等待中!!!
多路控制就要多個芯片了
0
回復
lieren
LV.4
7
2006-04-19 10:41
@no-admin
多路控制就要多個芯片了
什么芯片,控制起來容易嗎 ?不要告訴我再多加個 494 ,那可就麻煩了
0
回復
jackey
LV.5
8
2006-04-19 11:07
用494+324可以做到,但是兩顆電池須共地.反饋環和電源保護要做好,防止電路失控.
0
回復
lieren
LV.4
9
2006-04-19 11:38
@jackey
用494+324可以做到,但是兩顆電池須共地.反饋環和電源保護要做好,防止電路失控.
那樣的話 ,是有一定的風險,兩顆電池如果共地的話
0
回復
jackey
LV.5
10
2006-04-19 11:55
@lieren
那樣的話,是有一定的風險,兩顆電池如果共地的話
是的
隔離驅動也可以,不過控制起來要復雜一些
0
回復
qs7785yj
LV.9
11
2006-04-19 14:31
一定要用494嗎?
0
回復
lieren
LV.4
12
2006-04-20 10:08
@qs7785yj
一定要用494嗎?
那有沒有什么好的方法呢 !
    我以前用的是494做的,現在另一個客戶要, 但是要改一下  ,時間緊迫 ,不知道有什么更好的方案!
    謝謝
0
回復
qs7785yj
LV.9
13
2006-04-20 15:51
@lieren
那有沒有什么好的方法呢!    我以前用的是494做的,現在另一個客戶要,但是要改一下  ,時間緊迫,不知道有什么更好的方案!    謝謝
494要隔離驅動,用TNY或TOP的試試看.電源部分簡單許多了,至于成本你自己掂量.
0
回復
lieren
LV.4
14
2006-04-20 16:33
@qs7785yj
494要隔離驅動,用TNY或TOP的試試看.電源部分簡單許多了,至于成本你自己掂量.
現在時間比較緊,用那些到可以 但是還要系統的做實驗,可能時間上來不及
0
回復
qs7785yj
LV.9
15
2006-04-20 16:38
@lieren
現在時間比較緊,用那些到可以但是還要系統的做實驗,可能時間上來不及
電源反饋不從主電壓上取,類似于38系列的電源,每路單獨一個充電控制電路,可不可以?
0
回復
lieren
LV.4
16
2006-04-20 16:45
@qs7785yj
電源反饋不從主電壓上取,類似于38系列的電源,每路單獨一個充電控制電路,可不可以?
我也想過,前面可以,但是到494控制的地方就一個腳同時輸入兩路,那就不行了
0
回復
qs7785yj
LV.9
17
2006-04-20 17:01
@lieren
我也想過,前面可以,但是到494控制的地方就一個腳同時輸入兩路,那就不行了
什么兩路?你不妨將你的電路帖上來看看,能不能解決.光憑空說很難解決問題.
0
回復
lieren
LV.4
18
2006-04-20 17:12
@qs7785yj
什么兩路?你不妨將你的電路帖上來看看,能不能解決.光憑空說很難解決問題.
現在我是要改版,電路畫到這里就畫不下去了,就是兩路獨立控制的充電器,采用494和運放控制的電路
0
回復
lieren
LV.4
19
2006-04-20 17:13
@lieren
現在我是要改版,電路畫到這里就畫不下去了,就是兩路獨立控制的充電器,采用494和運放控制的電路

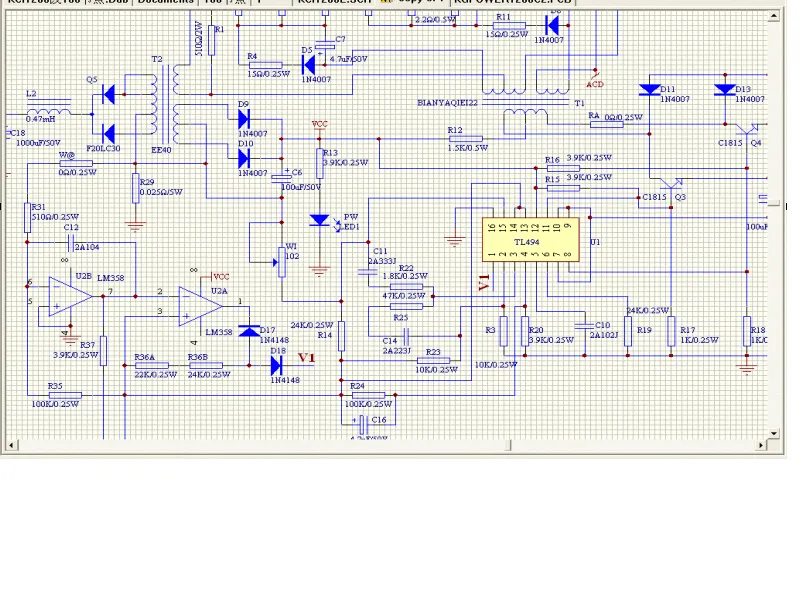

現在只能把單路的圖紙弄上來
0
回復
lieren
LV.4
20
2006-04-20 17:29
@lieren
現在只能把單路的圖紙弄上來
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145525274.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
qs7785yj
LV.9
21
2006-04-20 18:00
@lieren
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1145525274.jpg');}"onmousewheel="returnimgzoom(this);">
充電電路用兩套相同的電路,各管個的,只是電壓反饋要做好.
0
回復
no-admin
LV.8
22
2006-04-21 08:41
@lieren
什么芯片,控制起來容易嗎?不要告訴我再多加個494,那可就麻煩了
我經過認真思考,建議你用兩個DC-DC的IC,可以實現你要求的功能,線路也不會復雜,但是成本上面就不知道你能不能接受了.有構思好的電路,但是沒有實物!!!!!
