做個buck降壓開關電源，想找一個IC，不知道有沒有這樣的IC，多謝！

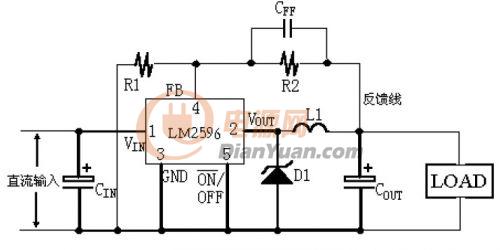

如圖所示的BUCK降壓電源，LOAD端的輸出電壓等于 VREF*｛1+(R2/R1)｝，因為VREF是固定不變的，我們通常的做法是改變R1或者R2阻值來改變輸出電壓，

但我現在有一種應用，需要IC有一個VREF腳，我人為的給這個VREF腳輸入電壓，從而改變BUCK的輸出電壓，而不是改變R1與R2的值來改變輸出電壓，

請問有這樣的IC嗎？



全部回復(14)
正序查看
倒序查看
ST偉
LV.2
2
2012-02-10 09:49
VREF對于的腳位為內部的個比較器,這個電壓都是固定的
0
回復
lxgmvp
LV.7
3
2012-02-10 10:02

有，cup供電不就是這樣滴？

0
回復
wuyuki
LV.5
4
2012-02-10 10:03
沒發現
0
回復
2012-02-10 10:18
自己搭個電路就行......
0
回復
88931399
LV.4
6
2012-02-10 10:19
@wuyuki
沒發現
用TL494做了
0
回復
hour
LV.6
7
2012-02-10 11:23
@qinzutaim
自己搭個電路就行......

想用現成的IC，怕自己搭的電路不穩定

0
回復
lxgmvp
LV.7
8
2012-02-10 13:03

類似這種控制方式NCP5380

0
回復
zq2007
LV.11
9
2012-02-10 13:09
@hour
想用現成的IC，怕自己搭的電路不穩定
這個LM2596就是你要的類型。還有LM2576 34043等
0
回復
hour
LV.6
10
2012-02-11 09:52
@88931399
用TL494做了

88931399你好，這個電路用TL494做的,改變V2的電壓（0-5 V）,能使OUT端的電壓發生變化嗎？多謝！



0
回復
88931399
LV.4
11
2012-02-11 10:51
@hour
88931399你好，這個電路用TL494做的,改變V2的電壓（0-5V）,能使OUT端的電壓發生變化嗎？多謝！[圖片]
可以的,貌似R5,R6阻值應該對調一下,R11的另一端應該接地才可恒流.
0
回復
hour
LV.6
12
2012-02-11 15:37
@88931399
可以的,貌似R5,R6阻值應該對調一下,R11的另一端應該接地才可恒流.

看出來了，謝老師

0
回復
hour
LV.6
13
2012-02-12 19:53
@88931399
可以的,貌似R5,R6阻值應該對調一下,R11的另一端應該接地才可恒流.

老師，我思考著將Q3改成MOS，有什么好辦法嗎？

0
回復
zq2007
LV.11
14
2012-02-12 20:14
@lxgmvp
類似這種控制方式[圖片]NCP5380
Diodes有一款可以滿足你的要求。
0
回復
hour
LV.6
15
2012-02-12 22:40
@zq2007
Diodes有一款可以滿足你的要求。
Diodes的什么產品噢，其實要求不高用494也能做
