1.工作原理

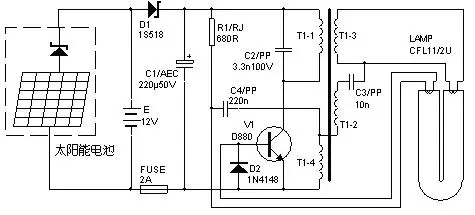

    圖中T1-1是變壓器的初級繞組,T1-4是反饋繞組,T1-2是點燈繞組,T1-3是燈管陰極預熱繞組,R1是振蕩管V1的啟動電阻,C3是燈管限流電容器,C4是振蕩電容器,D2是阻塞二極管,用于防止電源極性接反而損壞燈電路,為了提高效率,應選用正向壓降小的二極管,例如肖特基二極管.
    通電后,電流經R1流入V1的b極,使振蕩管導通,于是變壓器的原邊線圈T1-1加上電壓Ui,同時在基極驅動線圈T1-4上也產生電壓,這是使V1進一步導通的正反饋電壓,所以V1迅速進入飽和狀態.在變壓器初級繞組中的電流隨時間線性上升.T1-3繞組的感應電壓給燈絲加熱,使燈管易于起輝,T1-2繞組向等管輸出功率,燈管中的電流由電容C3來限制.
    V1由導通迅速進入飽和期間,C4如同短路,V1飽和后,基極繞組Nb的感應電壓給C4充電,C4兩端電壓逐漸增大,充電電流則逐漸減小,當小到接近零時,V1就會脫離飽和而趨于截止.C4的充電電流繼續減小,V1集電極電流也隨之減小,當集電極電流小到不可維持導通時,在正反饋的作用下,使V1迅速截止.可見C4的充電時間決定了V1的導通時間.
V1的迅速截止使V1的基極處于負電位,因此V1仍處于截止?fàn)顟B(tài),于是開始了C4的放電過程.C4上的電荷通過T1-4、D2和R1放電,這時V1的基極電位就逐漸升高,當V1的Vb升高到約+0.5V時,V1將導通并進入放大狀態,于是正反饋過程再次產生,如此周而復始,電路就產生自激振蕩.顯然,C4的放電時間決定了V1的截止時間.
    在截止期間,變壓器內積蓄的能量全部送給燈管,此后變壓器各個線圈的電壓都為零,但V1可依靠啟動電阻R1的電流導通,并通過正反饋?zhàn)饔?再次完成全導通,如此不斷重復上述過程,不斷啟動振蕩.

2.電路計算
    V1的導通時間Ton就是C4充電所需的時間,改變C4的容量就可以改變V1的導通時間,此外還與燈陰極電阻和T1-4的感應電壓有關.在實際工程中,先對C4進行初步估算,最后由實驗來確定其電容量.電容C4可用下式進行估算:
   C4=(10~100)×(T/R1),式中:T=Ton+Toff,為振蕩周期時間,其中Toff為V1的截止時間.
    為了保證V1充分偏置,C4應取小些,但V1起振后,為了以基極反饋繞組上取得足夠的基極電流,保證V1管的持續導通,又希望R1大些,即這兩方面是有矛盾的.而事實上,要保證啟動特性的穩定,特別是在低溫度下V1的hFE要降低,或者元器件參數離散時,都應該保證能穩定工作.
    改善啟動特性最簡單的方法就是將燈管的鎢絲電極當作啟動電阻的一部分,串聯在啟動電路中.這樣一方面利用鎢絲的正溫度特性滿足電路的啟動要求,另一方面利用啟動電流加熱陰極,使燈管易于起輝.
    R1是V1的基極偏置電阻,為保證晶體管能充分飽和,應使:
    R1=(Ui/ic)× hFE(min) ,式中:ic-V1的集電極電流,hFE(min)-V1可能有的最小電流放大系數.
    由于燈陰極冷態電阻的差異,會使熱態電阻有較大的不同.此外,R1電阻值最后確定還應該考慮到輸出變壓器的磁化電流(磁化電流一般是額定電流的10~20%),所以也要由實驗來確定最佳值.

3.變壓器的計算
1.磁芯的選取
    S ? C = (Pi×106)/(2?f?Bm?j?η?km)
          式中: S-磁芯中心柱的截面積
                  C-磁芯的窗口面積
                  Pi-變壓器的設計功率
                  Bm=磁芯材料的最大磁感應強度
                  j-線圈導線的電流密度
                 η-變壓器的效率
                  km-窗口的填充系數

2.初級線圈的匝數     N1 = (Ui?T?δ×108)/S(Bm-Br)

            式中:Ui-直流電源輸入電壓
                  Br-剩余磁感應強度
                  T-工作周期
                  δ-脈沖占空比

3.點燈繞組的匝數
    N2 = 2Ulamp/(Ui-Vces)δ          式中:Ulamp-燈管的工作電壓                 Vces-晶體管的飽和壓降
4.加熱繞組的匝數
N3 = N1(Uk/Ui)           式中:Uk-燈絲的加熱電壓,低阻陰極取3.6V
5.反饋繞組的匝數
    N4 = N1 = (Uf+Uk)/Ui
         式中:Uf-晶體管基極所需的反饋電壓
    電路工作狀態的優劣,對產品的可靠性的影響是直接的.電路的計算是初步的,由于元器件性能的差異很大,最終還要通過實驗才能確定.


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145949142.jpg');}" onmousewheel="return imgzoom(this);">

頂!樓上朋友專業啊!

高手都懶得理這些低等問題,真的高不可攀

good!!!

我不認為靠人家提供參數．做得出IC電路的朋友很優秀．

本人想制作一個比較簡單的直流日光燈電路 ,我看這張電路就很簡單.
只是我想知道圖一中的三個電容,和電阻的數值是多少;和變壓器是用多大的磁芯.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/2337051199338376.jpg');}" onmousewheel="return imgzoom(this);">

電阻用1.5~3K 1/4W  三極管用 D882 (功率大的建議采用TIP41C)
電容C1  104/100V    C2  104/100v   C3 103/100V 滌綸(該電容可根據實際情況調整)
變壓器根據實際光源功率調整,20W的建議采用EE19
30~40W建議用EE25,磁芯建議采用正溫系數的.
輸出極(次級)電感量根據實際調整應該在20~30mH 范圍.
變壓器繞制時注意同、異名端.
