最近佛山的天氣一直都濕濕的，上班路上全是泥漿，幸好有部自行車，但是晚上下班或老婆上夜班就難受了，泥漿多還好說，路上黑燈瞎火的就怕沒看清楚就弄得一身都是泥斑，怪難受的。

想來想去就想給自行車裝個燈，手頭也有大把的燈，超薄HID燈，厚的HID燈，1W3W的LED燈，3528,5050,3014,3020還有鹵素?zé)艉芏嗪芏啵S后決定還是用LED燈杯改裝。感謝張工提供的5頭15W的燈杯，讓我更容易實施我的想法，

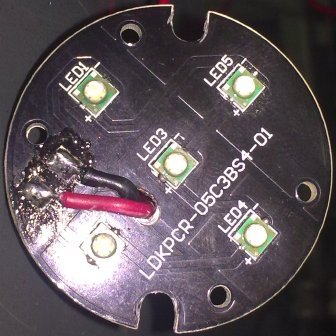

圖片：張工送的5頭燈杯

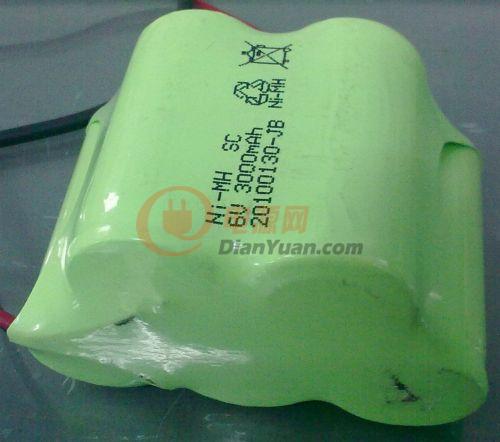

圖片：張工送的6V3A鎳氫電池

圖片：7.2V2200MA鋰電池板（圖片待傳）

原件清單：NE555+BR100N03（3.5MR）+BR432+SS34+節能燈小磁環2.5K+貼片電阻電容+16V47UF電解電容（圖片待傳）

電路圖：自行設計的NE555改版升壓恒流版本，驅動頻率100KHZ（請大家斧正）

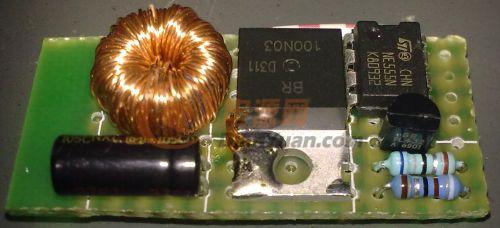

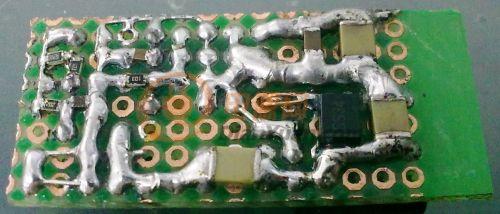

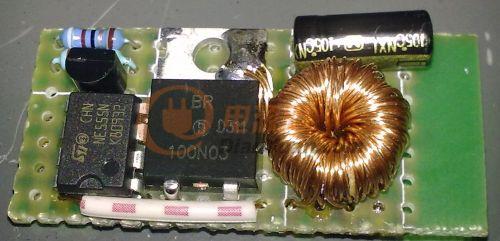

成品圖：20*40*10高密度洞洞板

測試中：

空載輸入電流22MA有點大，輸出電流312MA超穩定，輸出電壓15.87V，效率74.5%還算滿意【已經調試到79+】，沒裝16V47UF電解電容前測試空載最高有27.5V，但是磁環功率不夠，實際帶載估計最高也就7W以?xún)?nèi)，這可是很常見的小磁環哦，親，你見過的，測試過程中僅磁環有微熱。

張工送的燈杯是5頭700MA的，我只敢用312MA，因?yàn)樯崞鞑缓门w積大而且很重，況且自行車最長路程也就來回30分鐘還可以慢慢溜達吃個小吃什么的再瞅瞅靚妹什么的。

終極設想：效率達到78+以上，燈杯滿載30分鐘溫度不超過80度，洞洞板盡量做成圓形的和燈杯配套，想辦法不用電解電容，然后去車間要點什么什么的膠固化在一起，再套一小段PVC管。

升壓恒流驅動的效率大家一般是做到多少啊？看看我有沒有這個能力再掘NE555的潛力。

NE555一直以來都是IC界的神話，其巧妙的架構可以實現無數的應用，我本人也是非常喜歡用的，用來做DC-DC還是第一次，沒想到居然成功了。原來的方案是用兩個三極管和電感組成升壓恒流電路，但是溫度變化的時候恒流效果不好，現在用的是BR432，1.25V的靜態基準，30PPM內的溫漂可以忽略溫度的影響。
