PCB抄板流程：
第一步，拿到一塊PCB，首先在紙上記錄好所有元?dú)饧男吞?，參?shù)，以及位置，尤其是二極管，三機管的方向，IC缺口的方向。
第二步，拆掉所有器件，并且將PAD孔里的錫去掉。用酒精將PCB清洗干凈，然后放入掃描儀內，啟動POHTOSHOP，用彩色方式將絲印面掃入，并打印出來備用。
第三步，用水紗紙將TOP LAYER 和BOTTOM LAYER兩層輕微打磨，打磨到銅膜發亮，放入掃描儀，啟動PHOTOSHOP，用彩色方式將兩層分別掃入。
第四步，調整畫布的對比度，明暗度，使有銅膜的部分和沒有銅膜的部分對比強烈，然后將次圖轉為黑白色，檢查線條是否清晰，如果不清晰，則重復本步驟。如果清晰，將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP。
第五步，將兩個BMP格式的文件分別轉為PROTEL格式文件，在PROTEL中調入兩層，如過兩層的PAD和VIA的位置基本重合，表明前幾個步驟做的很好，如果有偏差，則重復第三步。
第六，將TOP。BMP轉化為TOP。PCB，并且根據第二步的圖紙放置器件。
第七步，將BOT。BMP轉化為BOT。PCB。

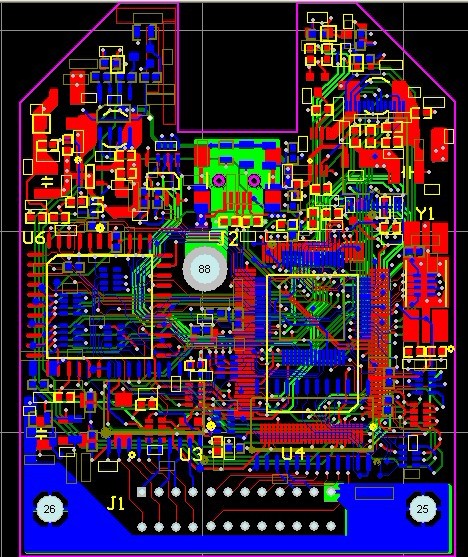

第八步，在PROTEL中將TOP。PCB和BOT。PCB調入，合為一個圖。
第九步，用激光打印機將TOP LAYER， BOTTOM LAYER分別打印到透明膠片上（1：1的比例），把膠片放到那塊PCB上，比較是否有誤。
PCB抄板報價：
按焊點計價：
PCB板層    單價    單價抄板時間
單層板    0.6元一個焊點    單價1天
兩層板    0.6元一個焊點    單價1-2天
四層板    1.0元一個焊點    單價2-3天
六層板    1.5元一個焊點    單價3-5天
八層板    1.8元一個焊點    單價6-10天
