是否采用top248y就可以了,可是我用PI設計軟件時,他選的是TOP250Y,各位DX怎么認為?

150w 的電源有功率因數的要求,基本上需要PFC電路. TOP片子的選擇要著重看散熱條件的限制.

我這個產品暫時沒有這樣的要求,所以我不采用PFC可以嗎?因?yàn)榱窟€是可以的,所以需要節省成本.

在PI的網站上有一個應用TOP249Y的工程報告(應用在PC主電源上的180W).但應用的拓?fù)涫钦さ?可供參考.
http://www.powerint.com/PDFFiles/epr31.pdf

正極和反激我知道在給變壓器副端傳遞能量時序不一樣,在做法上出了同名端不一樣外,其他的外圍電路一樣嗎?是否有這樣的DEMO發份給我可以嗎?zhangchuanyou@126.com,我們公司是生產專用伺服控制系統的,產量5K/m

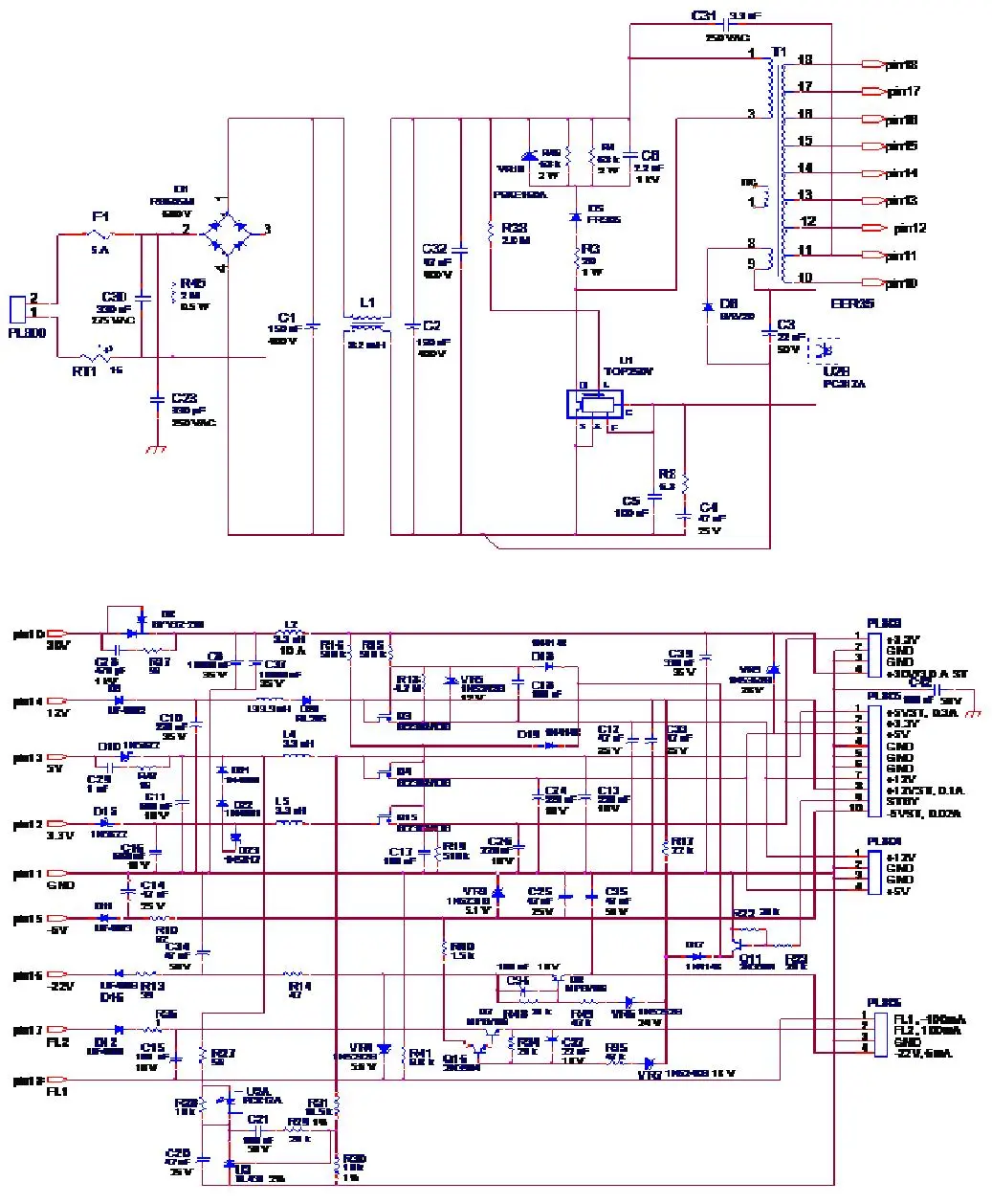

下圖是一個250瓦的電源,輸入165-265vac,TOP250Y,EER35的磁芯

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1147834204.jpg');}" onmousewheel="return imgzoom(this);">

斑竹,這個圖是否應該用文件的方式比較合理?估計大家都看不清楚參數吧?甚至連連接方式都看不清,感覺不好喲.

Vds用TVS鉗制在560V以下,這樣做正激還真挺少見的,不知道復位是否良好?

不好意思,原理圖我是從WORD文檔中拷貝過來的,不太清晰,現我附上原文檔,會好點
1147837675.doc

r45和C30是否組成一個RC濾波用的?

C30是X電容,屬EMI部分;R45是放電電阻,是安規上要求的

我感覺很奇怪,我設計的共模電感都是在整流之前,為什么這個電路在整流之后呢?這個共模電感我們認為是和兩邊電容相連成為π型濾波用的,這個電路在整流之后也是起這個作用嗎?

對,第一個電容相當于一個大的差模電容

復位沒問題,當輸入為265伏時DC電壓是380伏左右,560-380=180,而此時的占空比是0.2,只需95伏的平均電壓即可,此電路其實還有電容復位的成分,其半個諧振周期是7uS.

一般復位時間應該跟導通時間相當,而這樣的話復位電壓也等于復位電壓了,如果依靠TVS來壓低的話損耗是否很大?
除非寄生電容很大,這樣通過諧振才能夠獲得較好的效果,可是沒有看到外加的諧振電容,難道TOP的寄生電容特別的大?

請問有這樣的嗎? EMI 不知道怎么樣?

通過TVS復位的話,是將變壓器中的勵磁電流儲存的能量消耗掉,而諧振復位會反送回輸入,但附加的諧振電容會增加損耗.
至于你說的諧振電容,剛才以為是C4,沒注意到D7.

EMI當然好哪,這個大的X電容與共模電感的差模成分對差模信號有很強的衰減作用

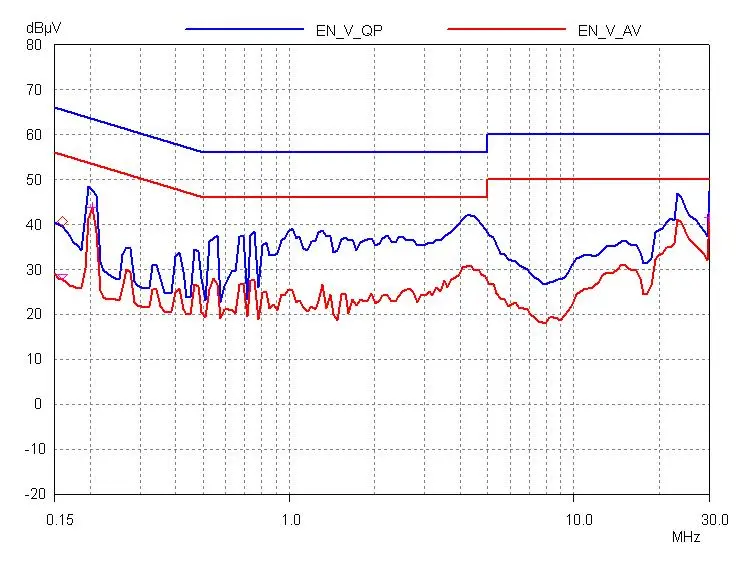

附圖就是這個電源的測試結果
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1147871280.jpg');}" onmousewheel="return imgzoom(this);">

因?yàn)檩敵龅碾娏鞅容^大我想采用全波整流,不知道反激是否可以,見圖,這個是從正激圖上考下來的,半波整流功耗太大,怎么解決?

1147873704.doc

說一下你的規格,輸入,輸出等

王老兄,這個電路復位的主體是LC復位,L當然是勵磁電感,C以C9為主體,C4,C10也參與,但容量小,不起主導作用,C4主要是抑制漏感尖峰.跟常見的LC不同的地方是C在次級.
D3,4,5主要是在輸出短路和起機的時候有作用,平時由于復位電壓達不到其穩壓值,基本上沒有作用.也就是在極限情況下做保護用的.

呵呵,有勞大師出來解惑了.
同意C9起主要諧振復位作用之說,不過從測試報告里面的Vds波形看,在110Vac輸入的情況下,Vds顯然能夠達到560V的電壓,也就是C9+C4+C10+Cds的總體作用并沒有能夠在Vds達到560V之前吸收完磁化的能量,也就是D3,D4,D5在每一個工作周期都有鉗制作用,這幾個TVS應該還是很熱的吧?

詳細看了一下報告,,確實D3,4,5有起作用.最關鍵是C4值太大了(遠大于次級電容反射過來的電容值),在1N5407關斷以前它參與了諧振,而TVS管的耐壓總和太低,使其消耗了歷次能量.不過從報告上看,只有1.5W,還可以接受.

輸出:24v5A,我想采用MUR1020做全波整流,這樣我們整流二極管消耗的功率小點.若采用半波整流我想采用MUR1520,這樣的話我們整流二極管消耗的功率就很大.
輸出:18V500mA
輸出:8V1A

輸入電壓:120V~265V
采用TOP248Y,反激

是的,1.5W不算大,不過這個損耗會跟變壓器的繞制工藝有關,C4參與諧振的時間比較短些,還有1N5407用在130KHz這么高的頻率還是有些擔心吧?
Q4和Q6的用法也比較有特色,在這里的具體意義是什么呢?

Q4,6的用法是有專利的,作用是使兩個電解的電壓保持平衡,而功耗又非常低.

呵呵,這個用法對待機功耗確實有幫助的.

請問兩個問題:
(1)250W用EER35,溫升是多少?
(2)各路的輸出電壓精度是多少?
謝謝!!

15V用做驅動電機要求比較穩,我看電機在故障時,需要在電流增加時電壓下降.不知你有什么看發.

可以考慮這樣做濾波了,好貼!!!
