本人仔細研究過冰版的恒流總結，感覺我用的恒流方案沒有什么問題，但是為什么總是不能恒流，輸出電流總是偏小，明顯跟設定不同，請問各位大俠可能是什么原因？恒流方案問題
本人仔細研究過冰版的恒流總結，感覺我用的恒流方案沒有什么問題，但是為什么總是不能恒流，輸出電流總是偏小，明顯跟設定不同，請問各位大俠可能是什么原因？全部回復(7)
正序查看
倒序查看
@taoyu2011

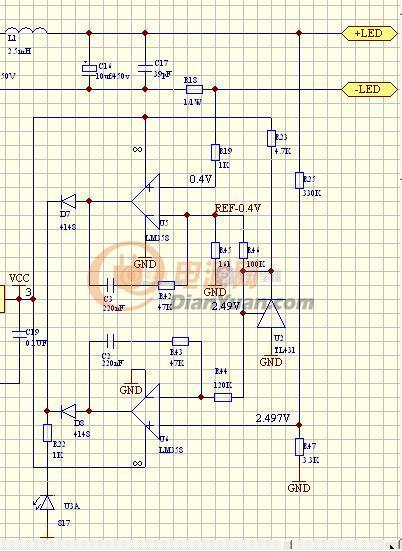

地是在采樣電阻的左邊，供電的次路輸出經7805穩壓出來的，表VCC的地方就是輸出的供電電壓，這個圖已經最大了，再大就看不全了。你點擊一下看圖片要大些
可以把運放電源改大點。10V都是可以的
主要考慮光耦驅動電流和動態范圍的問題
另外
這樣接法在動態的時候會對基準產生擾動
運放輸出改成拉動形式點亮光耦效果應該會有改善
0
回復
@米老鼠
可以把運放電源改大點。10V都是可以的主要考慮光耦驅動電流和動態范圍的問題另外這樣接法在動態的時候會對基準產生擾動運放輸出改成拉動形式點亮光耦效果應該會有改善
首先感謝米老鼠的意見，本方案是可以用，但你說的這種更好。在以后的設計中我會采用?，F(xiàn)在我的電流問題已經解決。但是新問題又出現了，我的電路的UC28810構成PFC加自行設計的諧振反激電路，現在加上PFC級有嘯叫聲，直接整流到諧振部分就沒有嘯叫聲。請大家分析一下可以的原因
0
