1N4007是用在前端做整流用,D1~D4,Fuse同時一起玩完,測試條件是input AC264V output 15V0.8A ,inrush current : 40~50A之間,後端的π型濾波C1:10uF,L1:550uH C2:22uF

1N4007 failed 在一開機就沒有輸出,是不是INRUSH CURRENT造成的?請大家指教.

如果你懷疑是浪涌電流造成的話, 可以慢慢將輸入電壓升高.我估計一個是二極管的質量不過關;或者后面電路出現短路.你先用調壓器緩慢加電試試.看后面電路能否工作.

可以先換一個好牌子1N4007,看看不良會不會明顯減少

1,我想浪涌不太可能,因?yàn)楹芏嗤負涠际沁@樣做的,并不會有什么問題,除非你的LAYOUT太靠近,有跳火情況.
2,懷疑是你的高壓電容質量有問題,鋁箔間有毛刺跳火高壓高流擊穿二極體.
3,1N4007都是塑封的,各廠商質量各有不同,建議換一品牌試試.
4,如果已生產好了的話,只能以多測試來做風險出貨了,請采購部與生產部與研發部還有業務部一起開會后簽名出貨.但測試的話一定要特別注意測試連續開機測試!再進行比平時多四個小時進行老化出貨!

   我想具體方案兄弟能議定得出來!

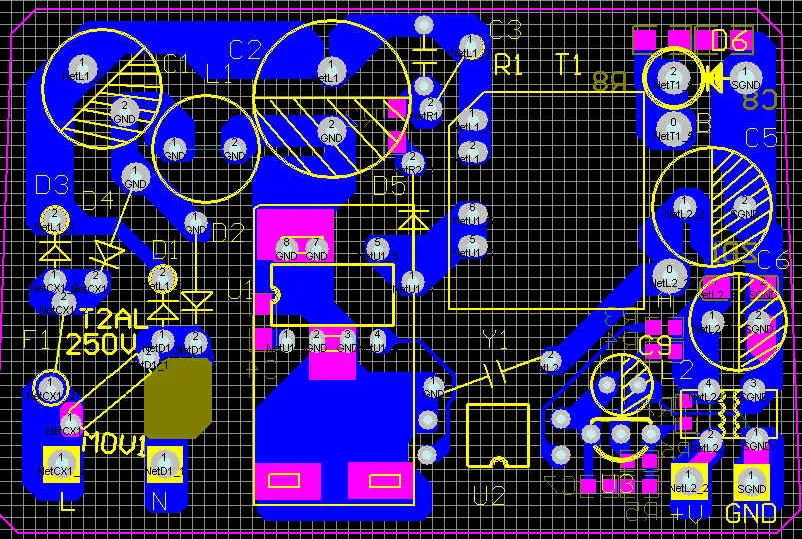

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148429641.jpg');}" onmousewheel="return imgzoom(this);">

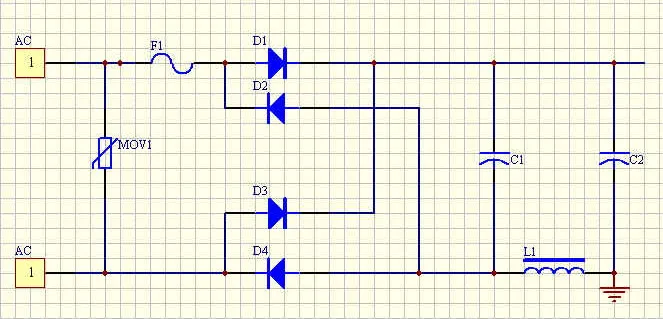

以下是線路圖:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148429779.jpg');}" onmousewheel="return imgzoom(this);">

最容易被擊穿是D2 D4兩個負邊,
用示波器測量的inrush current 電流25A左右,測試D2 D4上的瞬間電流同AC端的inrush current一樣大小,以下是我用TDS3012的示波器測試的波形供參考:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148430304.gif');}" onmousewheel="return imgzoom(this);">

我有將輸入電壓從0V慢慢上升,到了25V左右就會有輸出電壓正常,
而這些1N4007是在burn in 4hrs後再開機測試時發生的.

我們現在只要多測就會出現1N4007不良!

覺得是管子的質量問題.

常用的電路,換個牌子試試吧.

敢問大家在工作中有遇到這樣的情況嗎?

今天有到電容商那裡了解電容情況,有拿樣品(擊穿二極體之後的電容樣品)進X-RAY測試,電容沒有問題.

那就是二極體的問題了.黃兄能明天打我這個臨時電話嗎?我們聊聊.13405056636.我跟你聊聊,我現在出差在寧波.

我遇到過.換個牌子的就好了.

1N4007的浪涌電流是50A,你的電路中沒有限流措施,應在電源的輸入端加個6.8ohm線繞電阻.

原本從成本上考慮,在當初設計時,沒有加浪湧限流NTC電阻,因?yàn)槲覀儸F(xiàn)在只是12W輸出,我有看過別人在20W的就沒有加,所以.. 現在想加也有一點難,也只有看換一個品牌看看.

1n4007 Ifsm=30A

我覺得也是INRUSH造成的,其實你還要看看4007的I^2T參數.不用NTC,你用一個電阻也好啊!可靠性增加很多啦!

浪涌電流造成的可能性最大;
其次是你的二極管質量問題.

適當?shù)南蘖魇潜匾?如果不加限流,你可以做多次開機測試,會發現整流后的直流電壓不是交流的1.7倍關系,而是更高,譬如輸入AC265V,整流后應該375VDC左右,但實測有時候會達到470VDC.如果輸出空載,設計的反壓又過高,可能只能等炸機了.

我現在在維修也碰到過這樣的,市電初測是OK的.燒機是壞了,不但擊穿4007還將旁邊的1N4007引腳都給燒斷了.整流后的濾波電容都爆了.其他元件都不用說主要的晶體管都?jí)牧?郁悶....

主要原因來于INRUSH CURRENT,我之前有試過沒裝NTC時也壞整流管和C1,加上NTC 就好了

換philips的試試.

一般不會有這樣的現象發生
其實一般能說得過去的廠家生產的1N4007都不會出現這樣的問題
除非那個二極管廠家生產的東西特爛

你用的是哪家的1N4007?
以前我們公司再生產的時候也遇到過這樣的問題
可以說和設計或者方案還是有一定的關系的
像1N4007這樣的常用件應該不會出什么質量問題

AC265V,整流后會有470VDC嗎?

不加限流會,不信多做幾次開關機試一下.

非常贊成你的觀點,如果濾波電容大一點很容易壞整流管,建議加NTC

第一是浪涌大,第二,你說是D2和D4壞得多點,我認為還與你的電感有關,會有會在開機時,電感會產生一個大的電動勢將二極管燒壞!

哥門:
        你應該考慮你的加工方式了.你的LAYOUT是立式的,在折腳的時後很容易傷到本體(治具拉傷)
建議用平口鉗折腳試一下
還有你的線路是不是已有問題.
