請大家?guī)兔Ψ治鲆幌拢篣C3842 占空比不到10%，電源效率低，附圖

 我試驗的是24V輸入，輸出12V*0.5A，9V*0.2A，-9V*0.2A，工作頻率100KHZ，變壓器磁芯用PC40EE25，現在測試發現輸出占空比很低（10%不到），而且空載與帶負載占空比基本不變，輸出電壓12V加了反饋但是輸出只能到0.15A，另外+—9V帶負載根本不行，是不是占空比不會自動調節引起的，請專家?guī)兔Ψ治鲆幌?，附圖

全部回復(27)
正序查看
倒序查看
2012-06-05 09:35
開關管建議換用低壓大電流的IRF530等,變壓器要加氣隙（且引腳極性要正確）。反饋環路也要檢查，R1可減小，431陰極對基準極加個補償電容。
0
回復
2012-06-05 09:39
@ymyangyong
開關管建議換用低壓大電流的IRF530等,變壓器要加氣隙（且引腳極性要正確）。反饋環路也要檢查，R1可減小，431陰極對基準極加個補償電容。

謝謝，你是說變壓器如果沒設計好就直接影響占空比是不是，手頭開關管沒有暫時不換，重新繞一個變壓器先試一下可以嗎？

0
回復
2012-06-05 09:46
@小夏2012
謝謝，你是說變壓器如果沒設計好就直接影響占空比是不是，手頭開關管沒有暫時不換，重新繞一個變壓器先試一下可以嗎？

可先試一下開環狀態，注意輸出電容耐壓要夠，看開環電壓能不能達到設計電壓2倍以上，帶載能力是否正常。不行的話再換變壓器和開關管等，變壓器初次級匝數可加倍看看。

0
回復
2012-06-05 09:52
@ymyangyong
可先試一下開環狀態，注意輸出電容耐壓要夠，看開環電壓能不能達到設計電壓2倍以上，帶載能力是否正常。不行的話再換變壓器和開關管等，變壓器初次級匝數可加倍看看。
開環的話，占空比會到90%呀，3842的1腳要怎么接呢
0
回復
2012-06-05 10:06
@小夏2012
開環的話，占空比會到90%呀，3842的1腳要怎么接呢
2腳接地的話1腳可以這么接光耦反饋，開環電壓和帶載情況如何？
0
回復
2012-06-05 11:03
@ymyangyong
2腳接地的話1腳可以這么接光耦反饋，開環電壓和帶載情況如何？
不好意思，我仔細檢查了一下，變壓器次級同名端錯了，現在占空比隨負載會變化了，但是帶載變壓器好響，
0
回復
asouth
LV.8
8
2012-06-05 12:39
@小夏2012
不好意思，我仔細檢查了一下，變壓器次級同名端錯了，現在占空比隨負載會變化了，但是帶載變壓器好響，
R1減小到1K，TL431上加個RC補償。
0
回復
asouth
LV.8
9
2012-06-05 12:42
UC3842的供電要加7818？用個12V的穩壓管不行嗎？
0
回復
2012-06-05 13:35
@asouth
UC3842的供電要加7818？用個12V的穩壓管不行嗎？
3842啟動要16v以上,用18v穩壓管也可以.
0
回復
小夏2012
LV.3
11
2012-06-05 14:14
@ymyangyong
3842啟動要16v以上,用18v穩壓管也可以.

我用18V穩壓管好還是加輔助繞組好呢，看別人好像都有繞組的

0
回復
小夏2012
LV.3
12
2012-06-05 14:21
@asouth
R1減小到1K，TL431上加個RC補償。

RC補償加了，但還是很響，附圖參數幫忙看下行不行，



0
回復
小夏2012
LV.3
13
2012-06-05 15:02
@asouth
UC3842的供電要加7818？用個12V的穩壓管不行嗎？

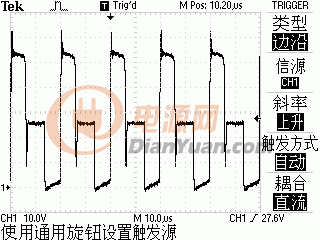

看了一下波形，3842輸出驅動波形如上圖



0
回復
asouth
LV.8
14
2012-06-05 15:56
@ymyangyong
3842啟動要16v以上,用18v穩壓管也可以.

呵呵！是的，我用3843多些！

0
回復
asouth
LV.8
15
2012-06-05 15:59
@小夏2012
[圖片] 看了一下波形，3842輸出驅動波形如上圖
C3用104，R4用10K。3842DE  1與2腳加個103?？纯磿?huì)好些不？
0
回復
小夏2012
LV.3
16
2012-06-05 16:25
@asouth
C3用104，R4用10K。3842DE 1與2腳加個103?？纯磿?huì)好些不？

多謝，改了一下，將R4改3K后PWM波形連續出來了，變壓器也不怎么響了，可是當12V輸出加負載0.5A還是會叫，再整整

0
回復
2012-06-05 17:56
@小夏2012
我用18V穩壓管好還是加輔助繞組好呢，看別人好像都有繞組的
有輔助繞組的可做短路打嗝保護.
0
回復
小夏2012
LV.3
18
2012-06-05 20:54
@ymyangyong
有輔助繞組的可做短路打嗝保護.

多謝,今天要多謝你和ASOUTH了,不然又要卡住幾天呢,第一次搞電源問題多多,別見怪!!

0
回復
ckks
LV.3
19
2012-06-05 23:05
@小夏2012
多謝，改了一下，將R4改3K后PWM波形連續出來了，變壓器也不怎么響了，可是當12V輸出加負載0.5A還是會叫，再整整
換一個品牌的MOS管就行了，我也碰到過 一換當時就好了 散熱器有沒有 接地呢通過電容。
0
回復
asouth
LV.8
20
2012-06-06 08:48
@小夏2012
多謝,今天要多謝你和ASOUTH了,不然又要卡住幾天呢,第一次搞電源問題多多,別見怪!!
不客氣，大家相互學習！
0
回復
小夏2012
LV.3
21
2012-06-06 16:13
@asouth
C3用104，R4用10K。3842DE 1與2腳加個103?？纯磿?huì)好些不？

幫我看一下我這個MOS管D腳波形，怎么判斷時會振蕩的。

圖是借別人的，我的差不多

0
回復
小夏2012
LV.3
22
2012-06-06 16:17

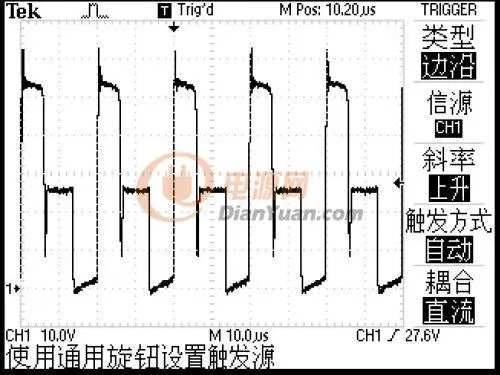

MOS管D腳這里波形。我怎么感覺很不正常，關斷時還要振蕩一下是怎么回事？？

這是不是因?yàn)楣ぷ鲾嗬m(xù)模式引起的嗎？？

0
回復
2012-06-06 16:48
@小夏2012
[圖片] MOS管D腳這里波形。我怎么感覺很不正常，關斷時還要振蕩一下是怎么回事？？這是不是因?yàn)楣ぷ鲾嗬m(xù)模式引起的嗎？？
這個現象多少都會有點,是開關管關斷時變壓器漏感等引起的尖峰震蕩,初級并聯的RCD電路就是來吸收尖峰的.開關管換了沒有?
0
回復
小夏2012
LV.3
24
2012-06-06 19:15
@ymyangyong
這個現象多少都會有點,是開關管關斷時變壓器漏感等引起的尖峰震蕩,初級并聯的RCD電路就是來吸收尖峰的.開關管換了沒有?
開關管在看了，那個Irf530耐壓100伏夠不夠
0
回復
2012-06-06 19:47
@小夏2012
開關管在看了，那個Irf530耐壓100伏夠不夠
100v耐壓夠了，電流選10A以上的。
0
回復
小夏2012
LV.3
26
2012-06-06 20:08
@ymyangyong
100v耐壓夠了，電流選10A以上的。
IRF530最大電流好像有14A,那就夠了,2塊多一個還正常吧,
0
回復
小夏2012
LV.3
27
2012-06-06 20:11
@ymyangyong
這個現象多少都會有點,是開關管關斷時變壓器漏感等引起的尖峰震蕩,初級并聯的RCD電路就是來吸收尖峰的.開關管換了沒有?
調RCD參數的話應該能有所改觀吧
0
回復
小夏2012
LV.3
28
2012-06-07 15:18
@小夏2012
調RCD參數的話應該能有所改觀吧

今天看了原邊電流波形發現沒回到0（梯形），應該是進入了連續工作模式

可按設計變壓器是按照斷續模式設計的呀，不知道怎么回事，附上計算表格，大家?guī)兔聪隆?img src="http://www.15119.cn/statics/image/icon/xls.gif" />1164618044
