好消息！12/1500W套件升級24V，完美帶載2400W

對12V/1500W套件做了升級，升級為24V輸入，反復帶載2000W開機測試沒問題，相當穩定。

不多說，上圖：

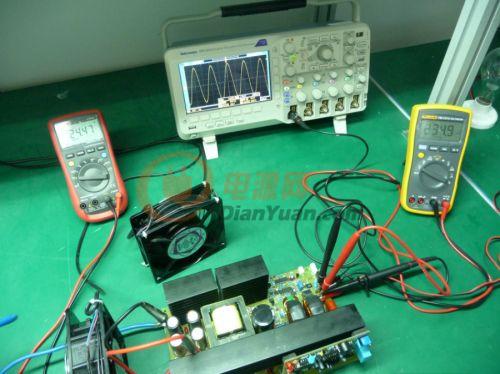

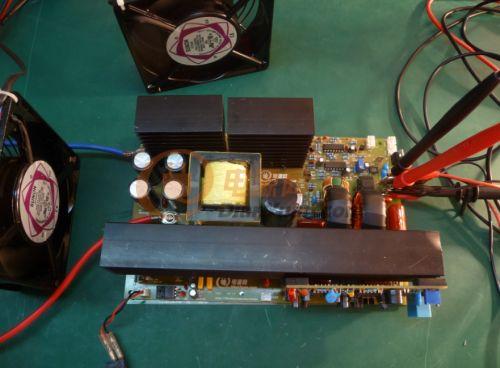

2個風扇還算給力





看下空載的測試

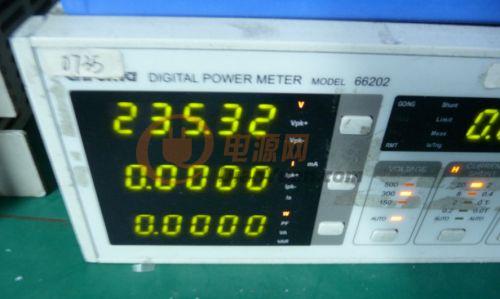

空載時功率計顯示輸出235.32V

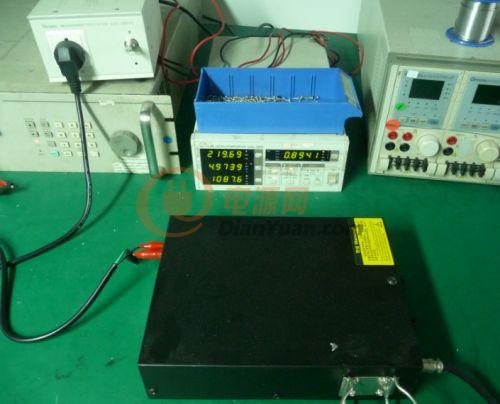

燈泡不夠，上一臺焊臺測下實際耗電功率，10867.6W，不錯，當負載用了

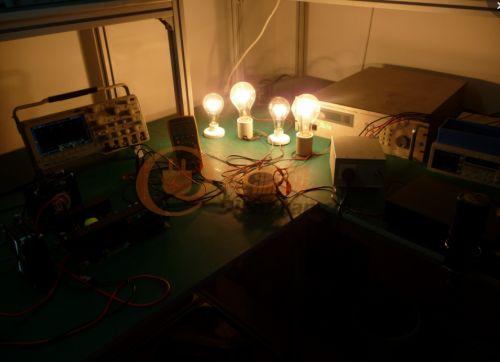

負載200+200+300+300W的燈泡，再加一個1087.6W的焊臺，帶載開機，非常順利。。

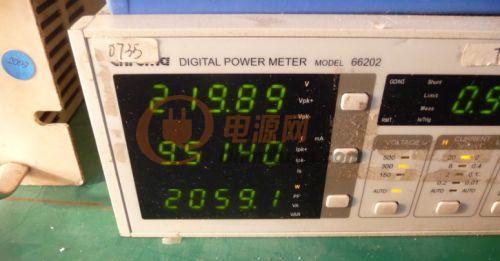

輸出實測功率2059.1W，電壓219.89V，給力。。。





開看萬用表顯示的電壓，223.6V，因?yàn)槿f用表是自己測輸出端的，再連接到功率計有線損壓降。實際輸出功率就更接近2100W了。





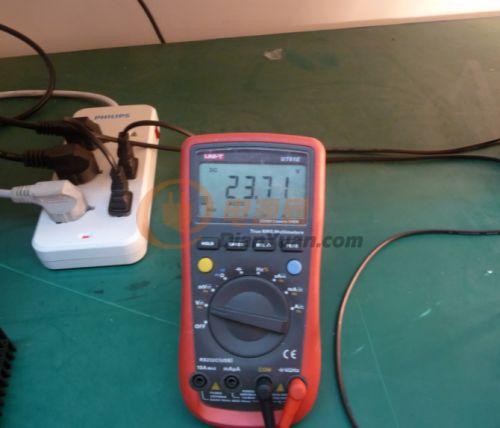

再看看輸入端的電壓，用了一根6平方的線，壓降不小哇，線馬上就熱了。。。

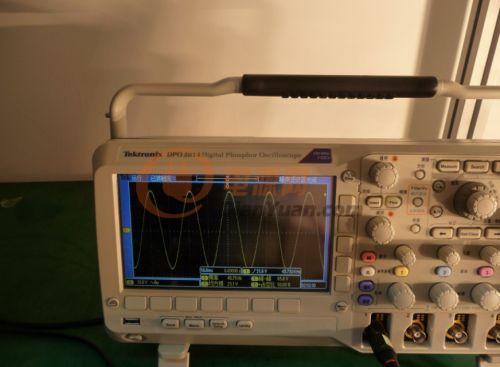

再看看輸出波形，用的是100：1的探頭，但示波器設置的是10：1的檔位，所以看輸出電壓要X10倍，輸出正弦波很漂亮哦。。。。



沒有東西測輸入電流，沒法測效率了，2個風扇也給力，帶載5分鐘前級才開始升溫，而且溫度相對低，后級溫度更低。。。



具體修改如下：

1. R25改100K

2. R13改12K

3. IR1404換IPP06CNE8NG

4. 把U5裝7815（我沒有7812），感覺裝7815比7812更好，驅動電壓為13.1~13.3V。

5. 變壓器重新繞了個2+2：16+16：2的，用三明治繞的。

6. 主板上的調節過電流保護值的電位器調到接近0歐姆了。
