[求助]:直流穩壓電源輸出問題!(附圖)

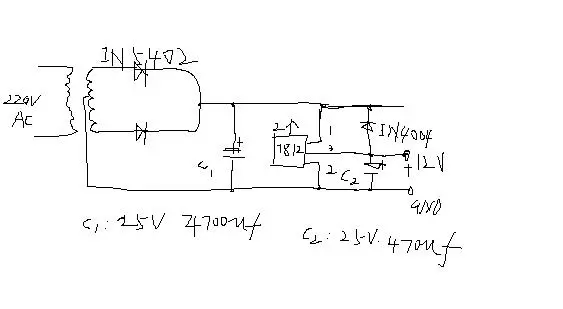

一個直流穩壓電源:220V AC市電經過一個變壓器輸出17.6V交流電,經過全波整流(不用整流橋),用兩個整流二極管IN5402進行整流,輸出后用7812進行穩壓.空載時,測量7812輸出的電壓為12.71V,當接上一個CPU風扇電壓降到12.01V,如果再接個小點的電阻,電壓降到11.65V.請問這種現象是哪里出了問題?電源輸出電壓隨外界負載變化而變化是什么原因造成的!謝謝各位了.
全部回復(21)
正序查看
倒序查看
@gjszxs
補充:我把經過整流輸出后的穩壓電解電容從25V/4700UF換成了25V/3300UF,7812的輸入電壓為22V,7812的輸出電壓竟然超過了15V,7812輸出最高才12.5V這是什么原因造成的啊?謝謝!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150520590.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@gjszxs
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1150520590.jpg');}"onmousewheel="returnimgzoom(this);">
中間腳是接地,1 腳是輸入.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150524981.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150524981.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@李紹波
中間腳是接地,1腳是輸入.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1150524981.gif');}"onmousewheel="returnimgzoom(this);">
我是1 input,2 gnd , 3 output.這樣接的啊!只是為了便于畫圖那樣畫的,標示出來了.不知道到底是什么問題啊?我把7812換了兩個新的,還是一個毛病?!輸出電壓竟然升高到18V了,輸入21V!!到底是怎么回事呢??
0
回復
@李紹波
那你的電路肯定和實物不對.
就是這樣的了!我敘述一下電路!
220V AC經變壓器出來17.6V用兩個5402進行整流,然后接到兩個7812的輸入腳1.輸入腳1與輸出腳3之間用IN4004連接.就這么簡單了,然后就是兩個大的電容.輸出的電壓達到了18V!!!請有經驗的幫幫忙了!已經折騰一周了!檢查電路了好多次了!電路應該沒有問題的!!(電路圖可以放大)!!先謝謝了!
220V AC經變壓器出來17.6V用兩個5402進行整流,然后接到兩個7812的輸入腳1.輸入腳1與輸出腳3之間用IN4004連接.就這么簡單了,然后就是兩個大的電容.輸出的電壓達到了18V!!!請有經驗的幫幫忙了!已經折騰一周了!檢查電路了好多次了!電路應該沒有問題的!!(電路圖可以放大)!!先謝謝了!
0
回復
@gjszxs
就是這樣的了!我敘述一下電路!220VAC經變壓器出來17.6V用兩個5402進行整流,然后接到兩個7812的輸入腳1.輸入腳1與輸出腳3之間用IN4004連接.就這么簡單了,然后就是兩個大的電容.輸出的電壓達到了18V!!!請有經驗的幫幫忙了!已經折騰一周了!檢查電路了好多次了!電路應該沒有問題的!!(電路圖可以放大)!!先謝謝了!
IN4004不要,先帶輕載用一個7812試試,
0
回復
@gjszxs
就是這樣的了!我敘述一下電路!220VAC經變壓器出來17.6V用兩個5402進行整流,然后接到兩個7812的輸入腳1.輸入腳1與輸出腳3之間用IN4004連接.就這么簡單了,然后就是兩個大的電容.輸出的電壓達到了18V!!!請有經驗的幫幫忙了!已經折騰一周了!檢查電路了好多次了!電路應該沒有問題的!!(電路圖可以放大)!!先謝謝了!
看你的電路沒有問題呀
我以前用類似的電路在加合適散熱起的前提下輸出2A都工作正常的呀
我還是覺得你在實際連接的時候有問題
我以前用類似的電路在加合適散熱起的前提下輸出2A都工作正常的呀
我還是覺得你在實際連接的時候有問題
