用CP1002設計5W電源時在高溫(40度)下會自動保護是何原因?
25度時工作OK.此IC的OCP點受溫度影響多大?
用CP1002設計5W電源時在高溫(40度)下會自動保護是何原因?
全部回復(5)
正序查看
倒序查看
這種非常具體的問題請找PI代理商FAE,只有現場查找才能找出原因.
如果你次級沒有限流電路,輸出OCP點與電感量設計有最大關系.與溫度關系很小.

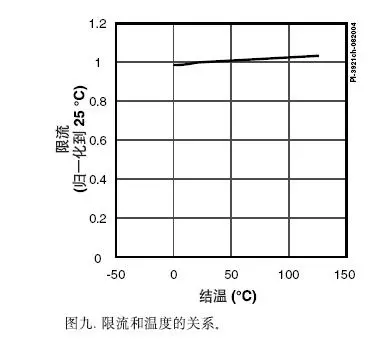

如果你時指IC的限流點與溫度的關系,手冊上有,幾乎不變.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150850836.jpg');}" onmousewheel="return imgzoom(this);">
如果你次級沒有限流電路,輸出OCP點與電感量設計有最大關系.與溫度關系很小.
如果你時指IC的限流點與溫度的關系,手冊上有,幾乎不變.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1150850836.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@powerint_cec
這種非常具體的問題請找PI代理商FAE,只有現場查找才能找出原因.如果你次級沒有限流電路,輸出OCP點與電感量設計有最大關系.與溫度關系很小.如果你時指IC的限流點與溫度的關系,手冊上有,幾乎不變.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1150850836.jpg');}"onmousewheel="returnimgzoom(this);">
給IC加塊散熱片就沒有問題了,溫升降低了8度.現在希望去掉散熱片.沒散熱片時IC溫度才110度.(AMB=40度)
0
回復
