1. ?設計需求分析

->?功率等級：10kW，適用于充電樁內部電源模塊。

->?輸入電壓：三相230V AC，頻率50Hz。

->?輸出參數：電壓250~500V可調，電流0~20A可調。

->?PFC整流要求：具備高功率因素（PF>99%）。

->?低成本：開關管選用普通MOS管。

2. ?拓?fù)浣Y(jié)構選擇

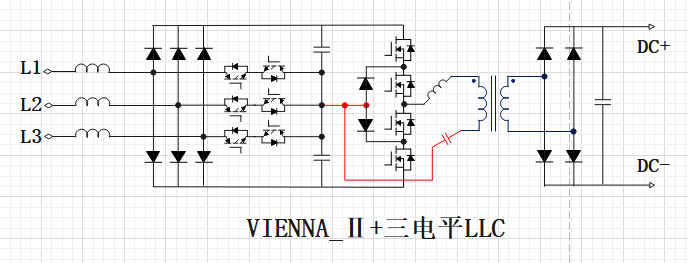

VIENNA_Ⅱ+三電平半橋LLC：常見的三相PFC拓?fù)溆蠽IENNA_I和VIENNA_Ⅱ，VIENNA_I需要的開關管個數要比VIENNA_II多12個二極管，出于成本和拓?fù)涞暮?jiǎn)易特性，我們選用VIENNA_Ⅱ拓?fù)渥鳛樯龎荷龎赫麟娐罚? 普通的MOS管額定電壓為650V，前級PFC整流輸出電壓高達800V，考慮到DC模塊輸出電壓為500V20A，直接選用三電平半橋LLC作為直流轉換拓?fù)洌娖桨霕蛎總€(gè)管子最大承受電壓為母線電壓的一半；

3. ?控制策略

• ØPWM調制：采用正弦脈寬調制（SPWM）生成高質量的正弦波。
• Ø鎖相環（PLL）：實現與電網的同步，確保輸出頻率和相位與電網一致。
• ØDQ控制：利用坐標變換，將三相交流量變換成DQ變量，實現有功無功的精準控制。
• ØLLC雙環競爭控制：電池電壓和電流環競爭控制，確保充電模塊輸出安全可靠。

4. ?PFC整流實現

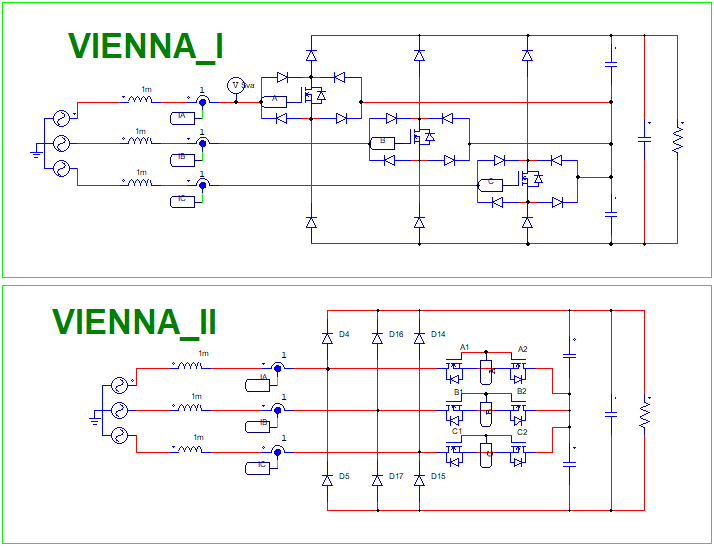

A ->PFC拓?fù)溥x擇

常見的三相PFC拓?fù)溆蠽IENNA_I和VIENNA_Ⅱ，考慮成本和拓?fù)渥呔€布局原因選用VIENNA_Ⅱ，MOS管規格選用650V40mΩ，二極管規格選用600V60A。

B->PFC控制實現

      使用基于同步旋轉坐標系的PLL（dq-PLL）對市電相位進行跟蹤，實現市電相位的實時跟蹤確保整流高PF值。PFC控制采用DQ坐標變換，將三相電壓電流交流量變換成DQ直流量，然后對DQ直流量進行PI控制，最后將DQ控制的輸出進行逆變換，生成三相SPWM；

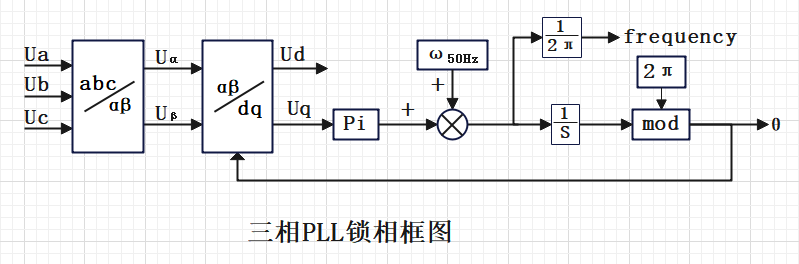

B1.基于同步旋轉坐標系的PLL（dq-PLL），算法流程圖如下：

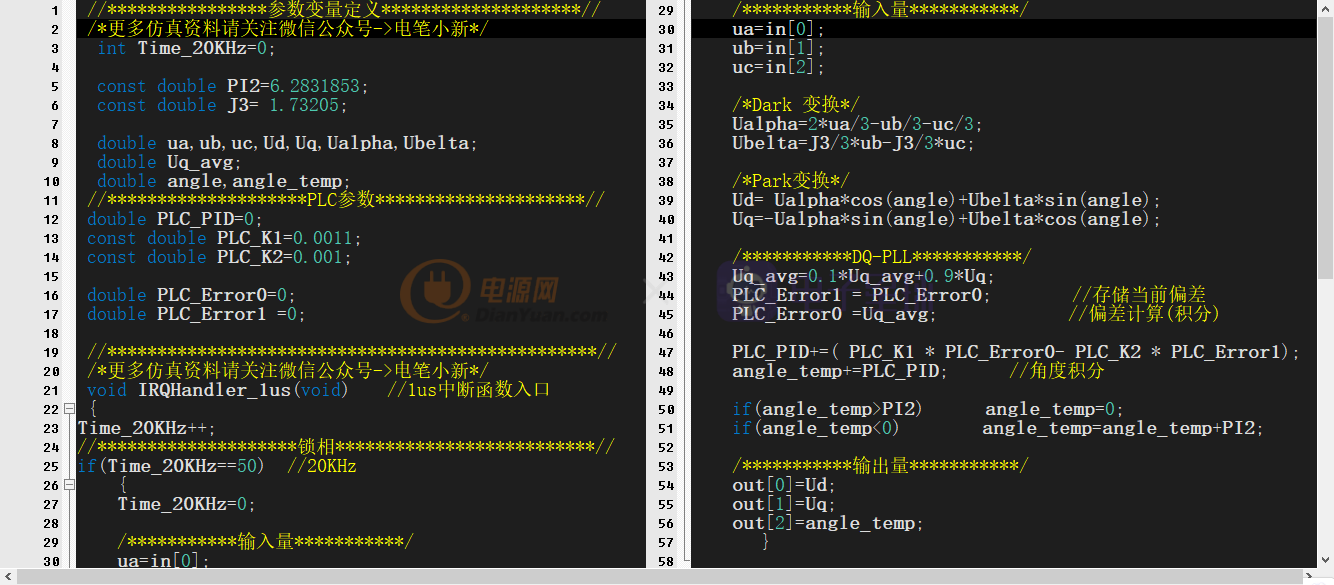

dq-PLL算法如下：

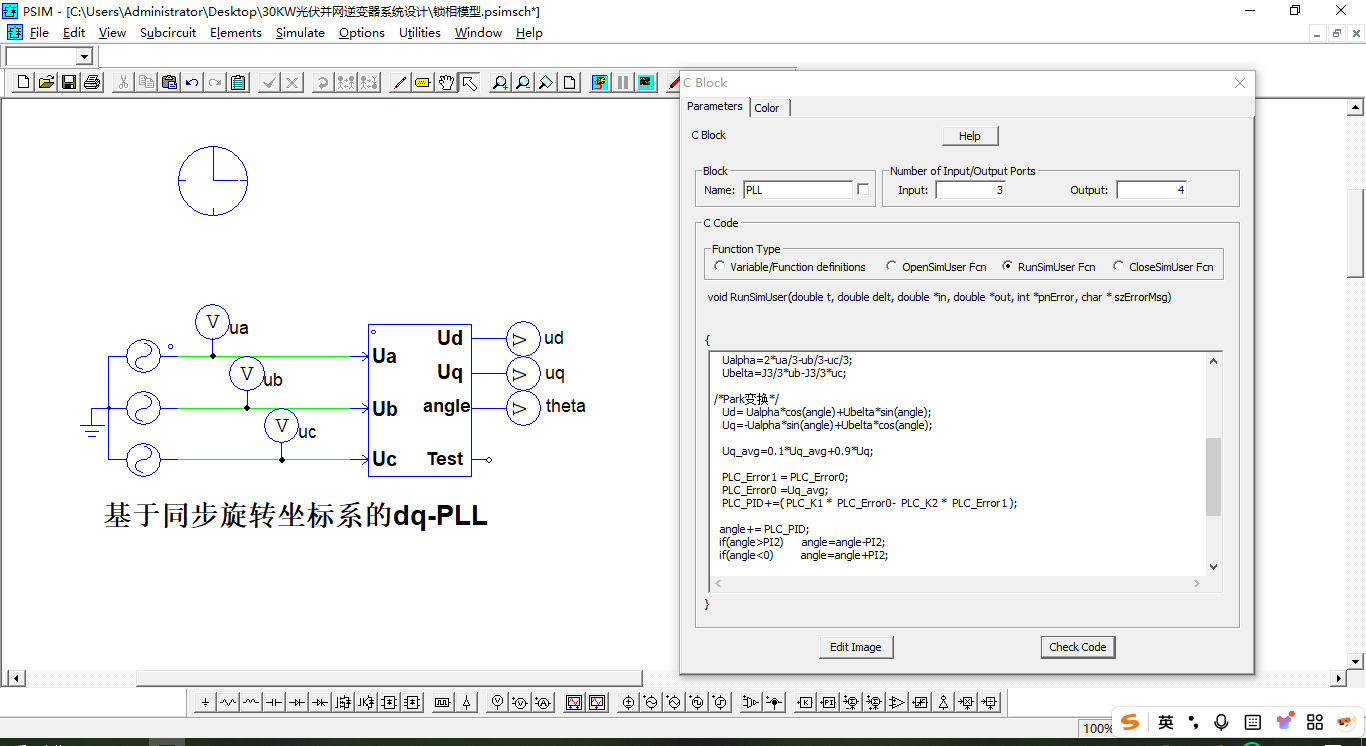

使用PSIM仿真軟件搭建基于同步旋轉坐標系的PLL如下：

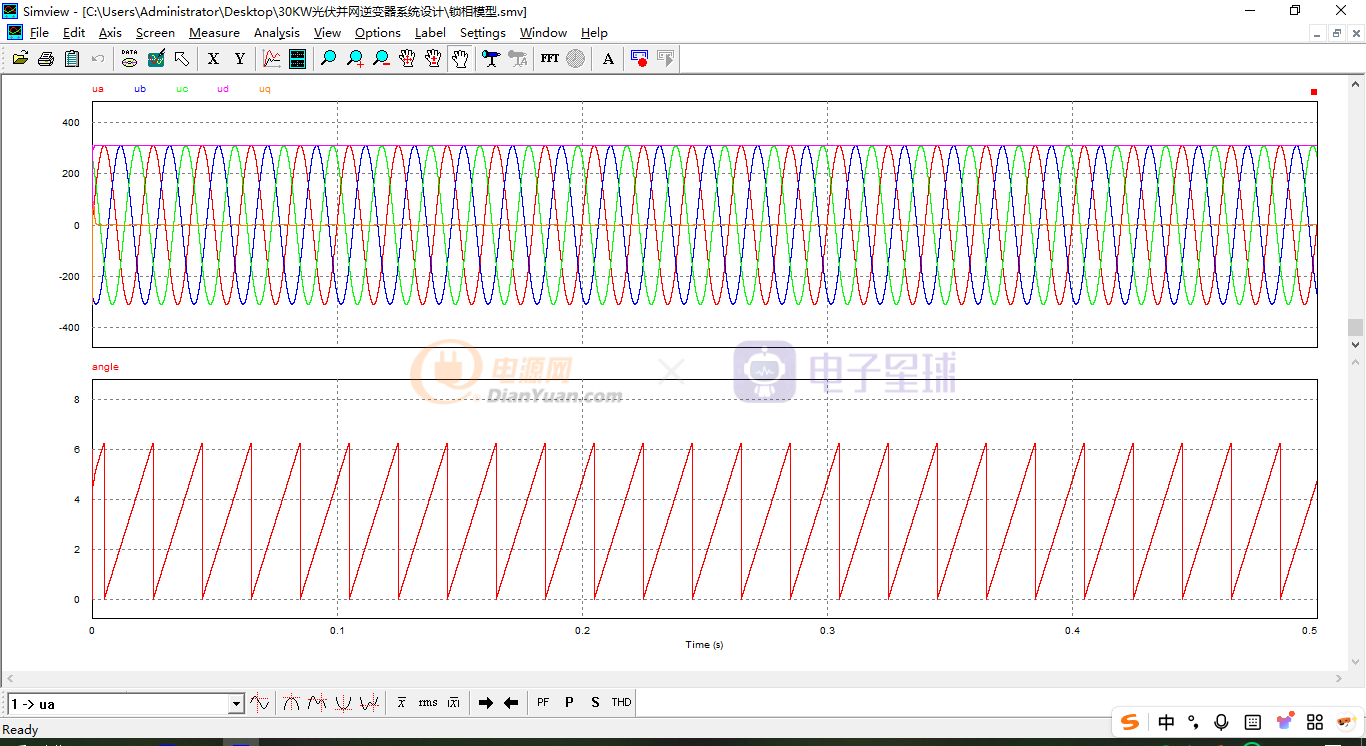

仿真波形：

B2.PFC控制算法

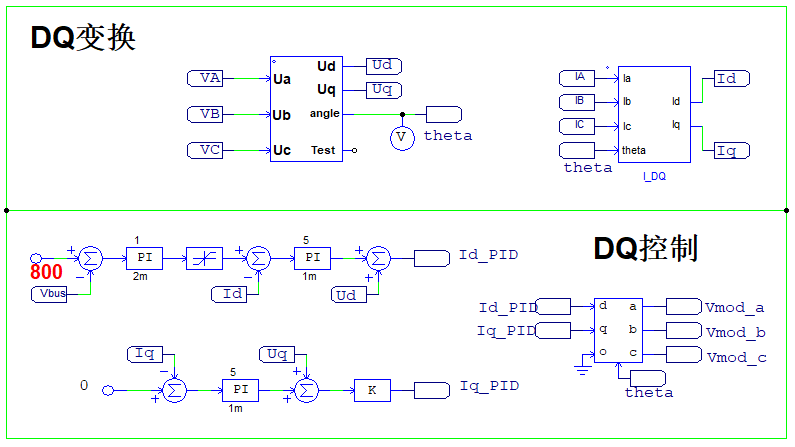

      PFC控制采用DQ坐標變換，將三相電壓電流交流量變換成DQ直流量，然后對DQ直流量進行PI控制，最后將DQ控制的輸出進行逆變換，生成三相SPWM；

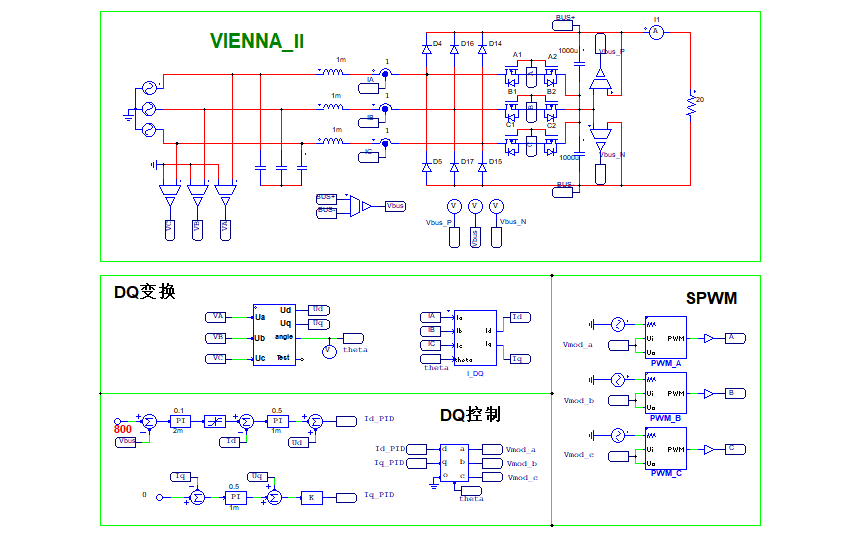

PFC閉環系統如下：

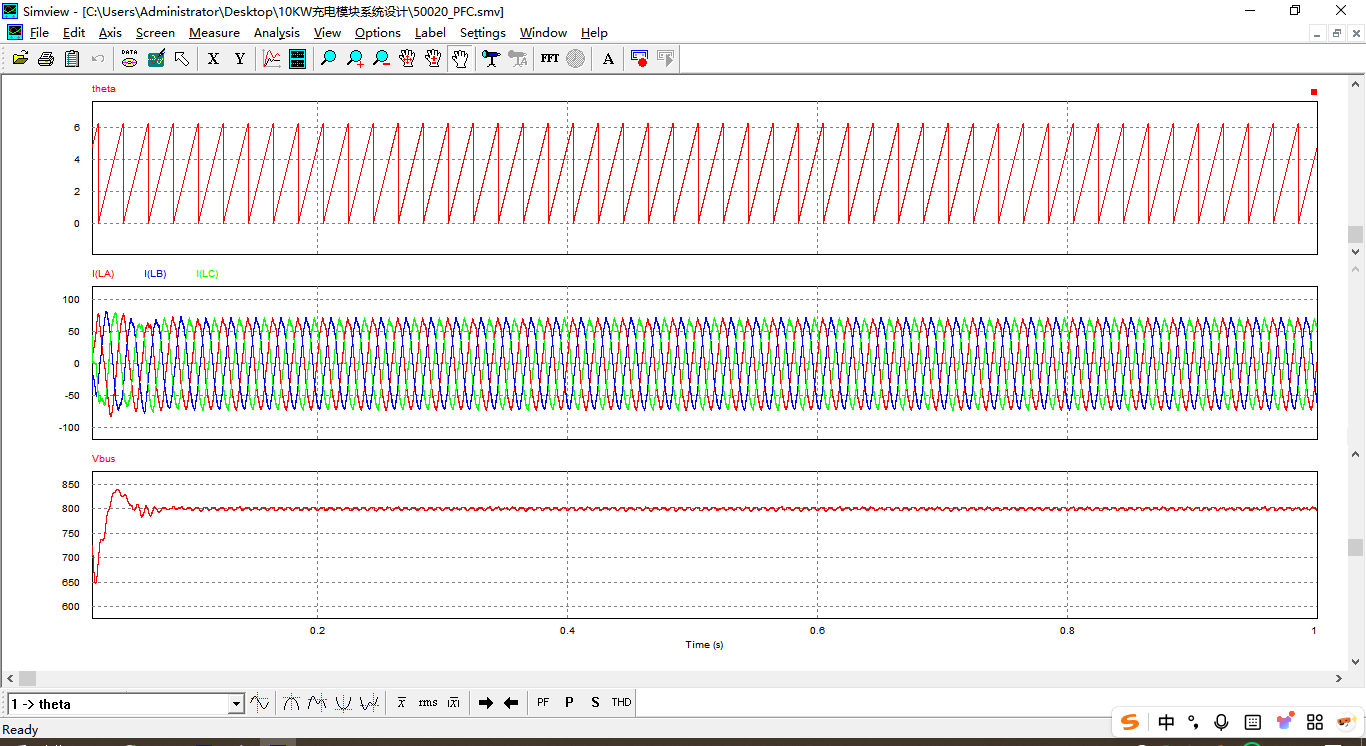

仿真結果如下：

5.  DCDC控制實現

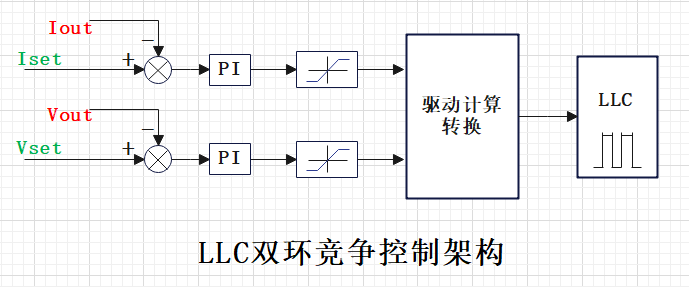

LLC控制策略：為了保證充電模塊輸出安全可靠，采用了電壓和電流雙環競爭的控制策略，控制框架如下：

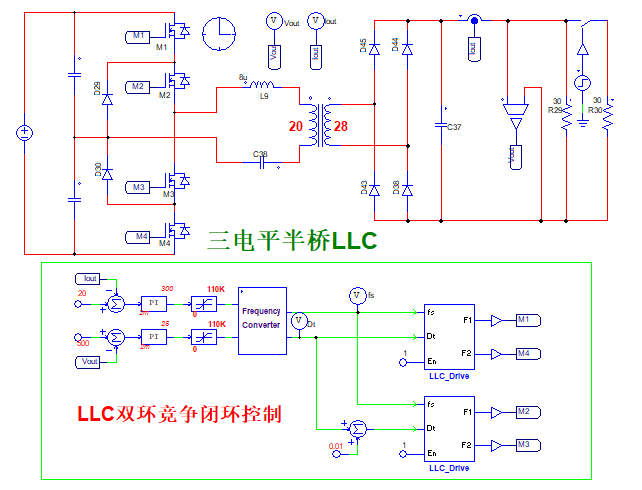

使用PSIM仿真軟件搭建LLC控制系統如下如下：

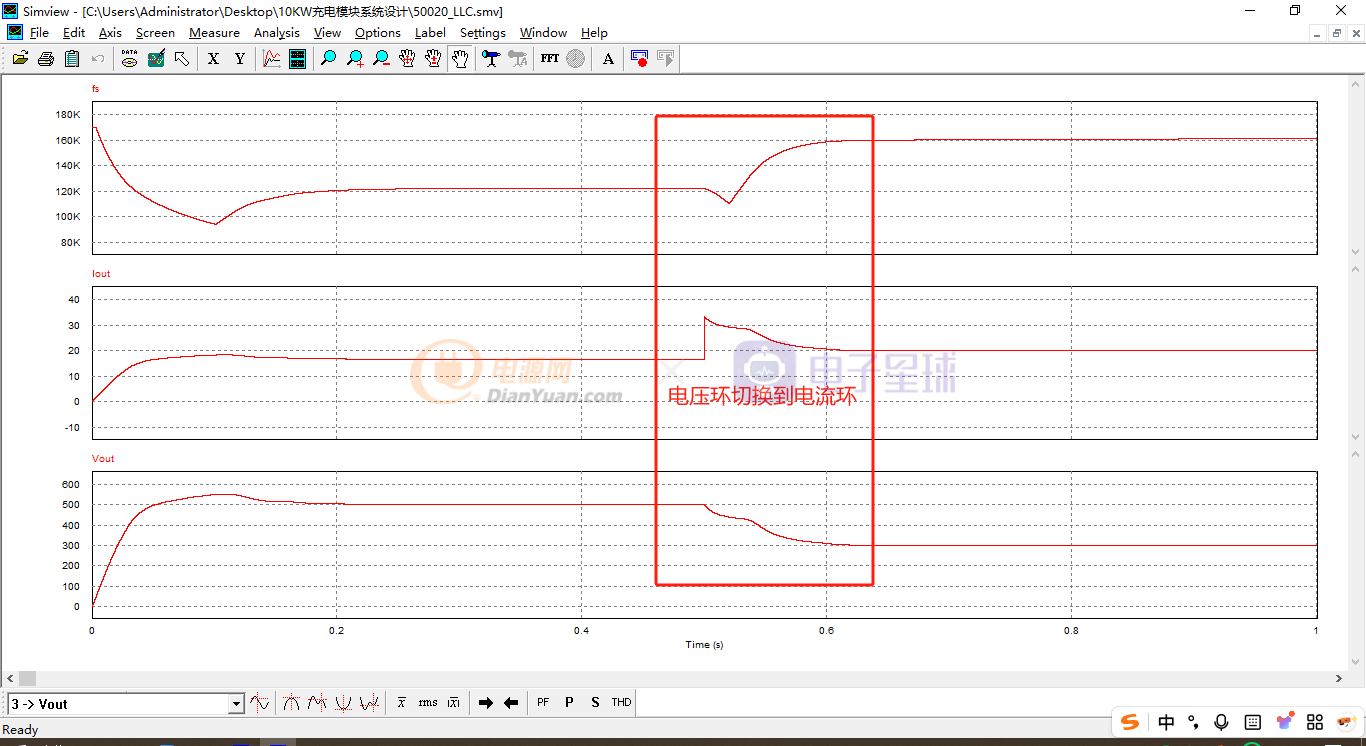

仿真波形：設定繼電器0.5S切換負載，電流環跟電壓環之間切換順暢。

6.  充電模塊系統仿真

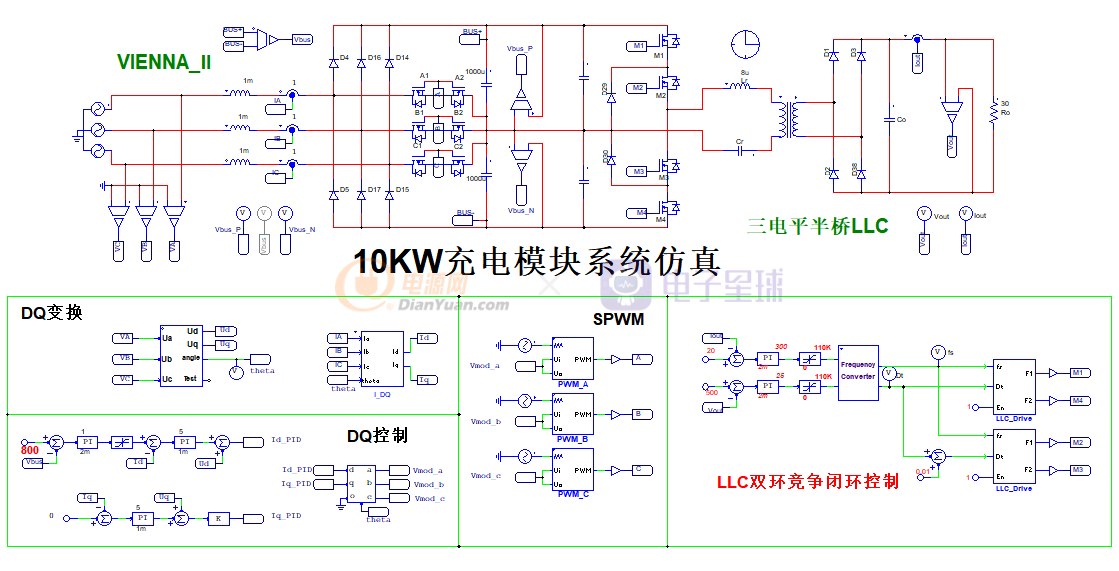

       前面已經實現了PFC閉環系統和三電平LLC閉環系統，將PFC系統的直流輸出接到LLC的直流輸入，整個充電模塊系統功能即可實現；仿真系統如下：

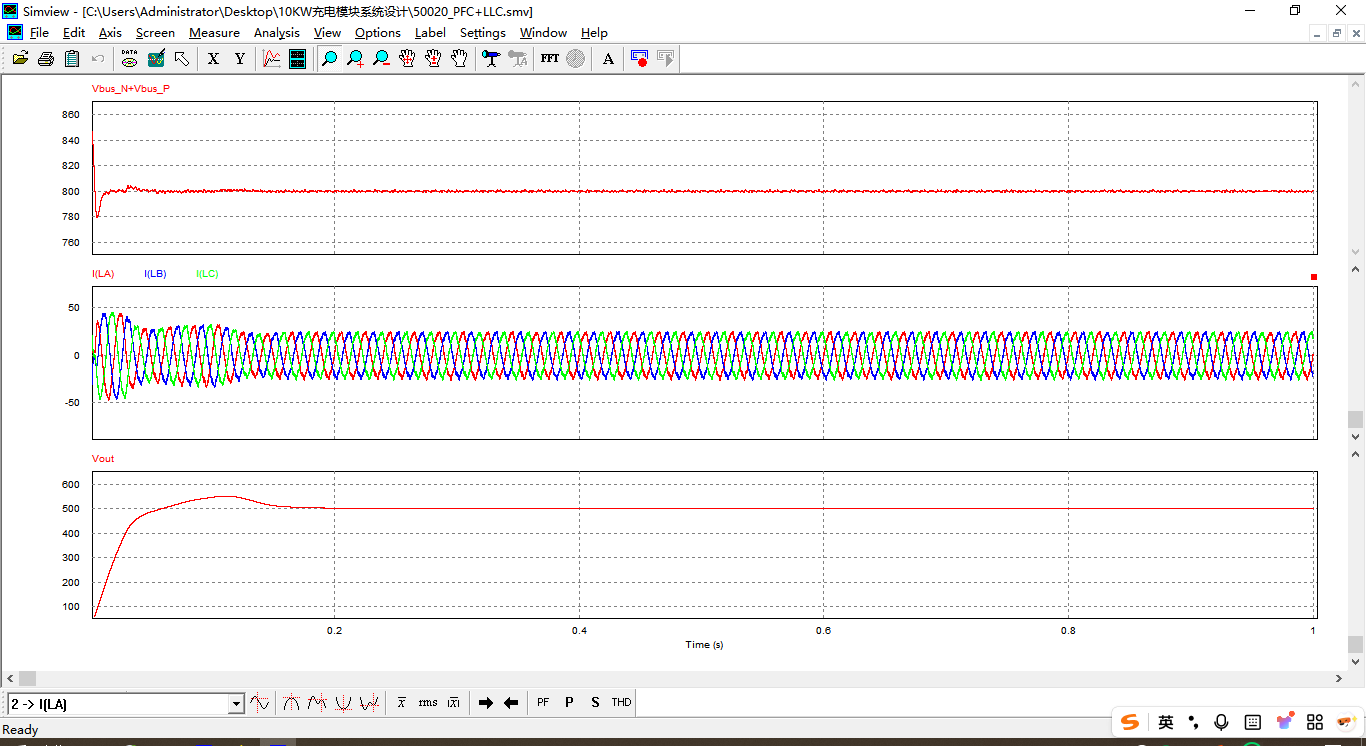

 仿真波形如下：

7.  系統總結

       上述通過對充電模塊需求分析，選擇了最適合的拓?fù)浞桨福ㄟ^仿真驗證了PFC閉環控制系統、三電平半橋LLC閉環控制系統，最后將PFC和LLC結合搭建了充電模塊的系統仿真，并通過仿真波形驗證了該方案的可行性。

         后續優化，PFC整流嘗試用SOGI算法鎖相更好的控制PFC電路的正弦特性優化PF跟THDi；充電模塊的系統仿真可以將LLC輸出和PFC輸出搭建成聯動輸出，根據后級LLC的負載動態調整PFC的輸出電壓，實現PFC和LLC的高效率轉換。
