對于LCD來說，工程師們開始學習入門時，經常用1602.12864屏了，LCD（Liquid Crystal Display）：又稱液晶顯示器。廣泛應用于嵌入式、移動端、pc 端。

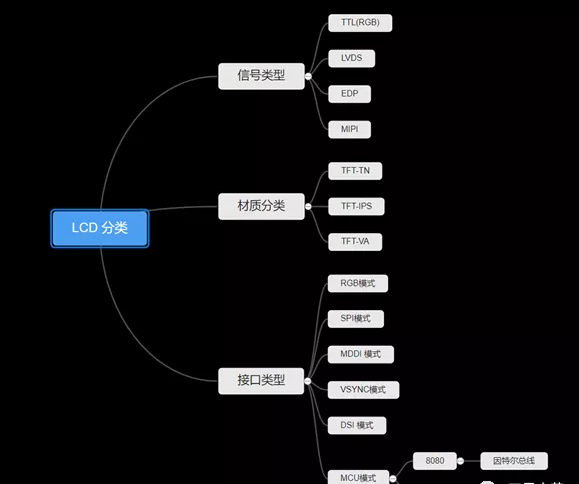

一、LCD 分類如下
-
按信號類型分為 TTL/LVDS/EDP/MIPI 幾大類別
-
按材質分類分為（針對 TFT-LCD） TFT-TN/TFT-IPS/TFT-VA。
-
接口類型分為：RGB 模式、SPI 模式、MDDI 模式、VSYNC 模式、DSI 模式、MCU 模式等
二、LCD 常用的接口模式介紹
RGB 模式
RGB 模式就是我們通過說的 RGB 屏，以 RGB（TTL 信號）并行數據線傳輸，廣泛的應用于 5 寸及以上的 TFT-LCD 中。串并行：串行；引腳：RGB 數據+時鐘+控制引腳；數據為：RGB565、RGB666、RGB888。
SPI 模式
標準 spi 接口。也分為兩類。SPI 控制信號 + RGB 數據線 和 SPI 控制/DATA。具體根據屏廠的手冊。前者 spi 僅僅負責傳輸控制信號，后者 spi 傳輸控制和數據。
spi 由于受傳輸速率限制，如果直接通過 spi 傳輸數據，可以看到，其實屏無法做大特別大。
MDDI 模式
高通公司 2004 年推出的接口。引腳包括 host_data/strobe, client_data/strobe 等。嵌入式中，一般用的不多。

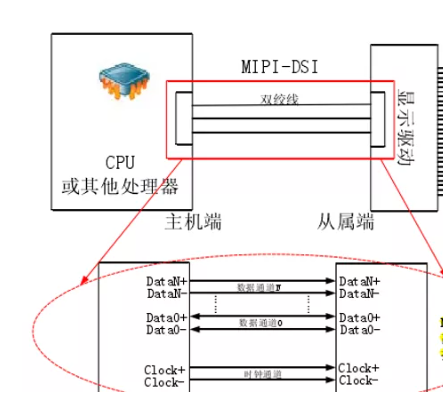

MIPI-DSI 模式
MIPI-DSI 模式，即常說的 MIPI 屏。差分信號。適用于高速場合。
MCU 模式
MCU 模式 即我們常說的 MCU 屏，其標準名稱是 I80（I8080），因廣泛應用于單片機領域而得名。當然也有 M6800（摩托羅拉 6800）
優點：控制簡單，無需時鐘同步。缺點：受限于內部 GRAM，很難做到大屏（3.8 以上）。顯示速率慢，需要通過控制命令來刷新顯示。
8080

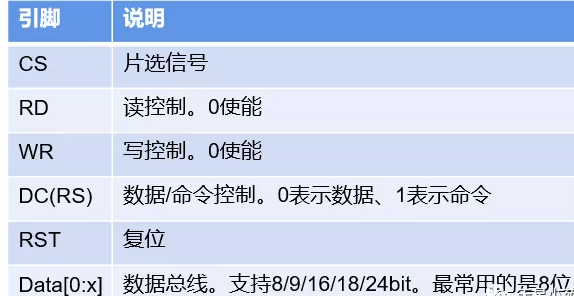

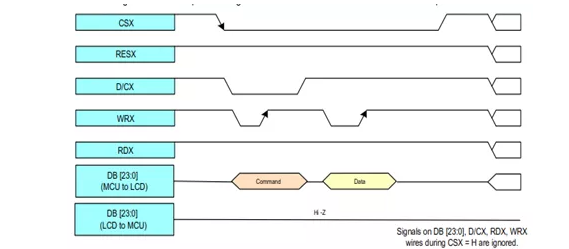

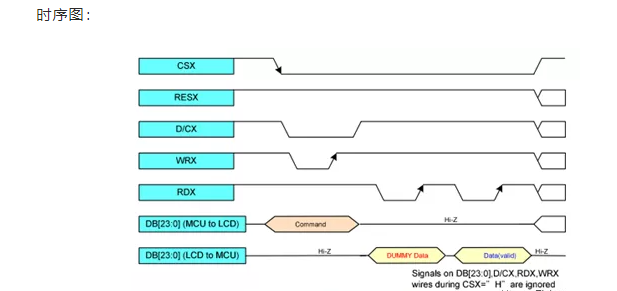

I8080，又叫因特爾總線，是 MCU 模式中常用得一種總線，由數據總線和控制總線兩部分組成?？刂埔_如下：
6800
M6800，也叫摩托羅拉總線，其設計思想和與 I8080 一致。主要區別在于該模式下的讀寫控制位在一個 WR 引腳上，同時增加了一個鎖存信號（E）?？刂埔_如下：
VSYNC 模式
該模式在 MCU 模式基礎上加上了一個 VSYNC 信號，應用于動畫更新。在這種模式下，內部的顯示操作和外部 VSYNC 同步，可以實現比內部操作更高速率的動畫顯示。但是該模式對速率有限制，那就是對內部 SRAM 寫速率一點要大于讀 SRAM 的速率。
三、總結
如下圖從一個 datasheet 下摘錄，基本包含了，嵌入式系統中，常見的接口屏。事實上對于我們開發者而言，更關心的往往是對外的接口。
RGB：（DPI）RGB565/RGB666/RGB888
MCU：I8080/M6800（8/9/16/18/24bit）
SPI：3line/4line
MIPI-DSI：Data_N/P、Clock_P/N
受限于接口引腳，速率，以及成本，我們會選擇合適的屏，只需要關系何種接口、何種協議，然后有針對的去寫其驅動即可。
