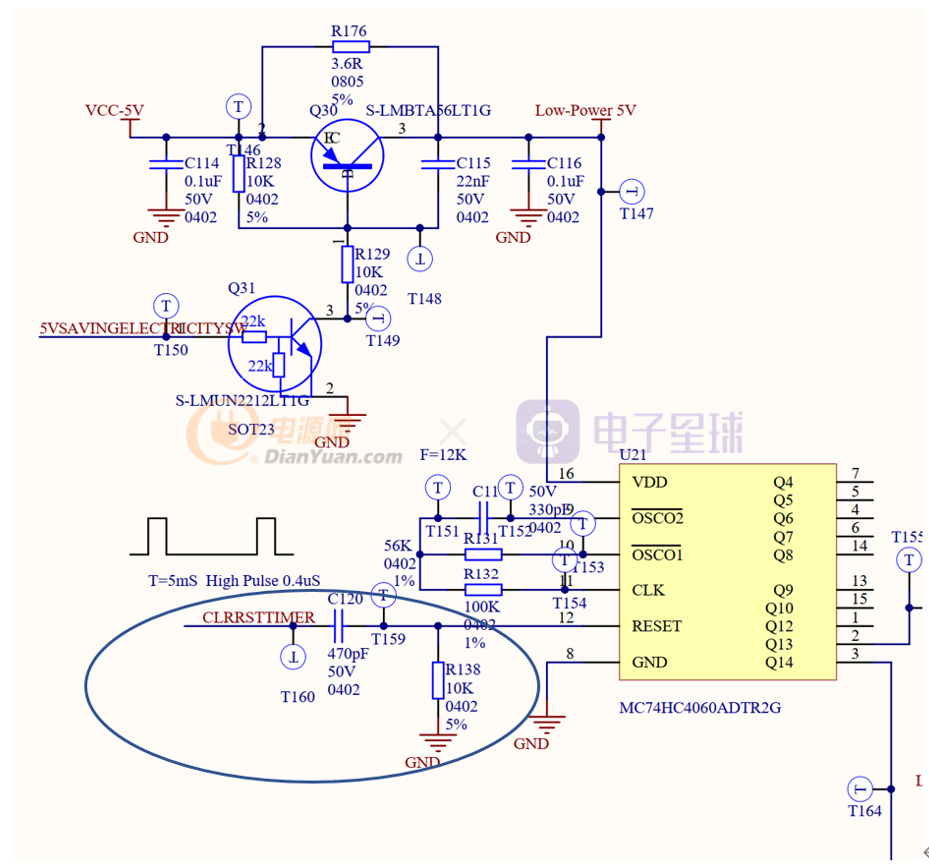

一、 仿真電路

二、 仿真目的

WDG&LIMP 喂狗電路仿真，防止因?yàn)樾盘柛唠娖矫}沖時間不足，導致無法正常喂狗。

三、 芯片設計要求

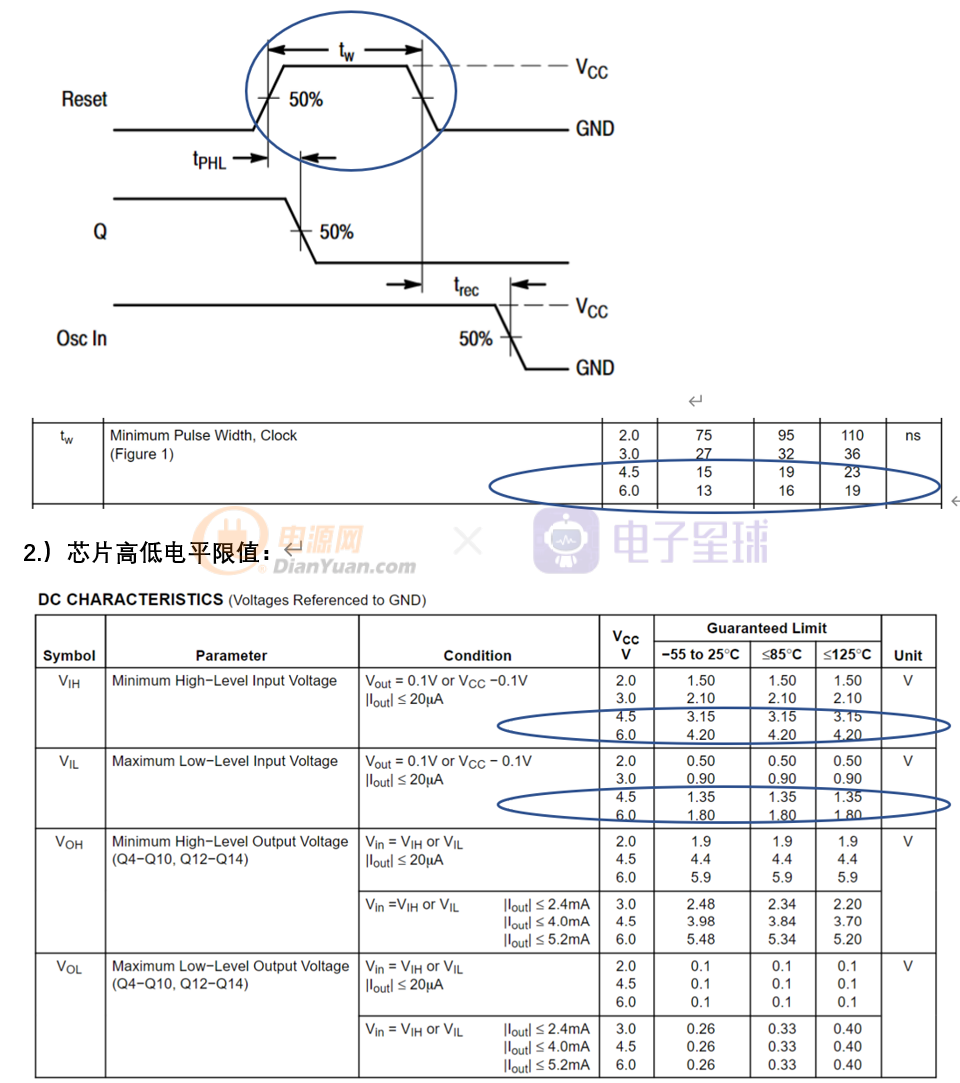

1.芯片喂狗時間要求：

2.芯片高低電平限值：

四、 電路仿真

1.參數設置：

信號源設置：04us高電平脈沖，周期為5ms

電阻：精度設置為5%

電容：精度設置為10%

溫度范圍設置：-55°-125°，步進10°

蒙特卡羅設置：每個溫度點設置為20次仿真

2.仿真結果如下：

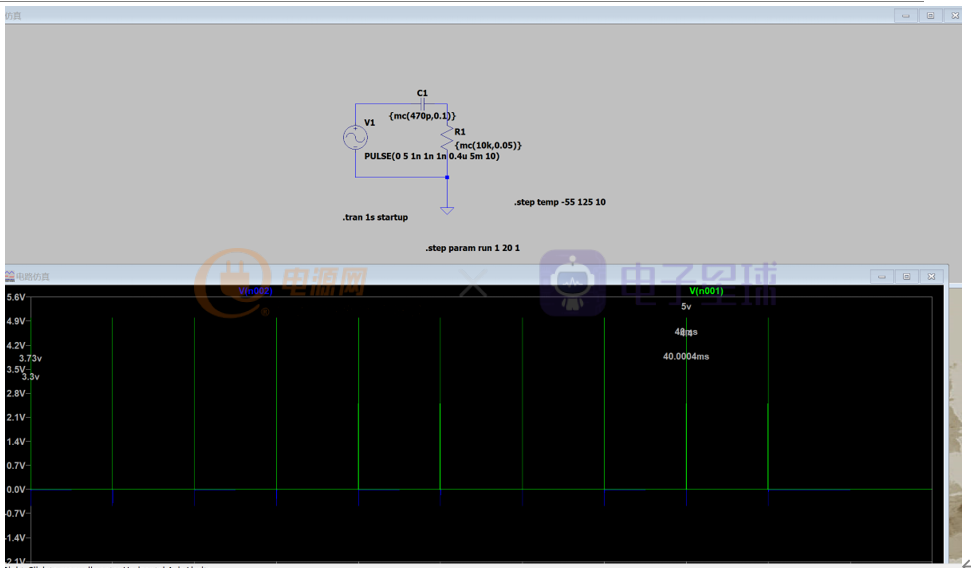

全局圖

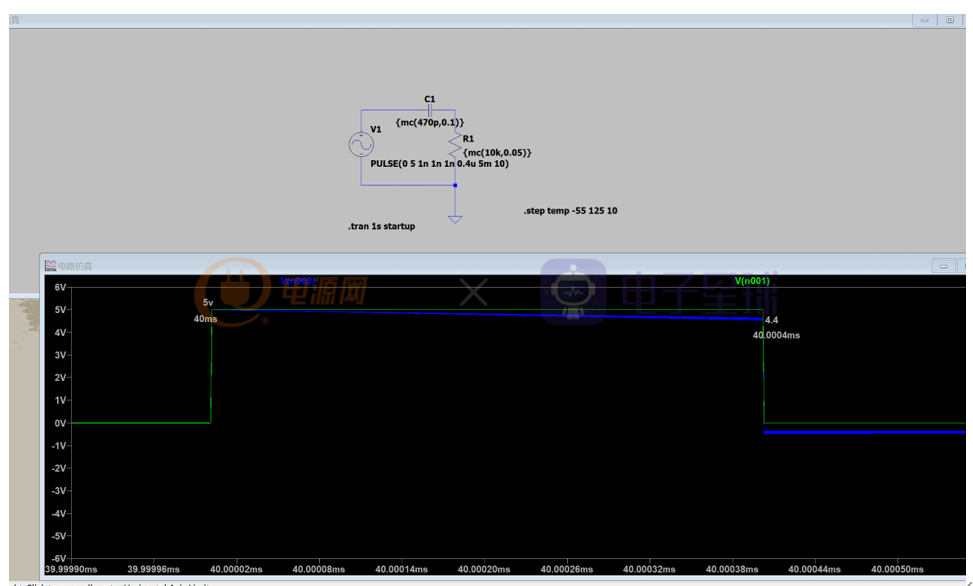

高電平局部放大圖

綠色信號為V1輸出，藍色信號為C1后級波形，從局部放大圖可以看出，C1后級電壓從5V-4.4V維持時間為0.4us，可以滿足芯片高電平限值（>3.15v）,高電平維持時間（大于13ns）。

3.仿真結論：

仿真結果表面設置0.4us高電平脈沖，5ms周期可以滿足芯片喂狗要求。
