Power Smart™ Digital Control Library Designer是一個新的用于設計數字補償器的工具，相比于之前的DCDT工具更靈活簡單，通過本文，我們以電壓模式BUCK電路的補償器設計及創建demo程序?yàn)槔?，探討一下如何建立一個完整的工程，并且基于DCLD設計數字補償器，且包含一定的保護功能，并且驗證數字補償器的閉環性能。

一.數字電源開發板及基本代碼框架介紹

我們建立工程基于dsPIC33CK的數字電源開發套件，上面的控制芯片為dsPIC33CK256MP505,上面包含一個同步buck和一個boost電路，這里我們使用其同步buck電路。

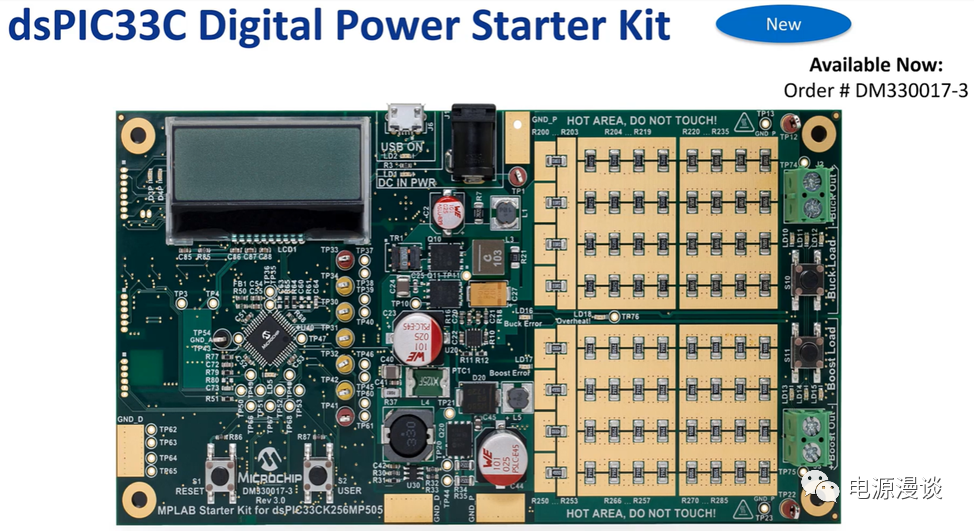

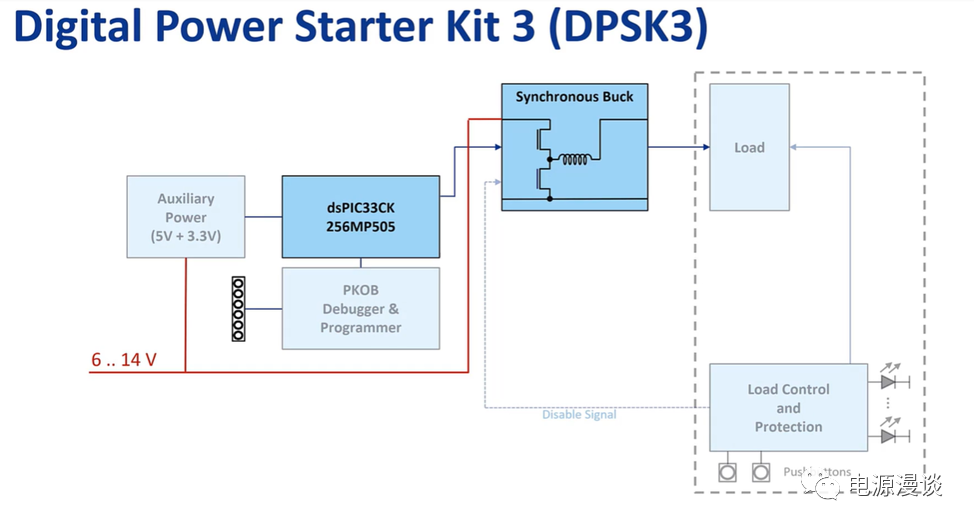

圖1 DPSK3開發板

圖2 同步BUCK的電路結構

此同步BUCK的電路中，包含一個對負載控制的按鍵，通過此按鍵可以控制加載到BUCK電路的負載，當然板上也安裝了最大1A的BUCK電路負載。

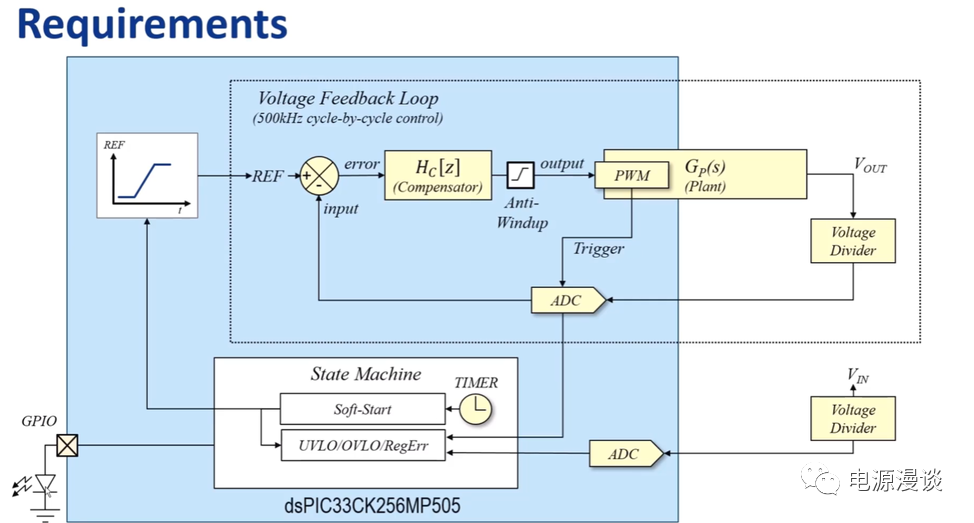

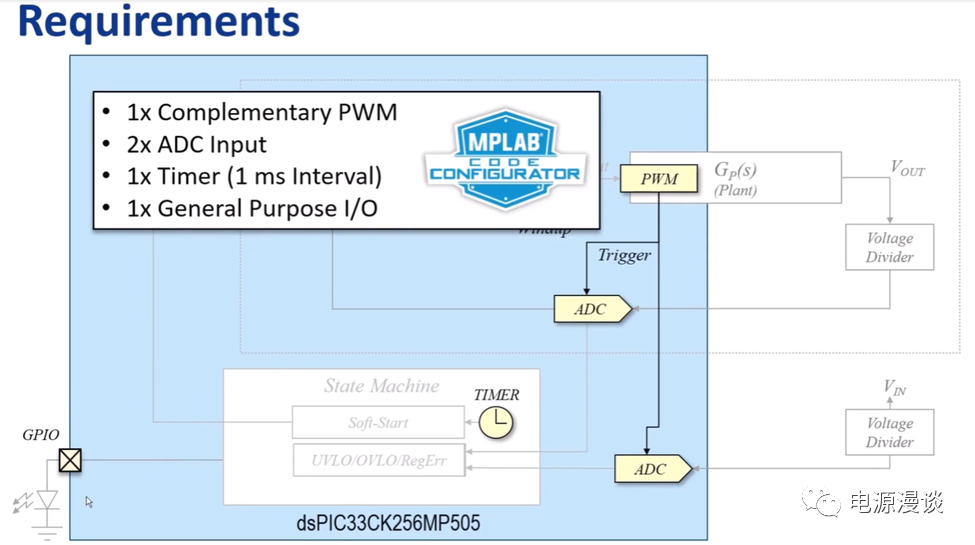

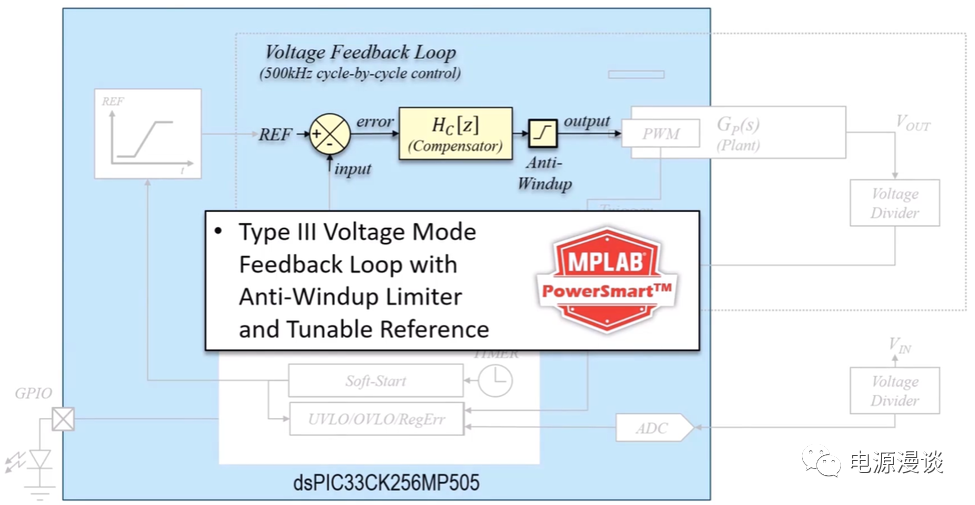

圖3 同步BUCK的軟件框架結構

在這個電路中，我們將通過dsPIC33C內部DSP運行一個數字補償器，通過分壓電阻采樣輸出電壓和數字基準比較產生誤差，最終計算的結果經過anti-windup限制范圍后，輸出給片上的PWM模塊去控制BUCK電路的占空比。為了避免給輸出電容充電產生的過充電流，我們添加軟起動代碼，通過一個定時器實現，同時，我們也會添加一些保護代碼，如輸入欠壓UVLO和輸出過壓OVLO，及輸出電壓范圍誤差代碼。按照慣例，我們也通過一個用定時器控制的LED來指示軟件的運行狀態。

圖4 用MCC產生配置的部分模塊

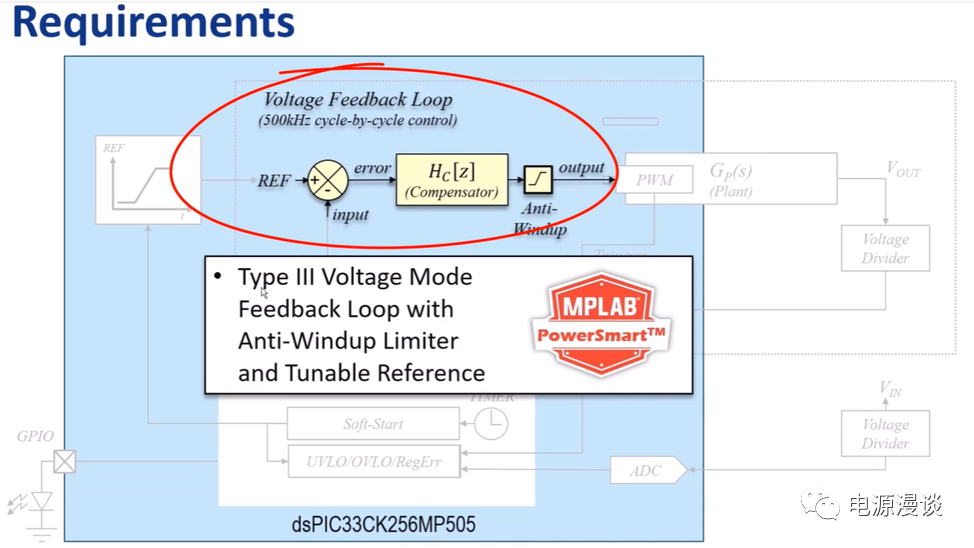

圖5 通過DCLD產生數字控制器代碼

二.基本模塊的MCC代碼構建

新建一個工程，就開始分別進行模塊設置，關于新建工程的步驟，我們不在此詳述。具體而言，我們通過MCC來建立各個模塊的代碼，MCC的安裝及使用我們?cè)诖瞬辉斒?。我?/span>首先需要做的是設置一個滿足各個外設及CPU運行的時鐘。

圖6 系統主時鐘的配置

通過圖6所示的配置參數，將主時鐘配置為最高主頻100M,對應FOSC為200M,注意此處，我們使用片上內部8M的振蕩器FRC為源振蕩器，且不進行FRC分頻。

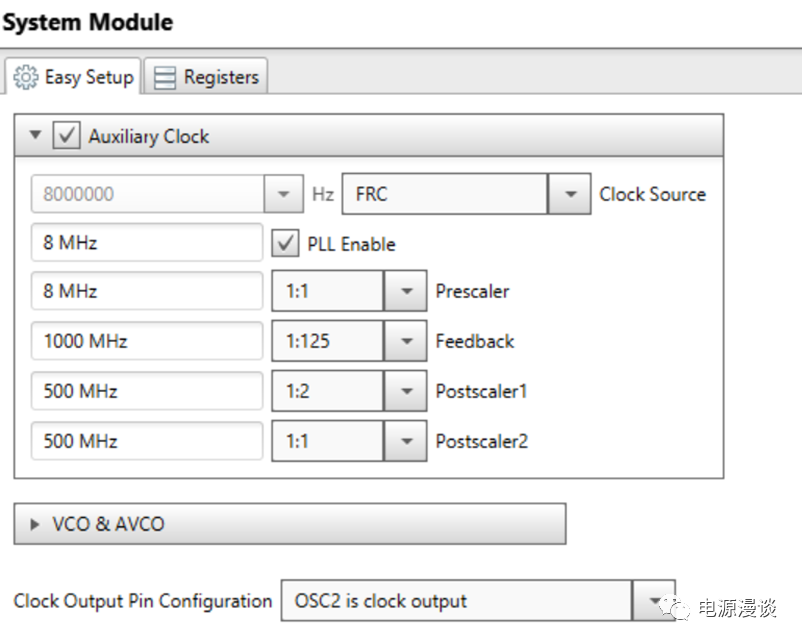

圖7 系統輔助時鐘的配置

輔助時鐘按照?qǐng)D7所示，配置為500M,供PWM模塊使用，規格書規定，如在高精度模式下運行PWM，則必須使用500M的時鐘輸入。

在系統設置部分，其非關鍵部分，這里我們不做特別說明。

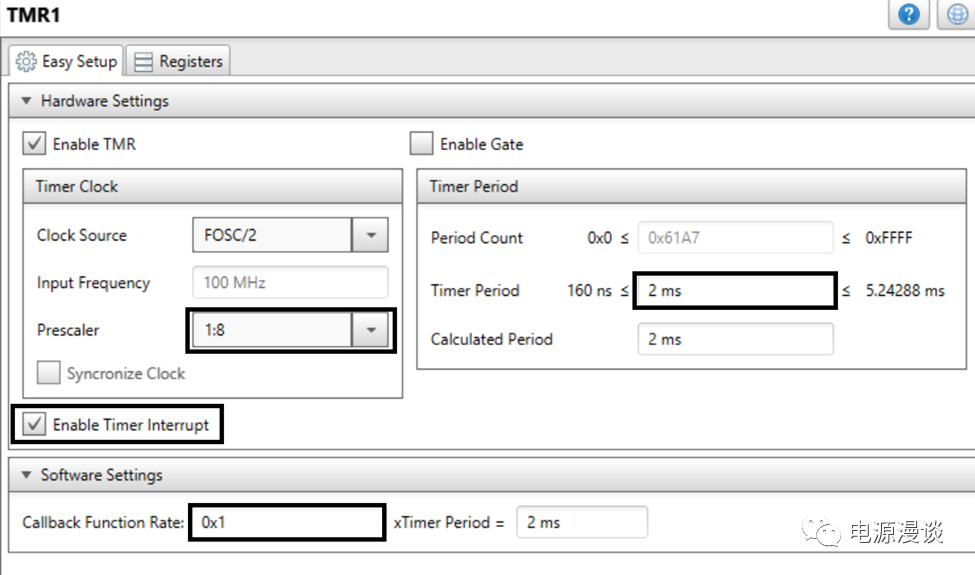

圖8 定時器T1的配置

通過如圖8所示的配置，選擇指令時鐘FOSC/2 100M,我們將定時器Timer1進行適當分頻設為2ms的周期，用于做一些指示燈功能，及啟動電路狀態機，且使能其中斷，在中斷中處理任務。

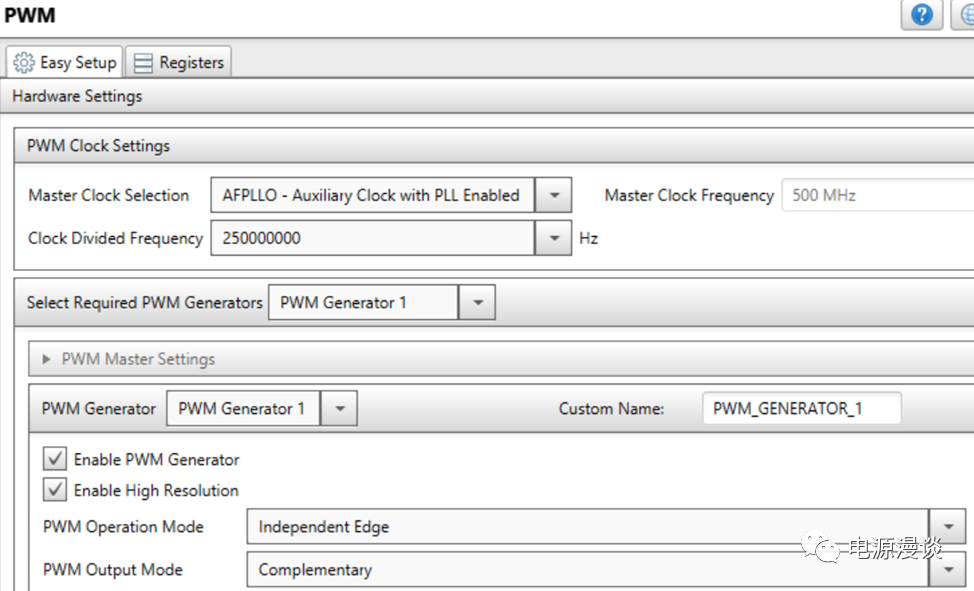

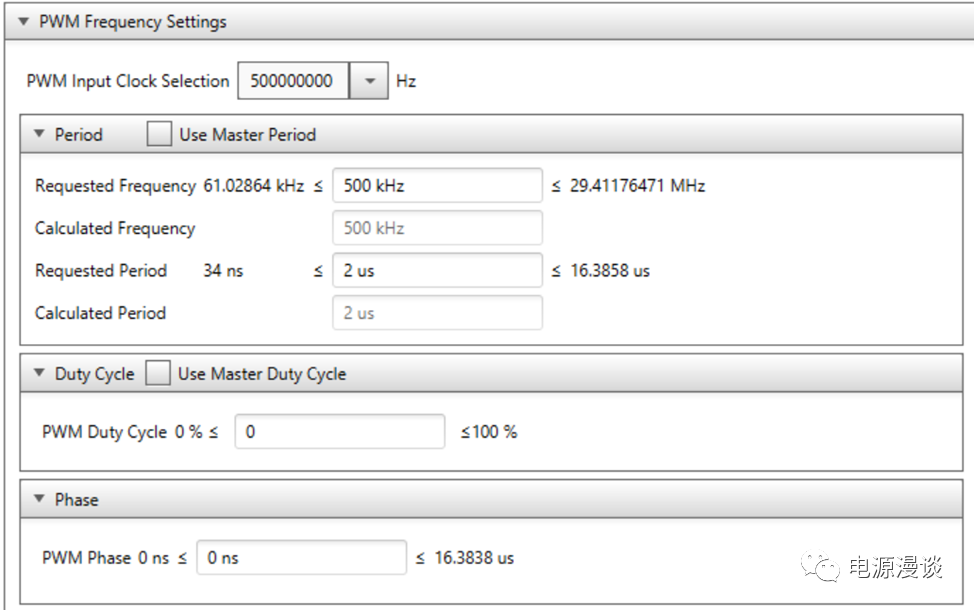

圖9 PWM模塊配置1

圖10 PWM模塊配置2

圖11 PWM模塊配置3

圖12 PWM模塊配置4

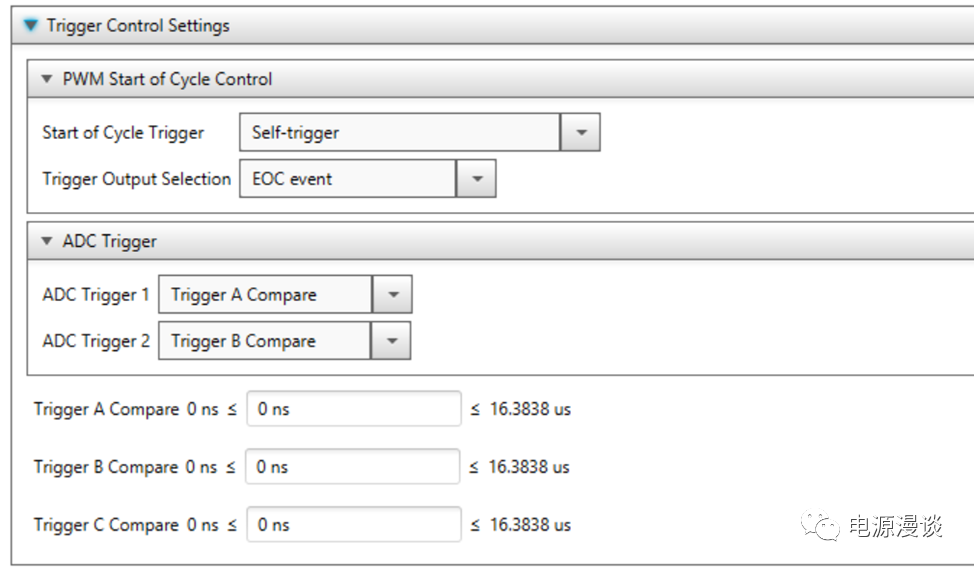

通過圖9到圖12進行PWM模塊的配置，在本示例中使用PWM1模塊，使能高精度模式，采用500M時鐘驅動。設置為互補模式輸出，設置一定死區，開關頻率為500k，通過閉環控制占空比。PWM的觸發為自觸發，由于需要它觸發ADC的轉換，所以使用了ADCtrigger A和ADC triggerB這兩個觸發信號，信號A用于觸發輸入電壓采樣，信號B用于觸發輸出電壓采樣。

PWM更新模式設為改寫占空比后觸發更新，更新模式為立即更新。

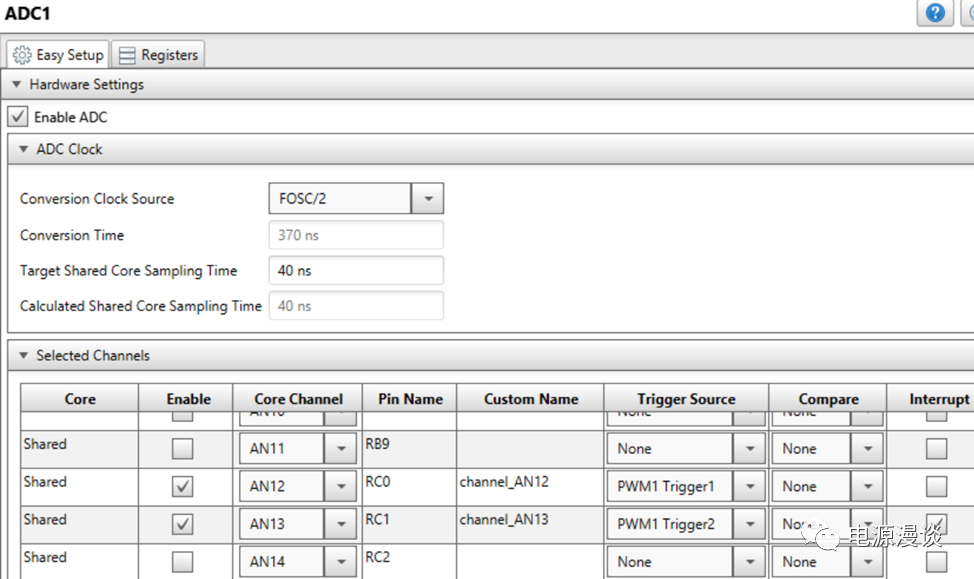

圖13 ADC模塊的配置

我們采用ADC的時鐘為100M,則按照默認設置ADC的core的轉換時鐘為50M,保持默認的采樣時間設置。由于需要采樣輸入電壓和輸出電壓，我們根據硬件連接選擇AN12為輸入電壓采樣，AN13為輸出電壓采樣，且使能AN13中斷，由于優先級問題，當AN13中斷服務程序中AN13的轉換結果得到時，AN12的轉換結果也是完成的。由于AN13的結果需要參與環路運算，所以我們使能AN13的中斷，當AN13的轉換結果完成后觸發進入ADC中斷，去進行反饋環的調用。

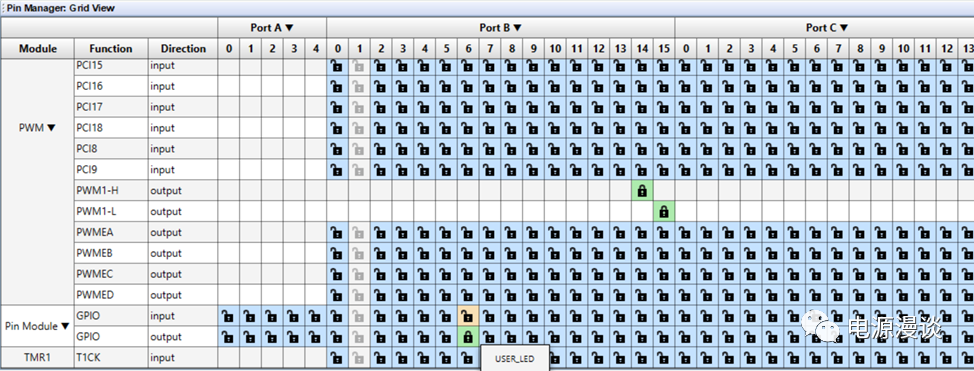

圖14 LED指示設置

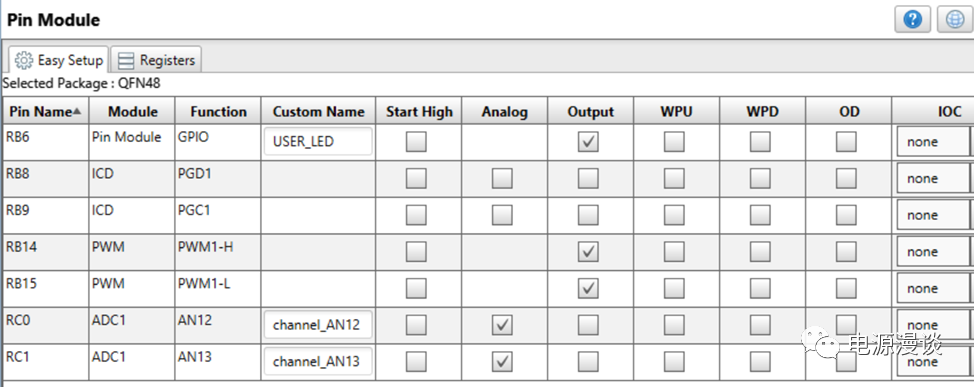

圖15 RB6設為指示燈輸出

如圖14所示，在pin manager中設置RB6為輸出功能，我們?cè)O(shè)置它為用戶指示燈的功能，重新在圖15中的pin Module給它命名。

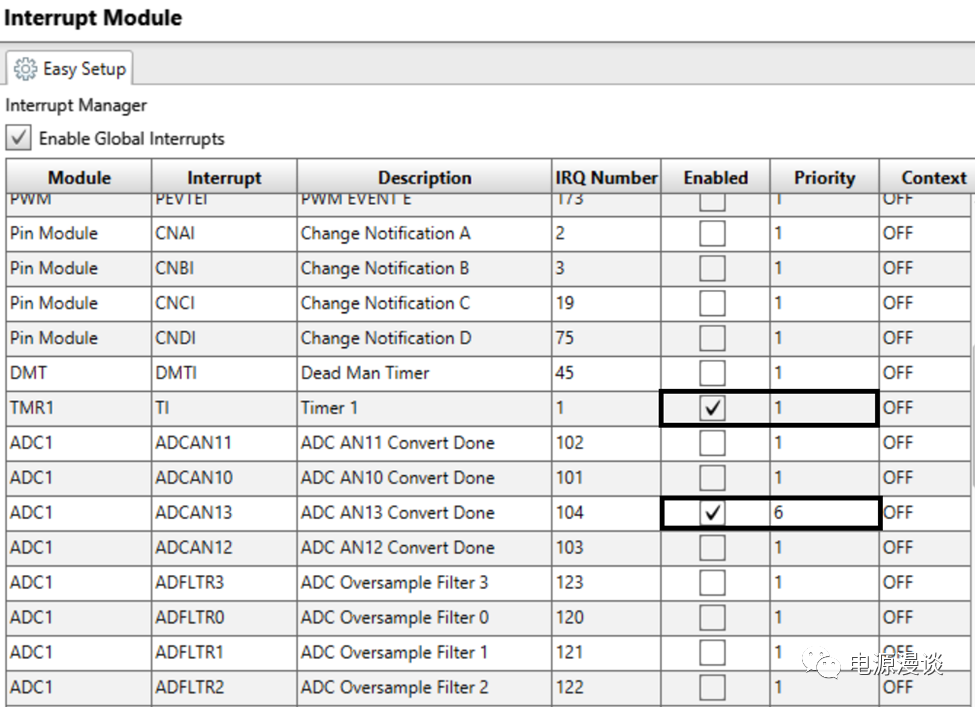

圖16 設置中斷的優先級

定時器的中斷優先級可以設的不用太高，此處我們?cè)O(shè)置為1，高于CPU的優先級，而AN13中斷需要參與反饋環調整，所以將它的優先級設為較高，此處設為6，確保AN13結果出來后能及時進入AN13中斷中執行反饋換運算。

三.DCLD的功能簡介

圖17 通過PowerSmart DCLD實現環路補償器設計

此時我們已經完成了PWM和ADC的設置，接下來通過PowerSmart DCLD來設計數字補償器，這是一個連接通用仿真計算工具如Matlab或者Simplis等和數字環路補償設計的工具。

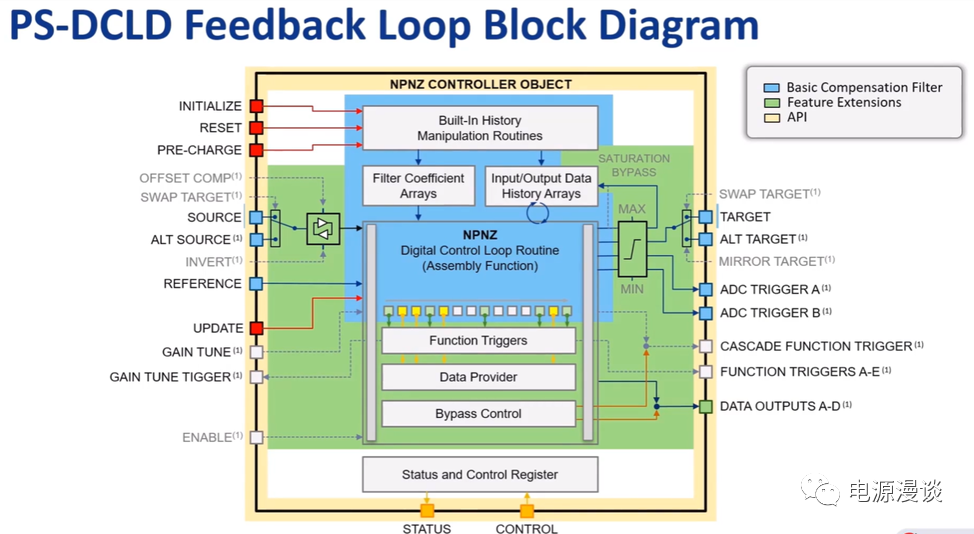

圖18 DCLD的結構框圖

DCLD的結構框圖，由基本補償器部分，擴展功能部分，及API函數組成，可以實現dsPIC33F,dsPIC33E, dsPIC33C系列的環路補償設計。

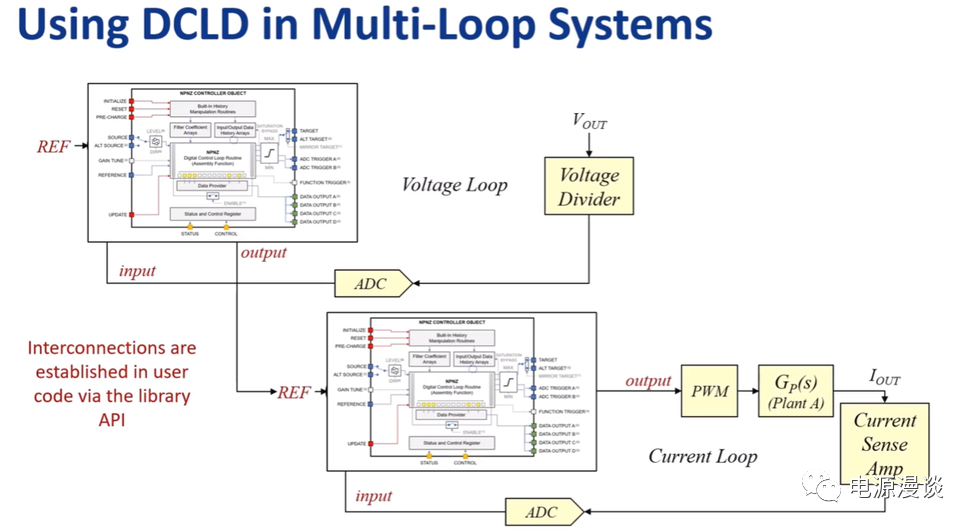

圖19 DCLD實現平均電流模式的示例

通過DCLD可以實現較為復雜的控制模式，如平均電流模式控制，可以建立兩個獨立的控制環路，電壓環和電流環，電壓環輸出作為電流環的輸入?yún)⒖?，兩個環路之間的互聯由用戶代碼結合API完成，后續我們會介紹。

關于DCLD的詳細功能介紹，我們放在后面。

三.DCLD參數配置及補償器設計

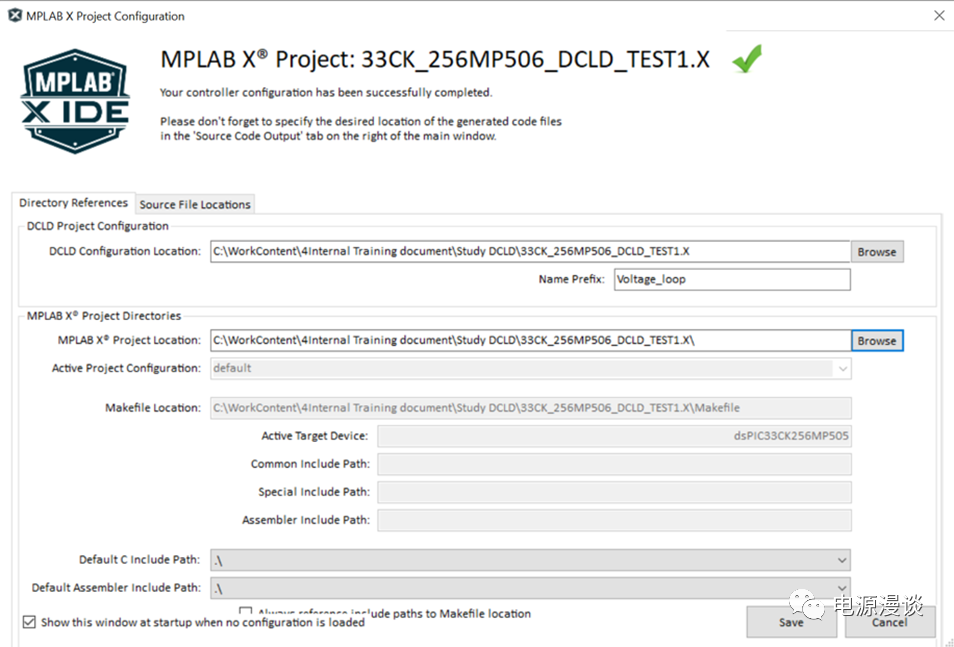

圖20 DCLD配置位置路徑及連接MPLAB XIDE

由于DCLD是一個獨立的設計工具，因此在圖20中，我們給出了DCLD配置位置的設置，通過這個窗口將DCLD的配置和MPLAB XIDE的工程連接起來，此處給配置命名為Voltage_loop，這個名稱將自動放到代碼中作為變量定義的名稱。

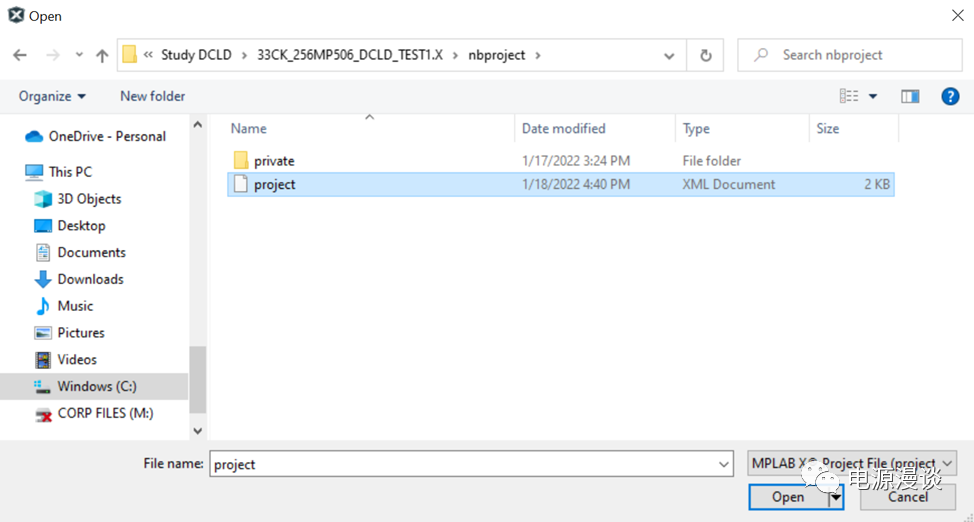

圖21 DCLD和MPLAB XIDE工程的連接設置

通過設置如圖21的項目工程路徑，我們就將MPLAB XIDE當前工程和DCLD的設置連接了起來，窗口會顯示如圖20中的綠色打勾。

圖22 DCLD的配置窗口

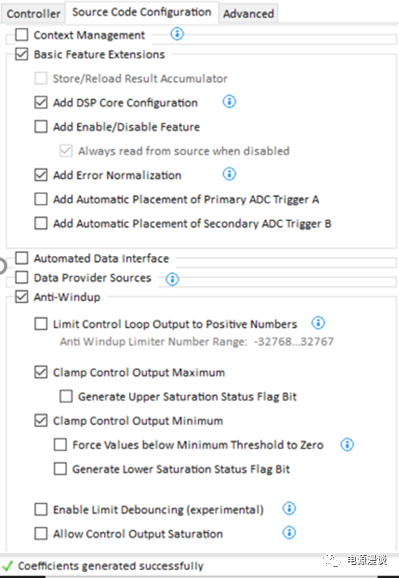

圖23 對DCLD代碼的裁剪

此處我們對DCLD產生的代碼進行一定裁剪，由于我們采用MCC產生的中斷服務程序去調用控制環路，控制環路本身不需要關注CPU的背景信息，因此在默認設置上我們將Context Management去掉。

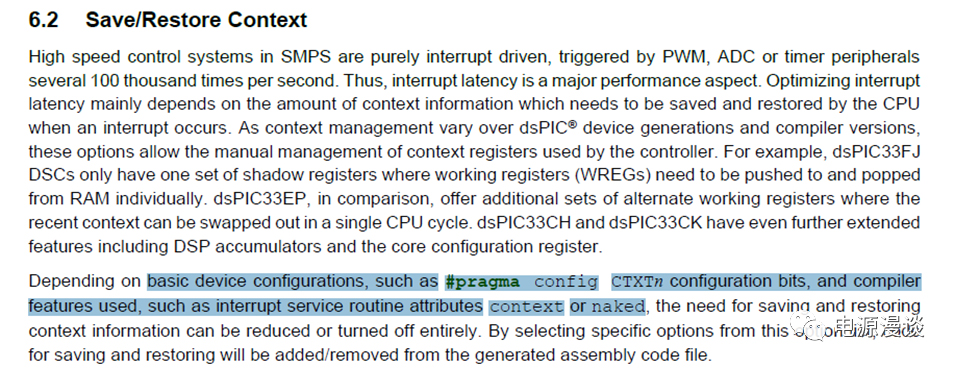

圖24 Context Management優化中斷延時

關于通過管理不同器件的背景信息，以便優化中斷延時的說明如圖24所示，當有存儲背景和恢復背景需要時，可以通過這個選項處理。

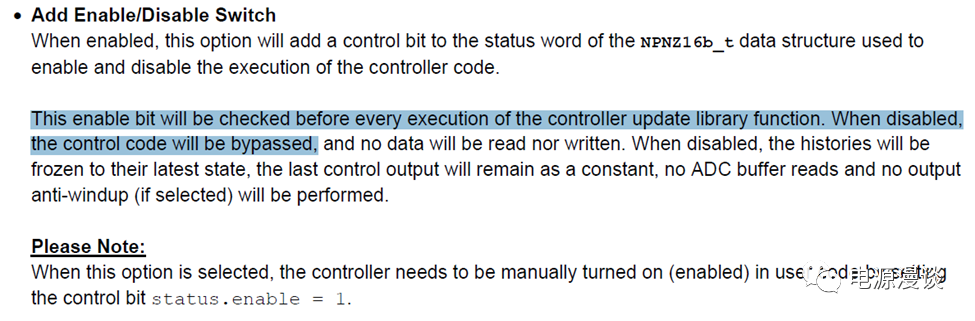

圖25 Add Enable/Disable Switch功能

對使能和去使能的選項，當增加這個選項時，會在NPNZ16b_t中增加一個控制位status.enable，當需要更新控制庫時，需要將這一位置位。當清零時，控制代碼就會被忽略。

我們需要連續運行控制環路，因此Add Enable/Disable Configuration選項也會去掉。

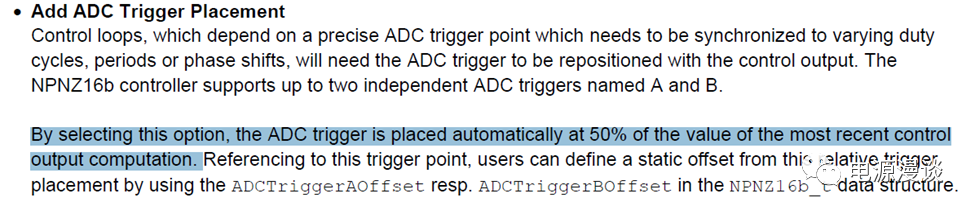

圖26 ADC觸發位置的精確設置

當需要精確設置ADC的觸發位置時，我們可以通過選擇Add ADC Trigger Placement來自動設置在最新的控制輸出位置的50%，同時通過ADCTriggerAOffset和ADCTriggerBOffset去增加偏置量。

由于我們這里采取周期內固定的采樣點設計，所以去掉Add Automatic Placement of Primary ADC Trigger A, Add Automatic Placement of Primary ADC Trigger B這兩個選項。

這里我們需要用到Anti-windup和Clamp Control Output Maximum和Clamp Control Output Minimum對計算最大值和最小值進行Clamp。

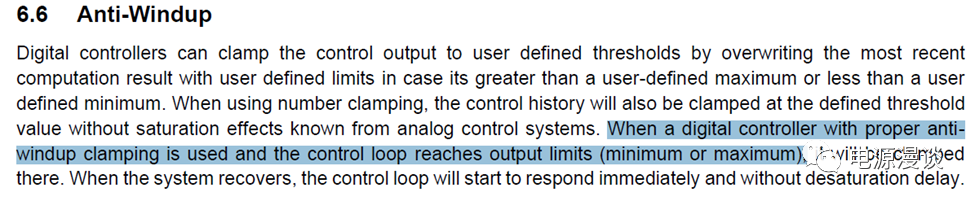

圖27 Anti-Windup設置

我們需要用Anti-Windup來控制環路計算結果在一個定義的范圍內，一旦超出這個范圍，控制計算結果就會被Clamp，這就不會造成在模擬控制中的飽和問題，如圖27描述所示。

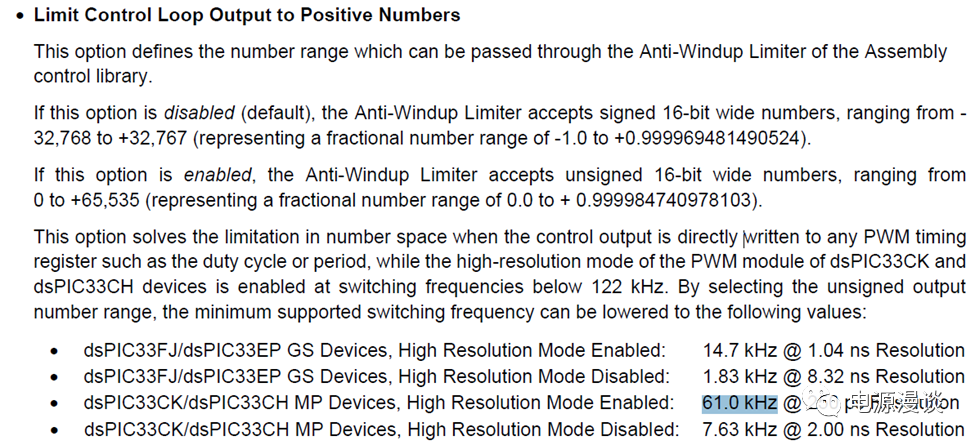

圖28 Andi-Windup對低頻率范圍的支持

當沒有使能Limit Control Loop Output to Positive Numbers時，控制庫是支持-32768到32767之間的Q15有符號數據的，而此時在dsPIC33C高精度模式下，最低能達到的控制開關頻率為144k，為了支持更低頻率，我們可以使能這個選項，使得控制庫支持無符號16位計算結果，將計算結果擴大到0-65535，使得高精度PWM模式下最低的開關頻率達到61k。我們現在這個實驗案例開關頻率較高，不需要使能這一選項。

此時，我們就可以進行濾波器的設計了。

四.DCLD設計數字補償器

在設計控制器零極點之前，我們通過P控制器測試出功率級電路的Bode圖。

圖29 P控制器代碼生成選項

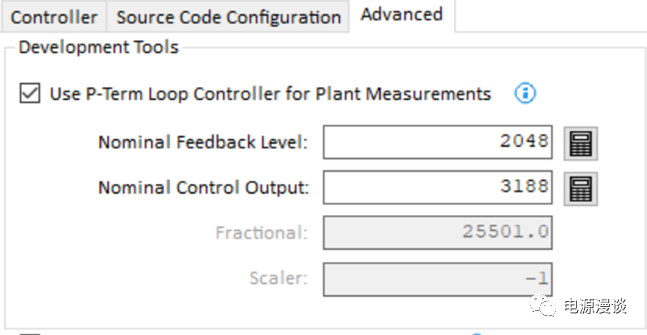

圖30 反饋增益的設置

通過對反饋增益的設置，我們得到正常的反饋ADC采樣數字量為2048，對應輸出電壓為Vout 3.3V時的ADC采樣值2048。

圖31 典型控制量計算

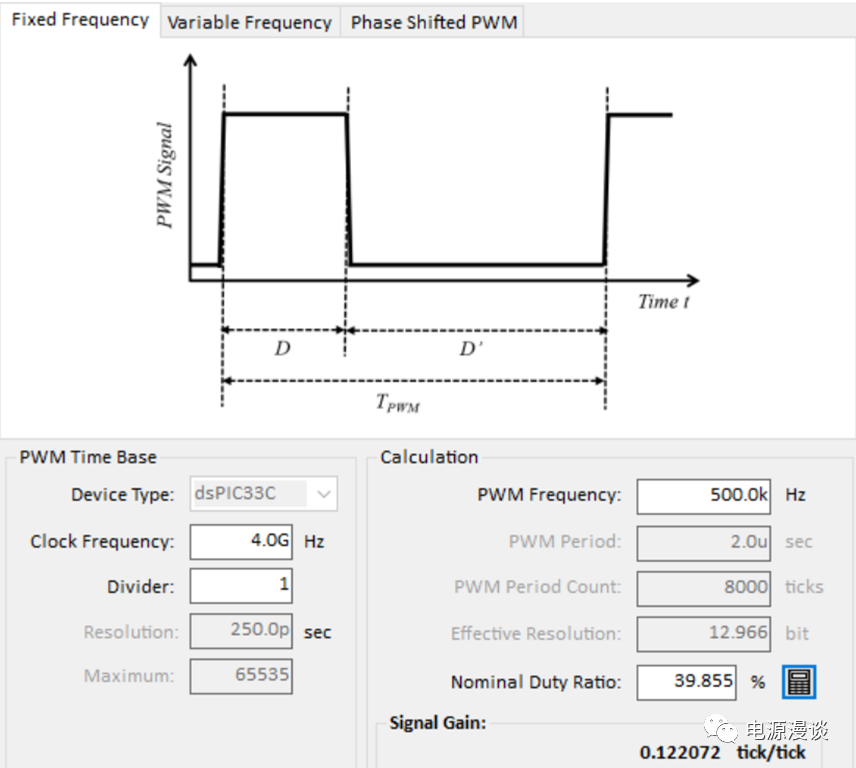

設置PWM模塊的工作頻率為4G（500MHz*8），在500k電源開關頻率下，自動得到周期為8000個tick，通過系統自帶的計算器去對效率進行估算，以得到合理的占空比計算值，如圖32.最終得到計算的典型控制輸出為3188，如圖29所示。

圖32 合理占空比計算

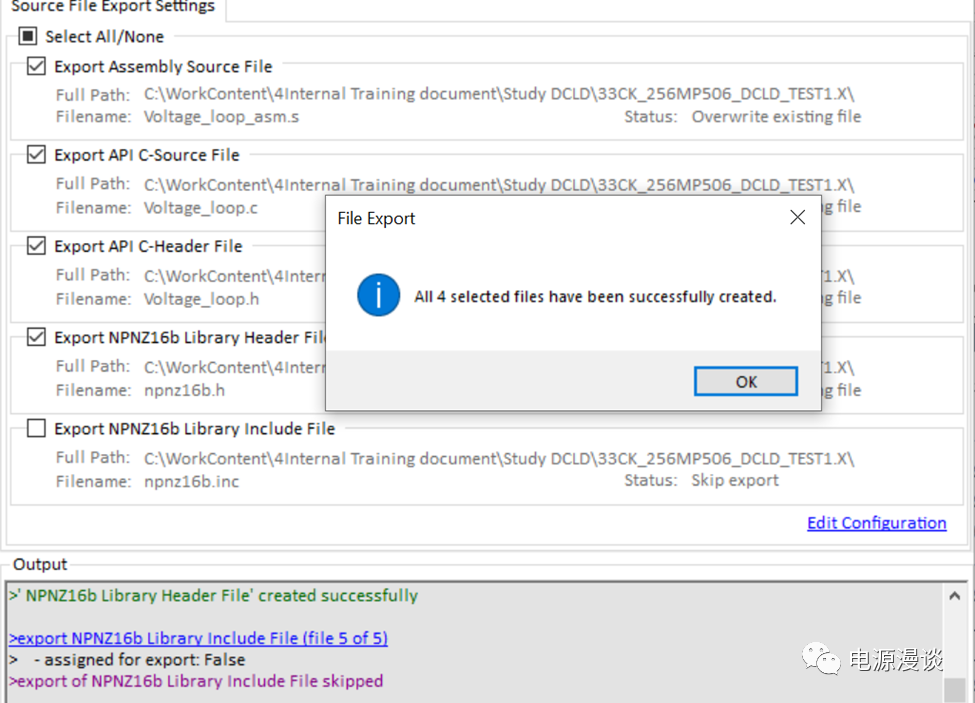

圖33 產生P控制器代碼

通過菜單中的Export Files可以產生P控制器代碼，用以測量功率級Bode圖，如圖34所示。

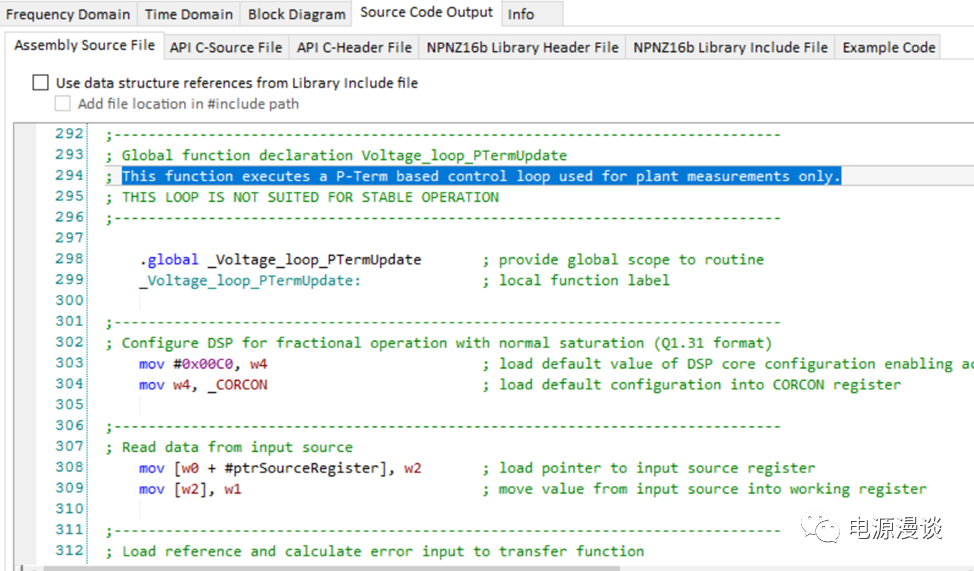

圖34 P控制器匯編代碼

圖35 在DCLD目錄中添加代碼

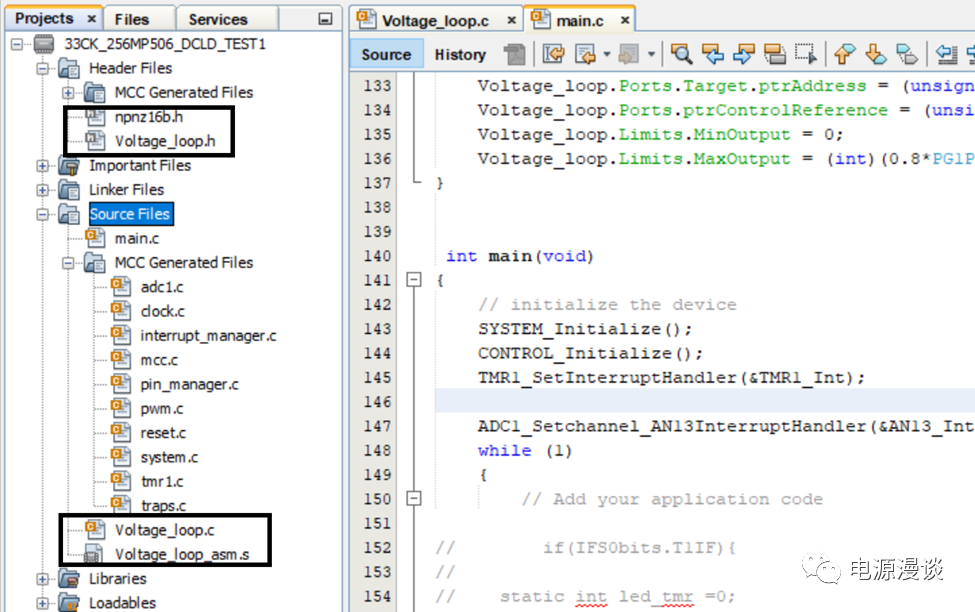

圖36 DCLD添加代碼

如圖35，36所示，將DCLD的產生的相應控制環代碼添加到當前工程目錄中，包括2個頭文件，1個C文件，1個匯編文件。

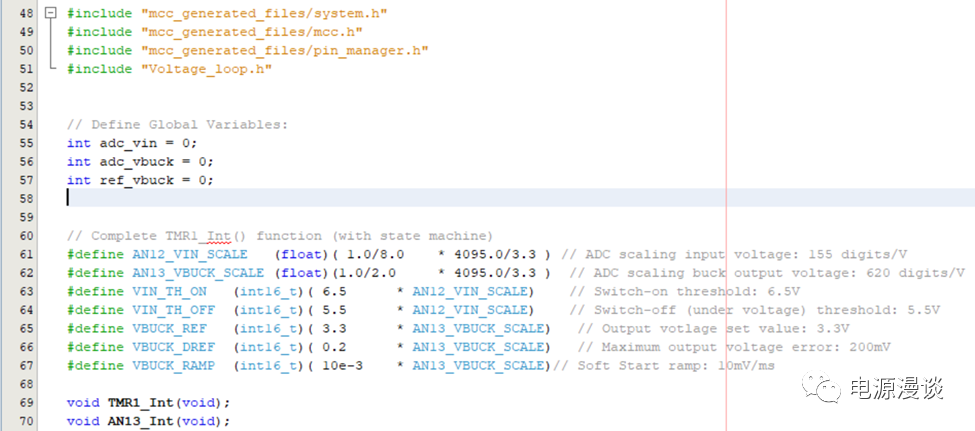

圖37 添加頭文件和定義輸入輸出及參考變量

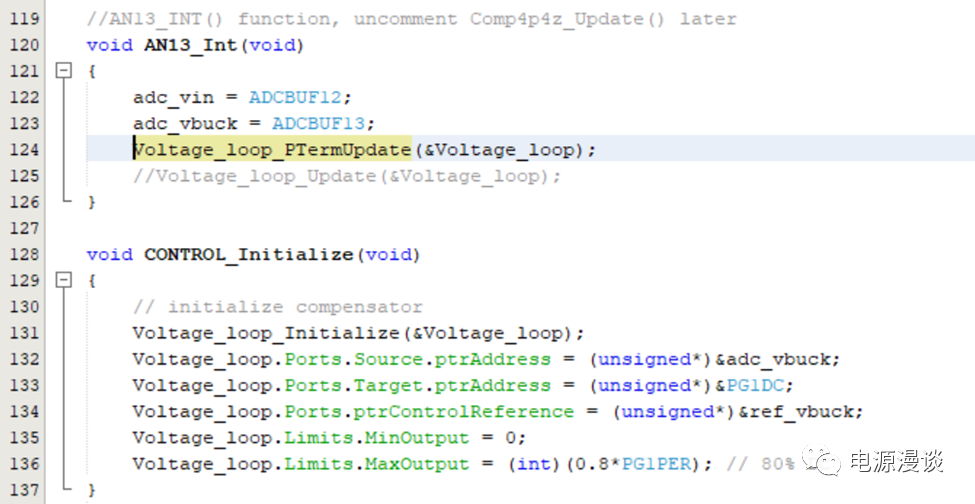

圖38 添加ADC中斷調用代碼及控制器初始化代碼

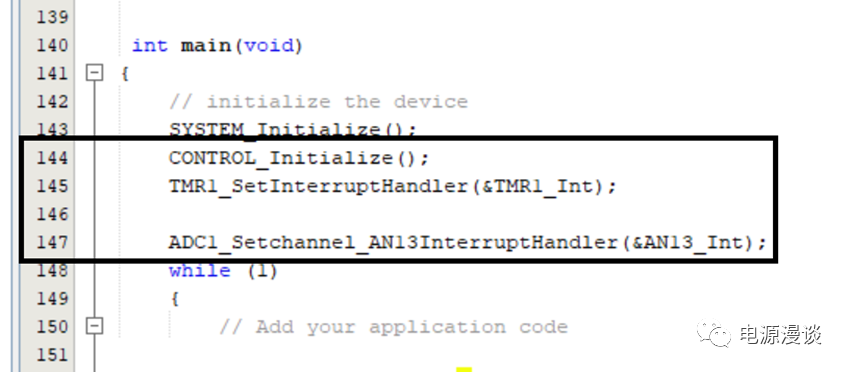

圖39 添加控制器初始化調用及中斷服務程序Handler

控制器的初始化，主要是對控制器初始化函數進行初始化，并且指定控制器的輸入變量adc_vbuck，輸出目標變量PG1DC,及控制參考ref_vbuck。

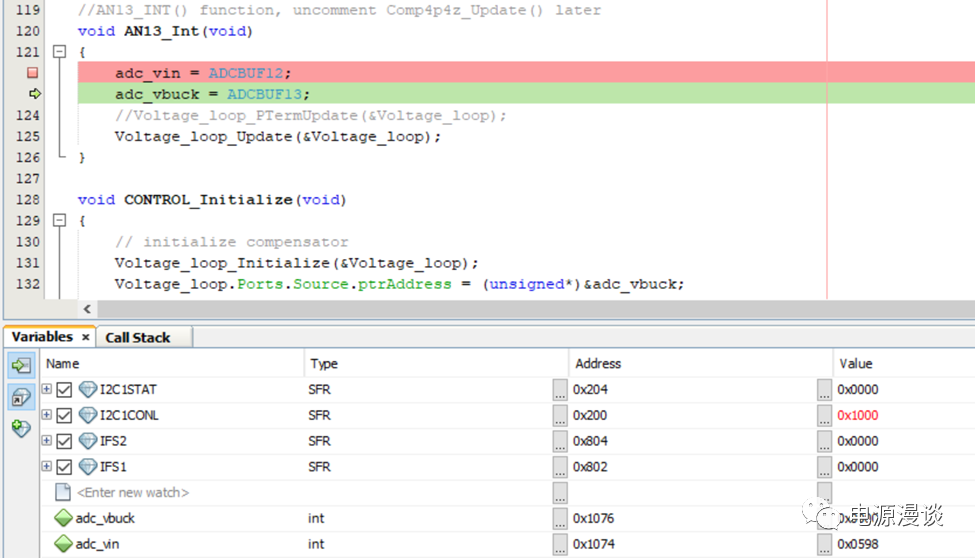

圖40 自行Debug驗證ADC中斷

經測試，可以看到ADCAN13中斷可以正常進入，調試窗口可以看到輸入電壓的測量值為0x598。

圖41 輸入電壓采樣電路

根據輸入電壓硬件采樣電路，當輸入電壓為9.2V時，可以測試出TP47電壓為1.152V,對應調試窗口測試出的數值0x598，根據ADC的模擬數字量基本關系，不難確定這一點是正確的。

在主程序中添加對控制器的初始化代碼調用，并且將相應的ADC的中斷服務程序和TMR1的中斷服務程序指定給相應的中斷Handler。

TMR1的中斷服務程序如下所示，主要用于處理狀態指示，欠壓鎖定及軟起動功能，此處代碼中VBUCK_REF代表正常輸出電壓。

voidTMR1_Int(void)

{

    static int led_tmr =0;

    static int fsm_state = 0;

    static int start_tmr = 0;

    static int err_tmr = 0;



    // blink LED 1Hz

    if(++led_tmr>=500)

    {

        led_tmr = 0;

        USER_LED_Toggle();

    }



     switch(fsm_state)

    {

        case 0:     // State 0: wait for Vin>threshold(delay time)

            ref_vbuck = 0;

            err_tmr = 0;

            if (adc_vin<VIN_TH_ON)

            {

                start_tmr = 0;

            }

            else if (++start_tmr>2000)

            {

                fsm_state = 1;

            }

        break;

        case 1:     // State 1: ramp up buck reference value(soft-start)

            if (ref_vbuck < VBUCK_REF)

            {

                ref_vbuck += VBUCK_RAMP;

            }

            if ((adc_vin<VIN_TH_OFF) ||(err_tmr>200))

            {       // low input voltage OR error for>200ms

                start_tmr = 0;

                fsm_state = 0;

            }

        break;

    }

}

接下來我們測試開發板的P控制器對應的環路，即功率級傳遞函數曲線。

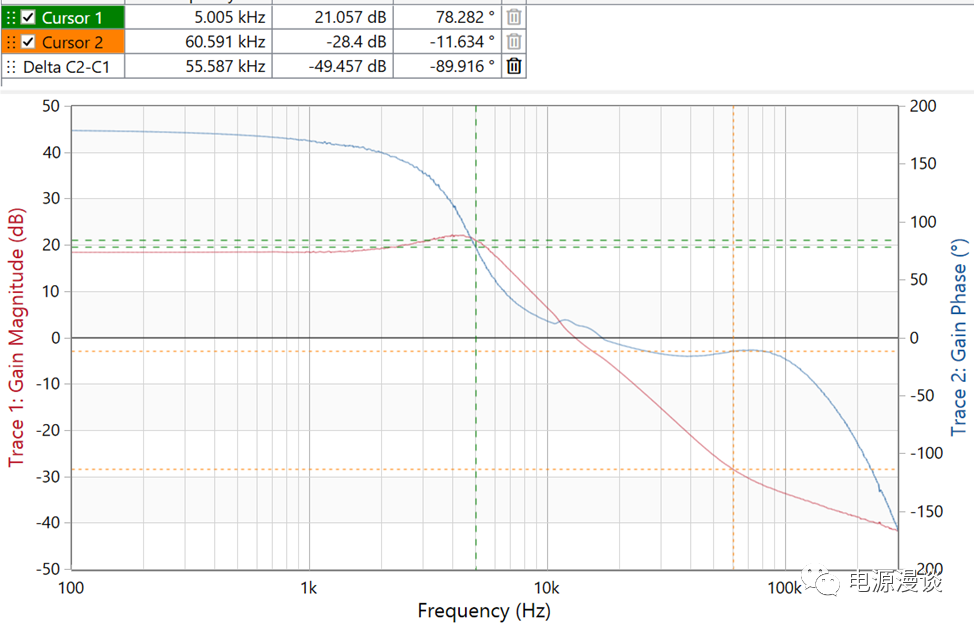

圖42 滿載時P控制器測試功率級Bode圖

從測試出的功率級Bode圖來看，功率級LC轉折頻率約為5k，ESR零點約為60k，這些信息為設計數字補償器零極點提供參考。

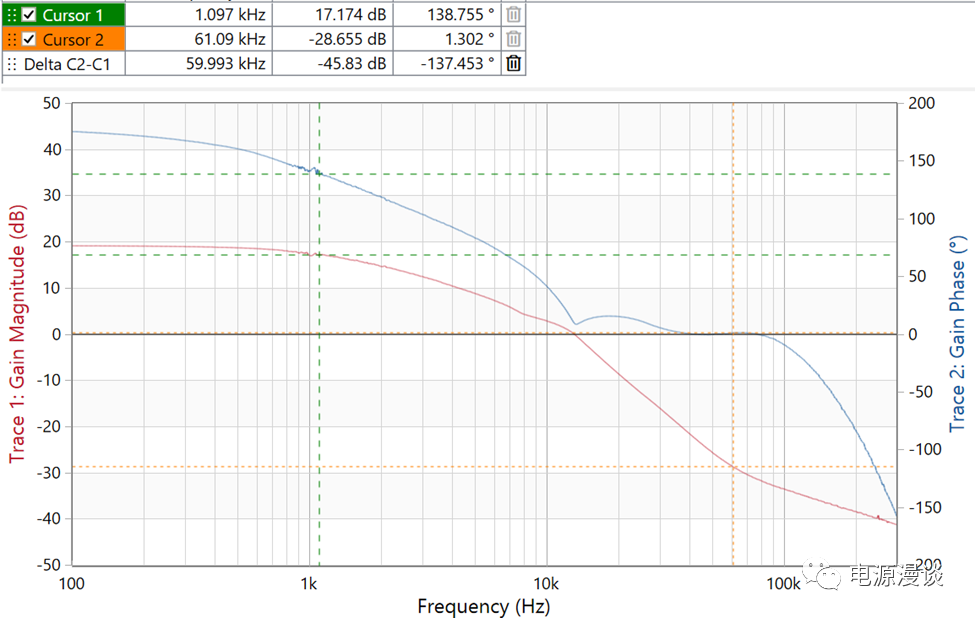

圖43 空載時P控制器測試功率級Bode圖

在圖43中，我們同時給出了空載時的功率級Bode圖，可知二階LC極點轉折頻率變?yōu)?/span>1k附近，由于負載阻抗較大，因此Q值很小，可以看到增益曲線沒有出現像滿載一樣的峰值，高頻ESR零點位置還是60k附近。

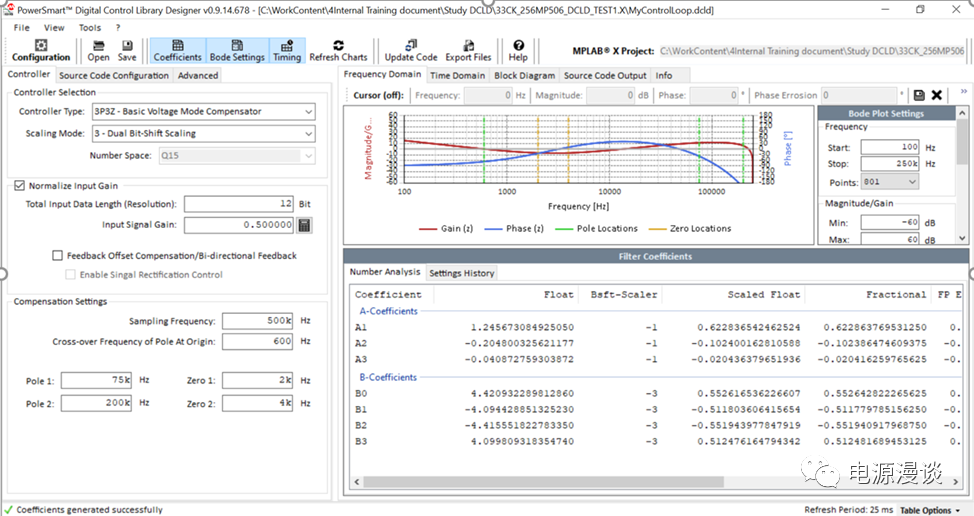

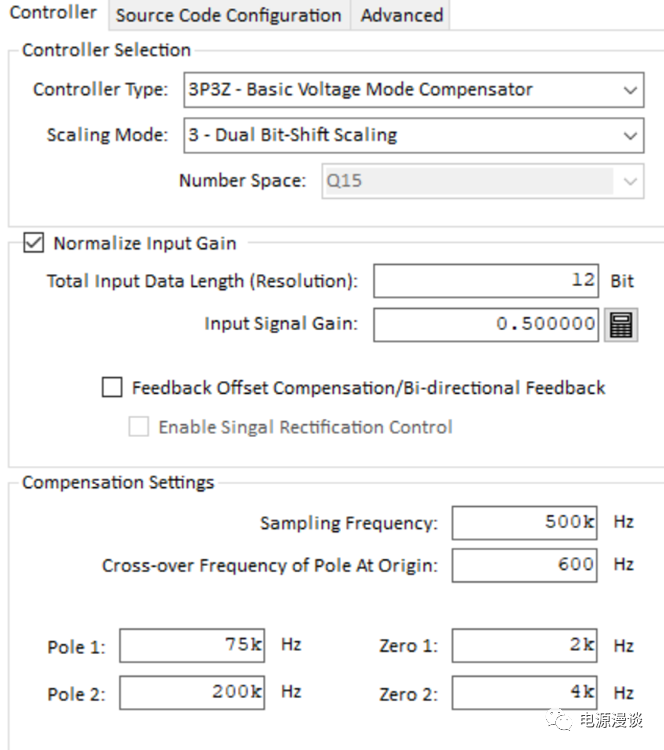

圖44 設計補償器零極點

根據P控制器測試出的功率級Bode圖，我們找到了相應的功率級零極點大致位置，且根據前述文章的討論，可以使用3P3Z的數字補償器，且使用歸一化輸入增益，以便在AB系數中考慮輸出分壓反饋電阻。參考BUCK電路模擬補償器的數字化過程，中對輸入增益歸一化的說明。

此時，我們可以指定相應的零極點去得到期望的環路曲線，這里開關頻率設為500k，零頻率極點設為600Hz，兩個零點用于抵消LC二階極點，分別設在2k和4k，一個極點用于抵消ESR零點設在75k，另一個極點用于衰減高頻分量，設在低于奈奎斯特頻率的頻率200k，使得奈奎斯特頻率處的分量有一定衰減。

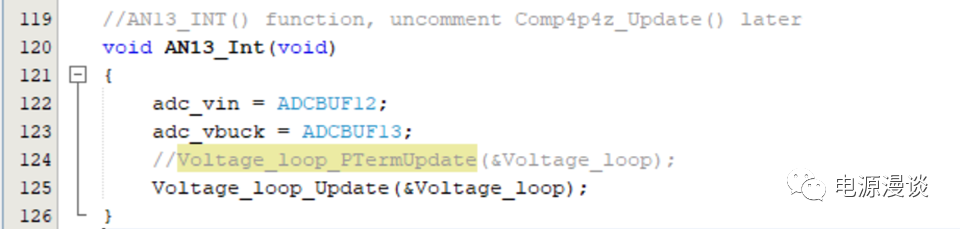

圖45 調用電壓環控制代碼

根據新輸入的控制器零極點，重新產生代碼后，我們?cè)?/span>AN13的中斷服務程序中調用電壓環控制函數，如圖45所示，完成閉環控制。

圖46 DCLD產生的數字補償器系數

圖46為DCLD所產生的補償器AB系數，及相應的Q15格式數據。

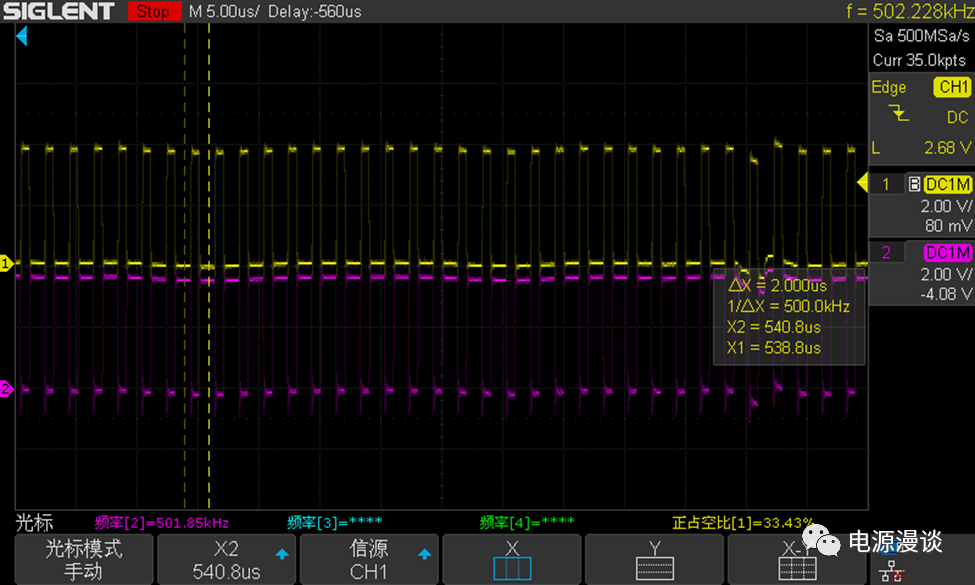

圖47 空載時PWM驅動波形（CH1-PWM1H-CH2-PWM1L)

前述文章，BUCK電路模擬補償器的數字化過程 ，詳述了通過DCLD產生的數字補償器AB系數的過程，后續我們也會詳細分析基于產生的AB系數結合數字補償器，如何在DCLD產生的代碼上執行新的控制量計算。

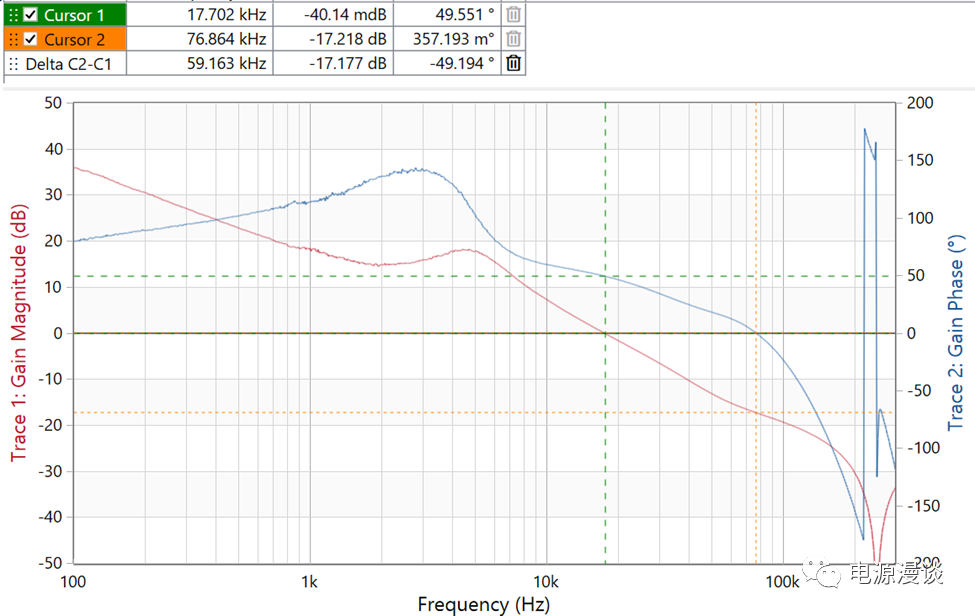

圖48 滿載時開環增益?zhèn)鬟f函數Bode圖

滿載時的開環增益?zhèn)鬟f函數曲線如圖48所示，我們從圖上得知，帶寬為17.7k，相位裕量為50C，增益裕量為17.2db，且低頻段具有較高的積分增益，高頻200k以上以40db/10倍頻衰減，它是一個非常穩定的符合我們期望的環路曲線。

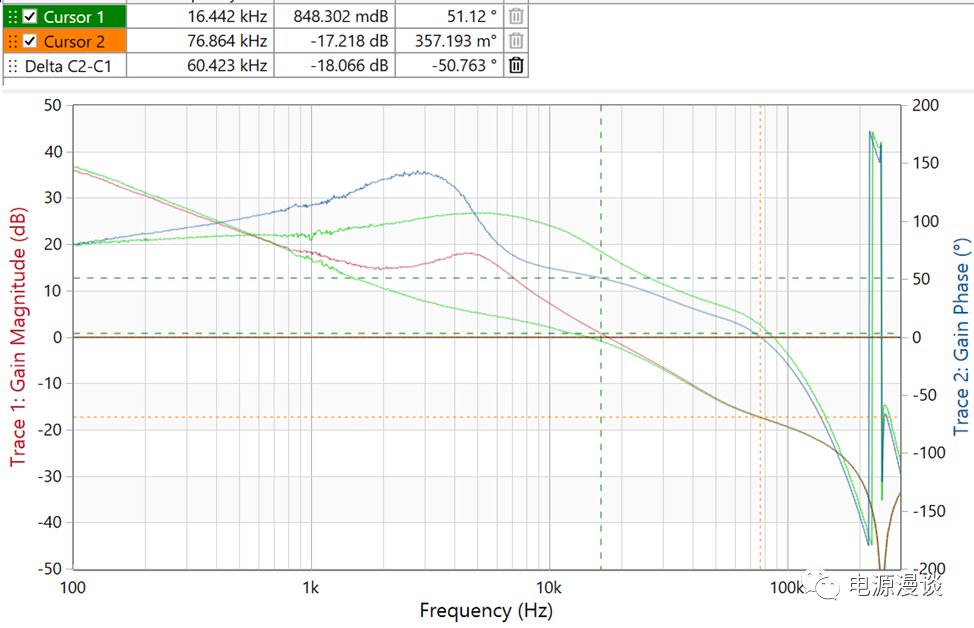

圖49 滿載和空載時開環增益?zhèn)鬟f函數Bode圖

從圖49滿載和空載時的開環增益曲線對比來看，空載時的穿越頻率略低于滿載時的穿越頻率，相位裕量略高于滿載時相位裕量，符合同步BUCK的特性。



總結，本文通過介紹數字電源開發板DPSK3的基本結構及基本代碼框架的形成，接著通過MCC去得到基本的開關電源外設配置代碼，最后通過DCLD去設計數字補償器設計，首先由P控制器測試出功率級Bode圖，進而得到控制器零極點，最終本文設計了電壓模式BUCK電路的環路補償器，并且測試了典型負載下的環路Bode圖。
