針對高壓儲能，及新能源汽車OBC單元，發現電壓采樣及電流采樣都是標準配置；

1、應用場景 - 高壓BMS及OBC為例

我們看一下儲能及OBC里面的電流測量電路及功能

儲能：為了實現SOC算法，必須要采樣電流

OBC：為了實現電流環的控制，比如PFC的CCM(Continous Current Mode)就是控制電流

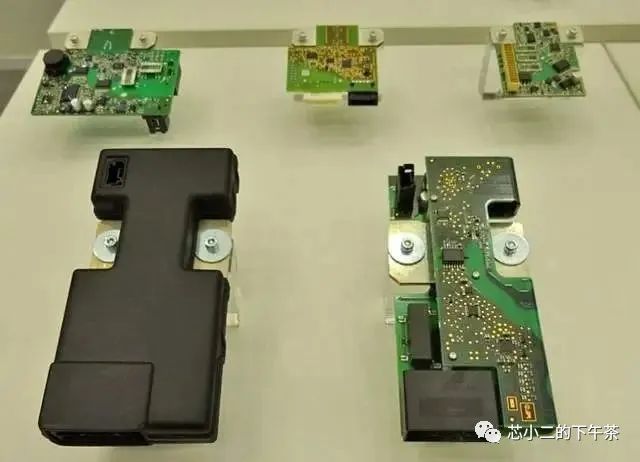

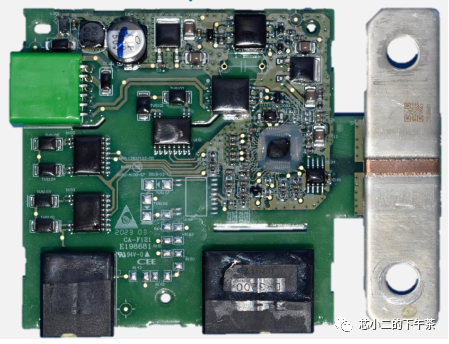

汽車BMS里面，也有采用隔離霍爾方式的，用的較多的是LEM DHAB

2、不同類別的電流檢測方案

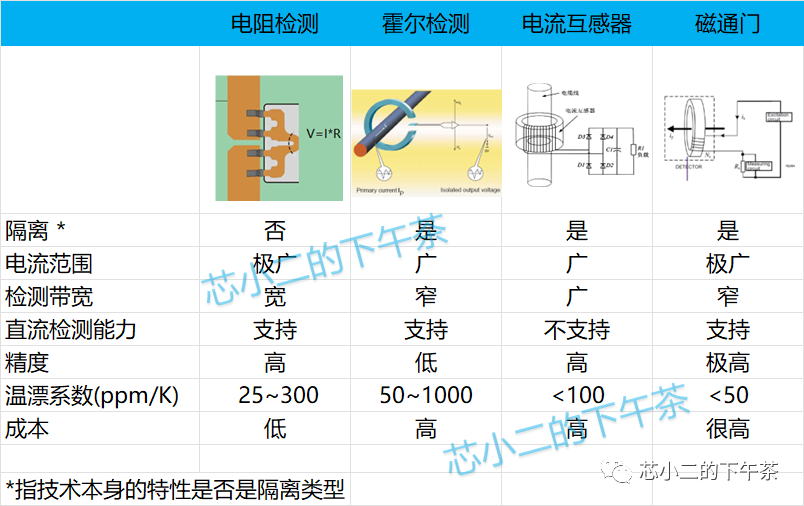

如下圖，是常見的電流檢測方案，以及方案的優劣勢

不同類別的方案適合不同的場景，電阻測量方式因?yàn)槠浜?jiǎn)單，低成本，應用最廣泛，但是其本身是非隔離的，且電阻會產生熱，熱又會影響精度，因此設計時一般對后面的調理電路及布局走線會有更高的要求；

霍爾檢測本身是隔離的，但是其精度一般較低，因此對于小電流檢測應用就不合適；在BMS里面，霍爾檢測一般作為備份檢測方式（保證功能安全一般會采取兩種方式）

3、電流測量電路注意實現

第一節可以看到，BMS和OBC中，基于具體需求，采用了3種不同的電流采樣方式；在設計電流采樣電路時候，一般需要考慮如下的問題

測量的電流范圍及精度

比如新能源汽車的電池，需要檢測放電電流和充電電路，電流范圍很寬，一般在-300A~300A范圍；且為了保障SOC的精度，電流測量精度也要求高，一般2%以內；

是否需要隔離：

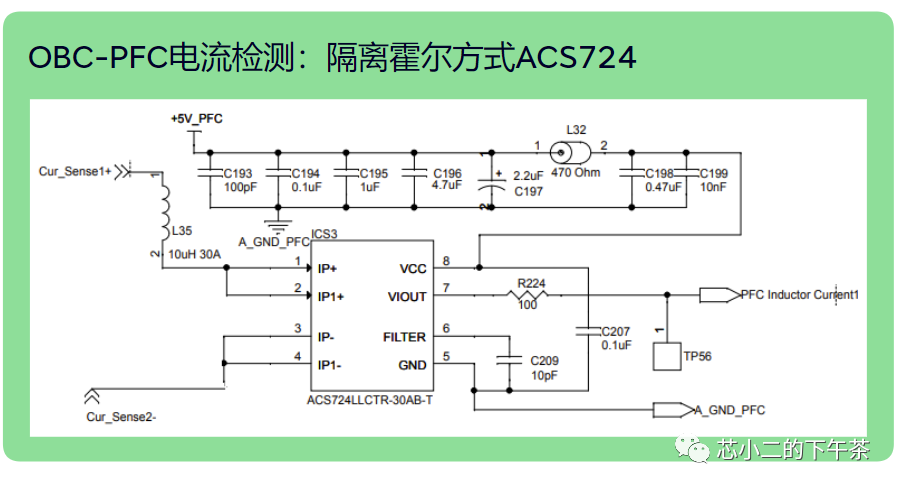

基于安全考慮，采樣電路和主控電路之間，是否需要隔離？比如OBC里面的PFC和LLC的電流檢測，都采用了隔離的方式；

電流的頻率

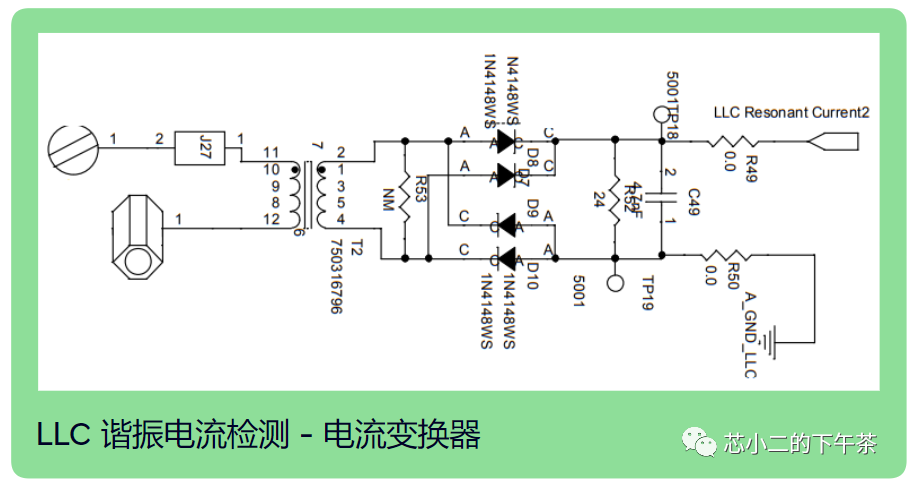

比如新能源汽車的充放電電流，雖然大，但是頻率不高，結合其他考慮一般采用分流器+霍爾的方式檢測；OBC里面的LLC，因?yàn)殚_(kāi)關頻高，因此選擇了電流互感器的方式；

3、常見的電流檢測芯片

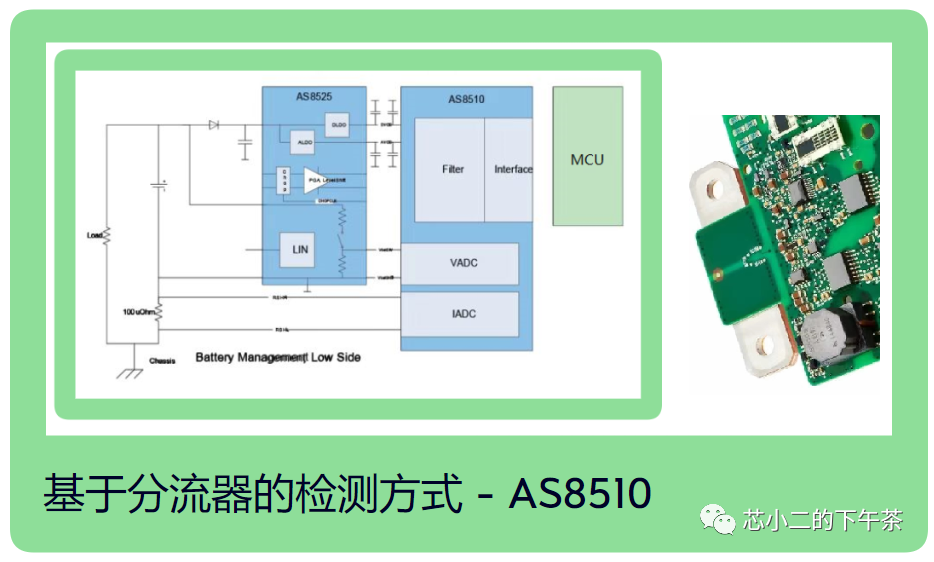

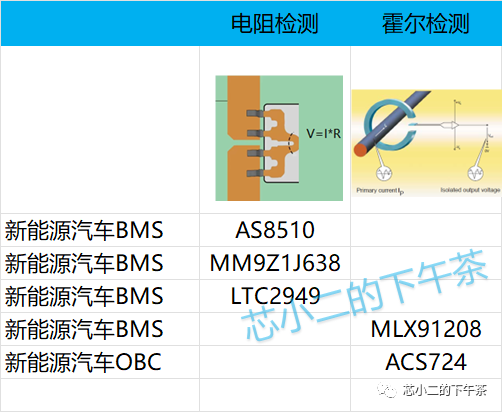

目前，成熟量產的方案以國外大廠的為主，如上圖，如AS8510，MM9Z1J648，LTC2949，MLX91208，ACS724；

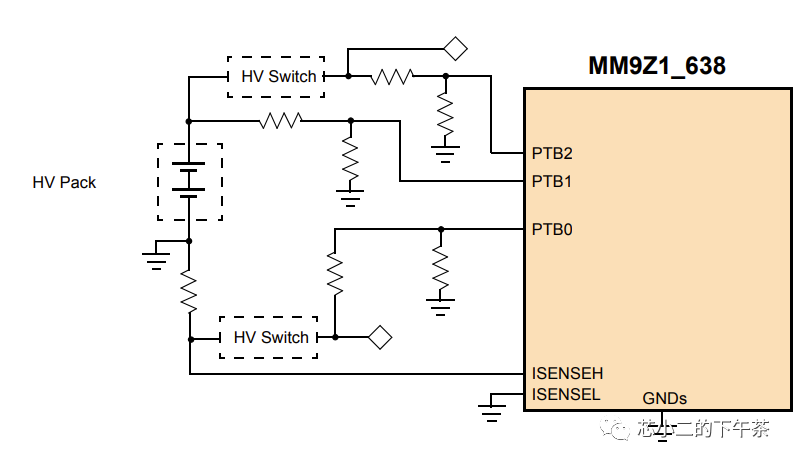

其中NXP的MM9Z1產品，這里不是作為通用BMS AFE，而是作為高壓PACK的采樣監控IC；

目前也有一些國產替代的方案在積極導入，

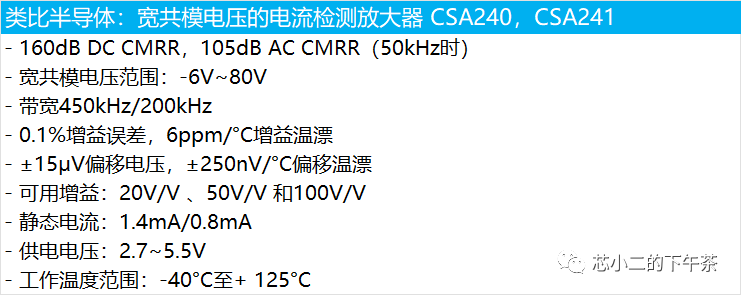

類比半導體的CSA240，CSA241；

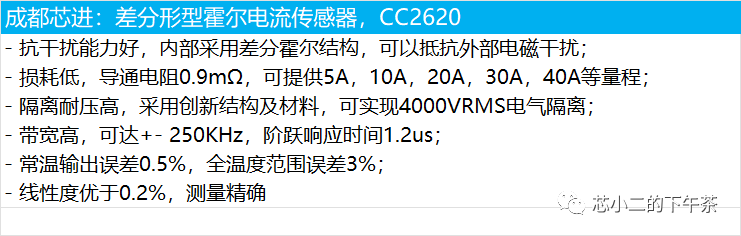

成都芯進的CC2620；

納芯微的霍爾傳感器 NSM2011，NSM2012，NSM2013；

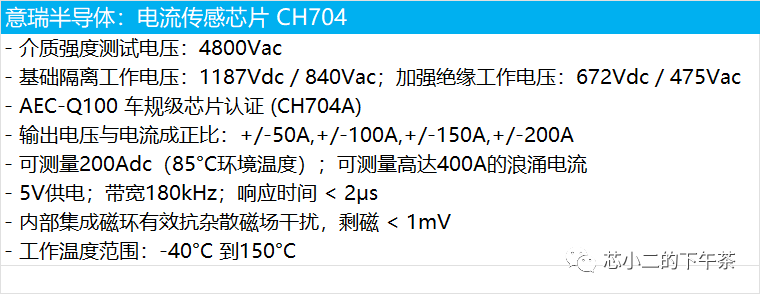

意瑞半導體的CH704；

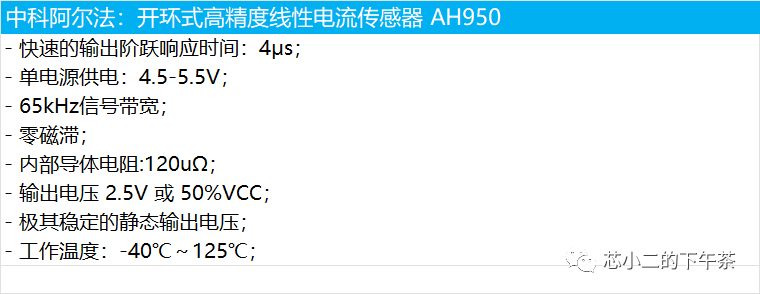

中科阿爾法的AH950；
