HC-SR04超聲波測距模塊可提供2cm-400cm的非接觸式距離感測功能，測距精度可達3mm；
模塊包括超聲波發射器、接收器與控制電路。
在智能小車的測距、避障，盲人拐杖，視力保護器（坐姿矯正），倒車雷達等應用中時常使用。
工作原理

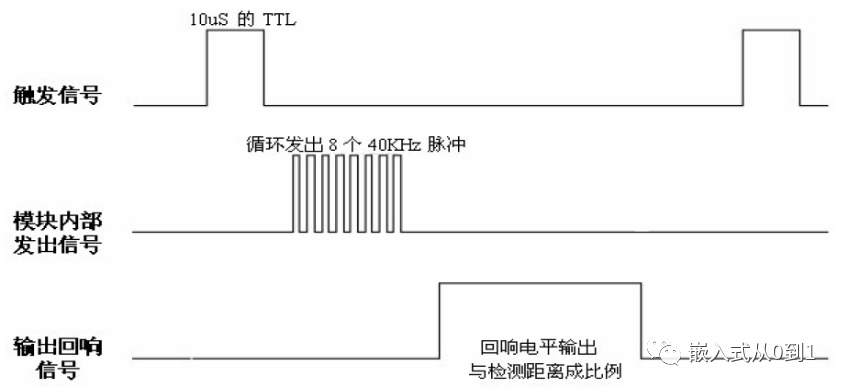

HC-SR04基本工作原理：
-
使用單片機的一個引腳發送一個至少10us高電平的TTL脈沖信號到模塊的Trig引腳，用于觸發模塊工作。
-
模塊檢測到觸發信號之后，會自動發送8個40khz的方波，然后自動切換至監測模式，監測是否有信號返回（超聲波信號遇障礙物會返回）。
-
如果有信號返回，通過模塊的Echo引腳會輸出一個高電平， 高電平持續的時間就是超聲波從發射到返回的時間。
-
因為聲音在空氣中的速度為340米/秒，即可計算出所測的距離。
代碼實現
通過上面的分析，我們知道，獲得超聲波模塊測得的距離的難點就是求得Echo引腳輸出脈沖的高電平持續時間。
實現步驟：
- 初始化Trig引腳PA2為輸出模式，Echo引腳PA3為浮空輸入模式；初始化TIM4為1ms的定時器，msHcCount變量用于記錄定時器中斷次數。
//文件"sr04.h"中添加定義
extern u32 msHcCount;
//超聲波硬件接口定義
#define HCSR04_PORT GPIOA
#define HCSR04_CLK RCC_APB2Periph_GPIOA
#define HCSR04_TRIG GPIO_Pin_2
#define HCSR04_ECHO GPIO_Pin_3
#define TRIG_Send PAout(2)
#define ECHO_Reci GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_3)
//文件"sr04.c"中
void Hcsr04Init()
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(HCSR04_CLK, ENABLE);
GPIO_InitStructure.GPIO_Pin =HCSR04_TRIG;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(HCSR04_PORT, &GPIO_InitStructure);
GPIO_ResetBits(HCSR04_PORT,HCSR04_TRIG);
GPIO_InitStructure.GPIO_Pin = HCSR04_ECHO;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(HCSR04_PORT, &GPIO_InitStructure);
GPIO_ResetBits(HCSR04_PORT,HCSR04_ECHO);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);
TIM_DeInit(TIM4);
TIM_TimeBaseStructure.TIM_Period = (1000-1);
TIM_TimeBaseStructure.TIM_Prescaler =(72-1);
TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);
TIM_ClearFlag(TIM4, TIM_FLAG_Update);
TIM_ITConfig(TIM4,TIM_IT_Update,ENABLE);
Hcsr04_NVIC();
TIM_Cmd(TIM4,DISABLE);
}2.測量距離，下面代碼實現的是五次測量取平均值作為最終的結果。單次距離測量的方法采用了兩種實現方式：定時器方式和延時函數的方式。
- 定時器方式，通過定時器4計數器值計算距離
當ECHO_Reci引腳的輸入電平由低變高時：即while(ECHO_Reci == 0); 循環為假時開始計時：OpenTimerForHc();
當ECHO_Reci引腳的輸入電平由高變低時，即while(ECHO_Reci == 1); 循環為假時結束計時：CloseTimerForHc();
計時結束，調用GetEchoTimer(void)函數計算總耗時，單位us。
u32 GetEchoTimer(void)
{
u32 t = 0;
t = msHcCount*1000;
t += TIM_GetCounter(TIM4);
TIM4->CNT = 0;
delay_ms(50);
return t;
}通過定時器4計數器值計算距離的具體實現代碼如下所示：
float Hcsr04GetLength(void )
{
u32 t = 0;
int i = 0;
float lengthTemp = 0;
float sum = 0;
while(i<5)
{
TRIG_Send = 1;
delay_us(20);
TRIG_Send = 0;
while(ECHO_Reci == 0);
OpenTimerForHc();
i = i + 1;
while(ECHO_Reci == 1);
CloseTimerForHc();
t = GetEchoTimer();
lengthTemp = ((float)t/58.0);
sum = lengthTemp + sum ;
}
lengthTemp = sum/5.0;
return lengthTemp;
}- 延時函數方式計算距離
也是取五次測量值的平均值作為結果，在計算Echo引腳輸出高電平時間的時候，只要while(ECHO_Reci)為真，計時即+10us，直至高電平結束，即可獲得高電平持續的總時間。
測試結果部分可以看出此方法誤差較大，大家可以想想，問題出在哪里？
void HCSR04_Ranging(float *p)
{
u8 i=0;
u32 j=0;
float HCSR04_Temp = 0.0;
for(i=0;i<5;i++)
{
TRIG_Send=1;
delay_us(40);
TRIG_Send=0;
while(!ECHO_Reci);
while(ECHO_Reci)
{
delay_us(10);
j++;
}
HCSR04_Temp+=j*10; //模塊最大可測距4m
j=0;
delay_ms(60);//防止發射信號對回響信號的影響
}
*p= HCSR04_Temp/5/58.0;
}注意：文中多次使用類似while循環：while(ECHO_Reci)，其實這樣做容易讓單片機陷入死循環，各位可以試著想想有沒有好的方式避免。
距離換算
查看手冊，我們會看到，手冊上說：
測量距離 = 高電平持續的us數 / 58
為什么us值/58即是以cm為單位的距離值呢？
正常的換算公式為：
測試距離 = (高電平時間*聲速(340m/s))/2
除以2的原因是，超聲波的信號是往返的耗時等于高電平時間，我們求距離，需要除以2。
上面的測量距離單位為m，高電平時間為s， 如果我們把測量距離的單位換為cm，高電平時間改為us， 則上面的公式就修改為：
測量距離cm = （高電平時間us/1000000） * 340 / 2 * 100
即測量距離cm = 高電平時間us * 17 / 1000；
即測量距離cm = 高電平時間us / （1000/17）；而1000/17 ≈ 58.82
所以一般為了方便計算，距離換算就是將求得的高電平時間除以58，即得距離值，單位cm。

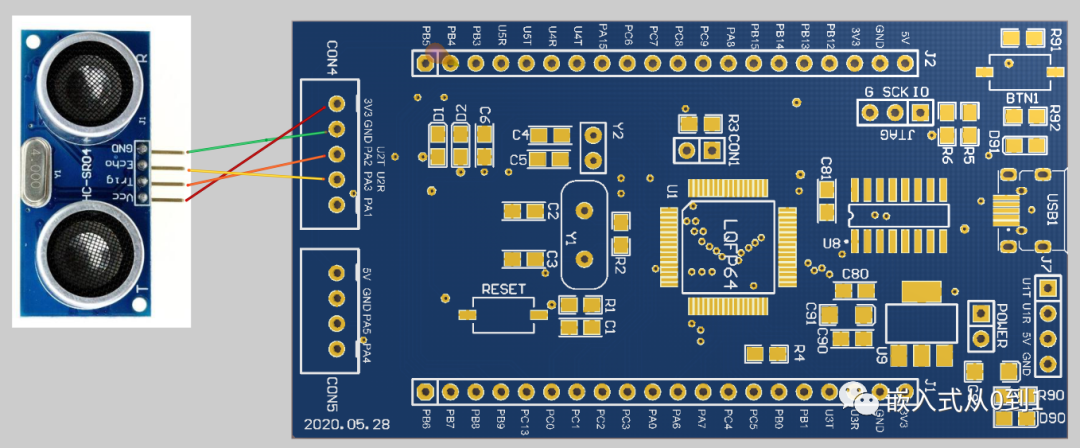

硬件連接
目前HC-SR04這個模塊有很多版本，最好選用3.3V和5V兼容的版本。
我也拿了一個5V的老版本做了一下測試，使用3.3V供電，測量的數據不對，什么也不改變的情況下，將電源引腳供電改為5V供電，返回的數據就正常了。

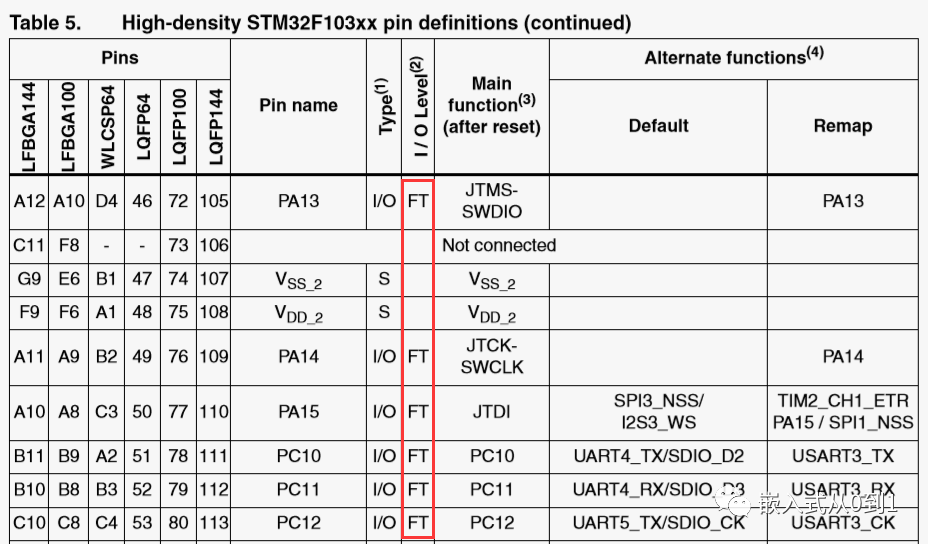

如果使用5V老版本的HC-SR04模塊，為了使系統能夠穩定，最好選用5V耐受的IO引腳，諸如帶有下面FT標識的引腳。

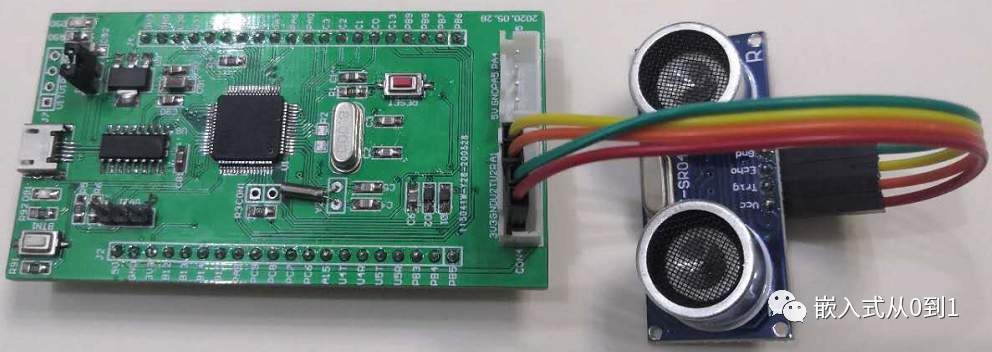

實際效果圖
下面硬件使用的STM32核心板為我們“2020.06每月一練”的核心板，需要資料的可以后臺回復“每月一練”獲取。

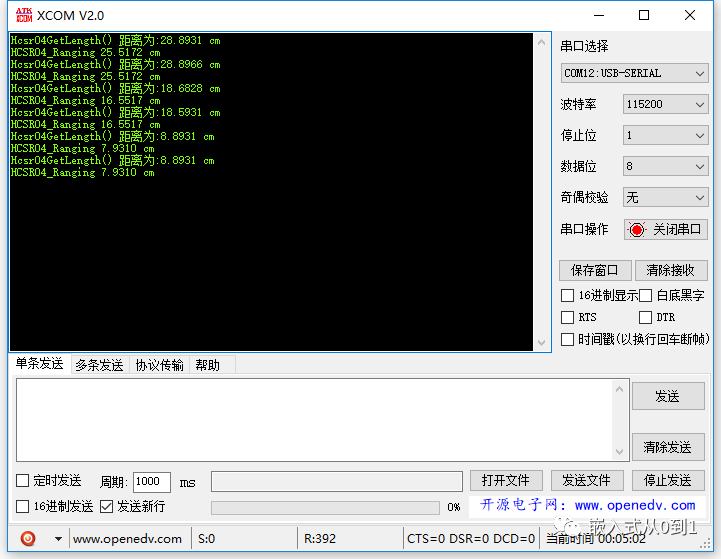

測試結果
分別將HC-SR04放置于障礙物前30cm、20cm、10cm處各測量兩次，具體數據如下所示：
通過上面我們可以看出，定時器的方式的準確度明顯高于延時函數的實現方式，自己分析一下，為什么延時函數的方式誤差會差這么多呢？
當然這里面的誤差還包括我擺放的原因導致的誤差。
