由于以下幾方面的原因，負載點(PoL)架構成為目前功率系統的架構選擇：首先，現代設備所需的低電壓使設計師可以顯著削減片上功耗，但是以如此低的電壓分配系統功率會造成功率損失。因此，這樣的設計很有意義：通過一條高壓總線來分配功率，并在接近使用點的地方進行電壓轉換。

同時，多數系統(也包括許多芯片)現在需要多個電源電壓。使用多個系統電源總線一般來說沒有局部轉換更具吸引力。滿足高峰值電流的需求也促使業界轉向采用PoL技術。而且，芯片和系統越來越需要按受控順序上電和掉電：局部轉換可以更容易地給需要的地方增加智能控制。

雖然PoL架構已經被很好地建立起來了，但在很多情況下該架構的實現仍然具有挑戰性。其中一個主要的困難是通常PoL方案所適用的輸入和輸出電壓范圍比較窄。這意味著一個典型的系統會需要兩級轉換。首先，一個12V的輸入被降壓到軌電壓(典型為3.3V或5V)，然后PoL轉換器將其轉變?yōu)樗璧妮敵鲭妷骸?/P>

單級轉換

因?yàn)橐袚?dān)兩次功率損失，兩級轉換技術不僅浪費電路板空間還會浪費功率。為了克服這些限制，國際整流器(IR)公司開發了SupIRBuck系列PoL穩壓器。該系列器件可在從2.5V到21V間的任意輸入電壓下工作。這樣就使得更高效率的單級功率轉換成為可能。

為了量化單級方案所帶來的效率提升，圖1比較了兩種類型系統的效率。在兩級架構中，第一級從12V轉換到3.3V，效率有望達到93%。三個效率為80%的PoL轉換器，被分別用于在1.2V、1.5V和1.8V下提供6A電流。

圖1(a) 兩級功率轉換架構

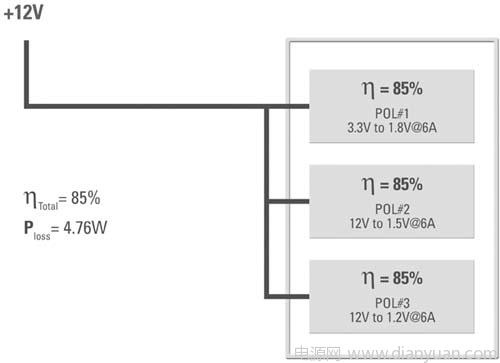

圖1(b) 單級功率轉換架構)

可以得出，該系統的兩級功率損失大約為9.2W，效率大約為74.4%。相比之下，單級方案直接從12V轉換為目標輸出電平，效率為85%，功率損失幾乎減少了一半，為4.76W。此外，減少一級功率轉換還會減小電路板空間并且降低成本。由于減少了元件數量且降低了熱應力，單級方案還會更可靠。

效率問題

值得注意的是，僅靠一個寬輸入范圍并不足以滿足該類系統的需要。真正的要求是在全范圍內都達到高效率。在SupIRBuck系列中，如圖2所示，即使是在輸入電壓為19V的情況下，該器件的效率也達到了90%左右。

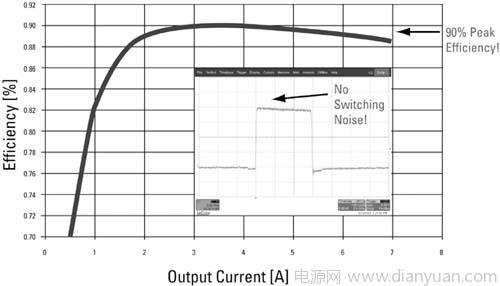

圖2 IT3821性能(Vin=19V，Vout=3.3V)

PoL轉換器的另一個傳統上的缺點是它們無法在整個負載范圍內保持其高效率。在輸出電流較高和較低時更是如此。例如，在高負載和低負載時，傳統轉換器不難出現效率降低10%左右的狀況。SupIRBuck轉換器解決了這個難題，在所需電流范圍內都能保持高效率。

設計選擇

無論是選擇哪種架構，PoL系統的設計師都要面臨一些重要的設計選擇。最重要的則是要權衡基于分立器件與使用單芯片轉換器這兩種解決方案的優缺點。

與使用單芯片解決方案相比，使用分立IC和MOSFET的方案仍有一些好處。特別是，這類方案可以通過選擇適當?shù)腗OSFET在電流處理方面更靈活。工程師或多或少可以總體控制設計參數。

然而，分立方案需要相對較大的電路板空間。同時，其元件數量多也意味著難以獲得更高的可靠性，且?guī)齑婀芾硪哺鼮閺?fù)雜。重要地是，設計者的工作難度變得更高，這樣會導致設計周期和上市時間加長，并且工程成本也更高昂。最終，如果系統無法呈現預期性能或者在使用中發生故障，也將難以找到原因并分?jǐn)傌?zé)任。

相反，單芯片解決方案提供了高密度，簡化了設計，使得客戶只需一個供應商就可解決所有難題。不過，傳統的單芯片設計有自己的弱點：首先，它們不夠靈活且升級麻煩(例如在增加電流輸出輸出時)。而且，它們的魯棒性明顯差于分立方案。更特別的是，在多數單芯片器件中部署的橫向FET沒有經過雪崩測試或評定。

通過結合高性能同步PWM降壓轉換器IC和基準溝槽MOSFET技術，SupIRBuck系列可以解決所有上述問題。該系列器件采用5mm×6mm QFN封裝，相比分立方案節省了70%的空間，比傳統單芯片方案節省了35%的空間。

憑借適用于寬范圍的輸入電壓，以及4A、6A、7A、9A、12A和14A版本相同的封裝引腳，該系列轉換器保證了設計的靈活性。滿負載效率高于現有的單芯片方案的8%到10%。

在設計項目初始階段電流未知的情況下，或者在設計過程中需求發生變化的時候，多種電流的版本就顯得特別有用。相同的引腳設計可以幫助系統設計師從一個電流等級轉移到另一個，而無需改變PCB版圖。相反的，傳統單芯片方案或Co-Pack方案每種電流等級的引腳都不同，增加電流(達到更高的性能或更多功能)或減少電流(縮減成本)都需要改變PCB版圖，從而增加風險。

分立方案的確可以靈活地改變MOSFET的電流等級—雖然不是PWM規格。但或許更重要地是，分立方案也可能由于寄生成分(如印制板走線電感)而引發EMI問題。SupIRBuck減少了電路板空間，把EMI問題最小化并保證首次就成功，同時還可提供和分立方案一樣的設計靈活性。

SupIRBuck系列的改進特性還涉及到了其熱增強封裝，實現了薄至0.9mm的外形。這使得芯片可以安裝在主板背面以進一步節省空間：當結合使用單級功率轉換時，這種更小的外形使該器件能夠更理想地用于空間受限的高密度應用。

該系列器件特性包括預偏置啟動，600kHz固定開關頻率，斷續式電流(hiccup current)限制、熱保護關斷和精確的輸出穩壓。設計師能隨意地選擇DDR跟蹤，可編程功率良好指示和提供額外2A輸出電流能力的300kHz開關頻率等功能。

結語

PoL系統在現代電子設計中已經變得很常見。體積小、效率高且靈活的PoL轉換器允許使用單級轉換，并且能通過一個相同的器件引腳來為任何電流需求低于15A的主板供電。因此，設計師可先進行他們最初的設計，并在稍后的開發周期中優選精確的電流等級。

最終，PoL架構將不可避免地得到更廣泛的部署，因?yàn)橄馭upIRBuck系列這類器件會推動設計走向更高的性能等級，并提高設計的靈活性和易用性。

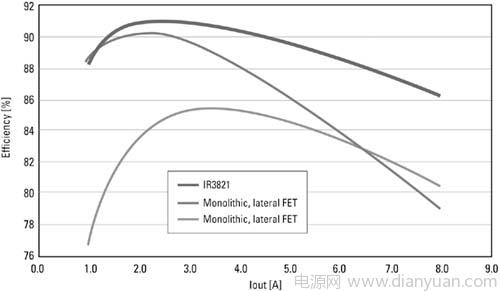

圖3 IR3821性能對比(在Vin=Vcc=5V)
