新時代的照明——LED照明技術發展到今天已經走過5個春秋。在LED光源應用方面已經日臻完善，作為LED背光龍頭的O2Micro 公司(凹凸科技公司)在照明方面當然也有令人驚艷的驅動方案，OZ8022就是一款令你怦然心動的芯片。

OZ8022是一款非隔離型高效率精準恒流的驅動芯片，它采用buck架構來實現高效率精準恒流。但是它最令人心動的功能卻是用墻壁開關來實現的三段調光功能。這樣可以使用戶不用對家居做任何改變就能使用到可以調整最適合自己的光源亮度的照明產品。

以下就是針對高效率精準恒流解決方案---OZ8022芯片的特點作一些介紹。

l 谷底切換技術實現高效率

OZ8022內部采用了谷底檢測技術近似零電流開通有效提高了轉換效率（如圖1），Gate為OZ8022輸出波形；Vds為MOS DS兩端電壓；IL是輸出電感的電流波形。從圖中我們可以看出當Gate on 時Vds 兩端壓降很小為低電平同時輸出電感電流開始增加當Gate off 時輸出電感開始放電當電感放電完成MOS 的Vds出現谷底，此時OZ8022 ZCD腳通過輔助繞組偵測Vds谷底Gate將再次開啟此時的切換損耗是最小的。通過試驗假設做一款5～8W的LED驅動可以達到90%以上的效率。

圖1

l 高精準度恒流

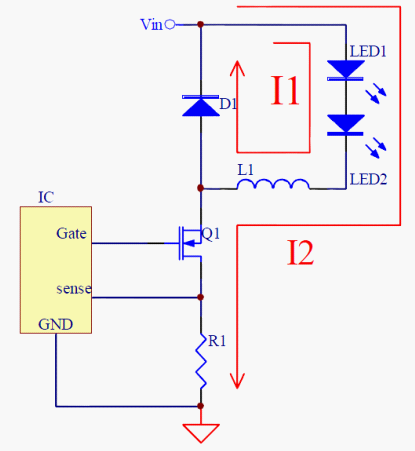

在傳統的Buck線路中電流檢測是如圖2, 當Gate on 時形成電流I2，I2流經R1并在R1兩端形成電壓由Sense控制I2使其恒定輸出. 但是當Gate off時L1反向并通過續流二極管D1與LED形成放電回路I1然而這個放電的電流IC無法檢測到而且I1能量大小由L1的感量決定。所以這種傳統的Buck線路的恒流精度不太理想。

圖2

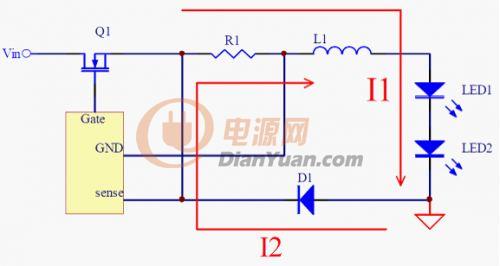

基于傳統的Buck線路不足之處O2Micro公司推出的OZ8022控制芯片正好彌補了這一缺點，如圖3 當Q1 導通電流通過R1，L1及LED形成電流回路I1此時OZ8022 通過sense Pin 檢測流過R1及LED的電流I1并加以控制。當Q1 截止時，

L1反向,能量通過LED及續流二極管D1再次形成電流回路I2而且此電流照樣還可以從R1兩端形成的壓降來控制I2的大小。所以用這種方式不管在Q1導通或是截止的狀態都可以準確的檢測到LED端的電流。實現了高精準度的恒流控制。此控制方式已經由O2Micro公司申請了專利。

圖3

l 三段調光技術

所謂三段調光技術是當你連續開啟電源開關時IC會自動切換到下一個亮度。而OZ8022有三個亮度的輸出模式即100%，60%，20%。

圖4

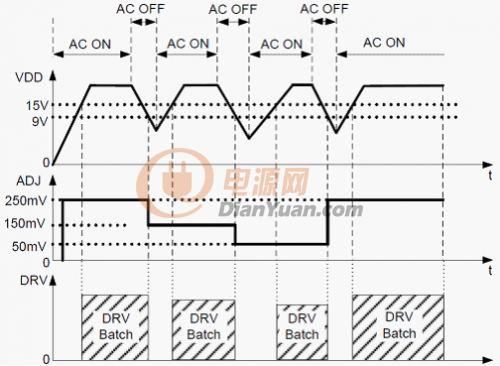

如圖（4）所示，當AC輸入接通后VDD電壓開始上升到啟動電壓15V, IC開啟正常輸出此時Sense ADJ基準電壓為250mV（100%亮度），AC斷開時VDD電壓開始下降，下降到9V時IC停止工作VDD電壓繼續下降但只要VDD下降至9～4V期間再次接通AC電源 IC將會進入下一個段的亮度。所以斷開AC輸入緊接著再次接通AC，IC將切換到第二段亮度即150mV ADJ基準(60%亮度)再次開關AC輸入IC又切換到50mV的ADJ基準(20%亮度), 反復開關AC輸入電壓IC內部將依次變換ADJ 基準電壓即250mV,150mV,50mV 所以對應的輸出亮度

為100%，60%，20% 從而實現三段式調光.

下圖為OZ8022的應用線路圖，僅供參考：
